申请日2016.02.05
公开(公告)日2016.08.31
IPC分类号C02F1/52; B01F7/16
摘要
一种混合均匀度高的污水处理混凝装置，包括罐体，所述罐体内设有第一转轴，第一转轴与位于罐体上方的第一变频电机相连接，所述第一转轴上设有螺旋叶片，所述第一转轴的上部对称设有支撑杆，所述支撑杆一端与第一转轴固定连接，支撑杆上套设有第一弹簧，所述第一弹簧的一端与第一转轴固定连接，第一弹簧的另一端固定连接有滑移套筒，所述滑移套筒套设在支撑杆上，所述滑移套筒的下侧固定设有第二变频电机，所述第二变频电机下侧固连有第二转轴。本实用新型的有益效果是利用滑移套筒和套筒使得搅拌范围发生改变，有效提高了污水与药剂的混合效果，螺旋叶片对混合液进行提升搅拌，进一步提高了污水处理效果。

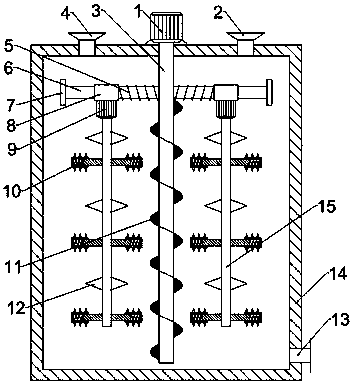

摘要附图
权利要求书
1.一种混合均匀度高的污水处理混凝装置，包括罐体，其特征在于，所述罐体内设有第一转轴，第一转轴与位于罐体上方的第一变频电机相连接，所述第一转轴上设有螺旋叶片，所述第一转轴的上部对称设有支撑杆，所述支撑杆一端与第一转轴固定连接，支撑杆上套设有第一弹簧，所述第一弹簧的一端与第一转轴固定连接，第一弹簧的另一端固定连接有滑移套筒，所述滑移套筒套设在支撑杆上，所述滑移套筒的下侧固定设有第二变频电机，所述第二变频电机下侧固连有第二转轴，所述第二转轴上设有若干搅拌装置，所述搅拌装置包括安装杆，所述安装杆的一端与第二转轴固定连接，所述安装杆的外部套设有套筒，套筒远离第二转轴的一端封闭，所述套筒的封闭端与安装杆远离第二转轴的一端固定设有第二弹簧，所述套筒的外侧壁上均匀设有若干第一搅拌叶片，所述第二转轴上还设有若干第二搅拌叶片。
2.根据权利要求1所述的一种混合均匀度高的污水处理混凝装置，其特征在于，所述支撑杆远离第一转轴的一端设有止动挡块。
3.根据权利要求1所述的一种混合均匀度高的污水处理混凝装置，其特征在于，所述搅拌装置与第二搅拌叶片交错设置在第二转轴上。
4.根据权利要求1所述的一种混合均匀度高的污水处理混凝装置，其特征在于，所述罐体顶部设有进水口和加药口。
5.根据权利要求1或4所述的一种混合均匀度高的污水处理混凝装置，其特征在于，所述罐体底部设有出液口。
说明书
一种混合均匀度高的污水处理混凝装置
技术领域
本实用新型涉及污水处理技术领域，具体涉及一种混合均匀度高的污水处理混凝装置。
背景技术
我国是水资源短缺的国家，水资源的循环再利用是一项非常有发展前景的事业，水资源的循环再利用即是将污水及工业污水进行净化处理，使之达到再利用的目的，可节省大量的水资源。随着我国经济的高速发展，我国污水排放量逐年上升，其中包括生活污水、工业污水等，如果随意排放，将造成地下水体的污染。
在污水处理的过程中，需要加入药剂以使得污水发生絮凝沉淀，而目前污水与药剂的混合效果较差，难以发挥药剂的作用，造成污水的处理效果较差，且造成了药剂的浪费。
实用新型内容
本实用新型的目的在于提供一种混合均匀度高的污水处理混凝装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种混合均匀度高的污水处理混凝装置，包括罐体，所述罐体内设有第一转轴，第一转轴与位于罐体上方的第一变频电机相连接，所述第一转轴上设有螺旋叶片，所述第一转轴的上部对称设有支撑杆，所述支撑杆一端与第一转轴固定连接，支撑杆上套设有第一弹簧，所述第一弹簧的一端与第一转轴固定连接，第一弹簧的另一端固定连接有滑移套筒，所述滑移套筒套设在支撑杆上，所述滑移套筒的下侧固定设有第二变频电机，所述第二变频电机下侧固连有第二转轴，所述第二转轴上设有若干搅拌装置，所述搅拌装置包括安装杆，所述安装杆的一端与第二转轴固定连接，所述安装杆的外部套设有套筒，套筒远离第二转轴的一端封闭，所述套筒的封闭端与安装杆远离第二转轴的一端固定设有第二弹簧，所述套筒的外侧壁上均匀设有若干第一搅拌叶片，所述第二转轴上还设有若干第二搅拌叶片。
作为本实用新型进一步的方案：所述支撑杆远离第一转轴的一端设有止动挡块。
作为本实用新型再进一步的方案：所述搅拌装置与第二搅拌叶片交错设置在第二转轴上。
作为本实用新型再进一步的方案：所述罐体顶部设有进水口和加药口。
作为本实用新型再进一步的方案：所述罐体底部设有出液口。
本实用新型的有益效果是利用滑移套筒和套筒使得搅拌范围发生改变，有效提高了污水与药剂的混合效果，螺旋叶片对混合液进行提升搅拌，进一步提高了污水处理效果。
