申请日2016.01.26
公开(公告)日2016.08.17
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化医疗废水处理设备，它涉及污水处理技术领域。它包括污水收集池、厌氧池、好氧池、MBR池、清水池和消毒池，污水收集池通过管道与装有厌氧生物填料的厌氧池连接，厌氧池通过管道与装有好氧生物填料的好氧池连接，好氧池通过管道与MBR池连接，MBR池通过管道与清水池连接，清水池通过管道与消毒池连接，消毒池上设置有排放口，厌氧池、好氧池、MBR池、清水池、消毒池均安装在池体中，池体采用钢板或工程塑料等型材。本实用新型使污水处理系统内参与处理污水的微生物浓度大大提高，节约用地，摆脱污水处理用地限制，污水处理效果好。
权利要求书

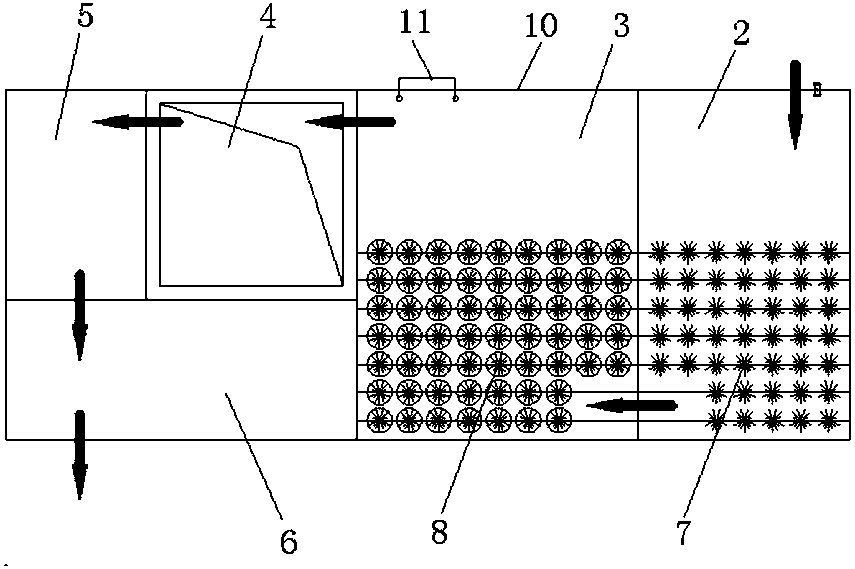

1.一种一体化医疗废水处理设备，其特征在于，包括污水收集池(1)、厌氧池(2)、好氧池(3)、MBR池(4)、清水池(5)和消毒池(6)，污水收集池(1)通过管道与装有厌氧生物填料(7)的厌氧池(2)连接，厌氧池(2)通过管道与装有好氧生物填料(8)的好氧池(3)连接，好氧池(3)通过管道与MBR池(4)连接，MBR池(4)通过管道与清水池(5)连接，清水池(5)通过管道与消毒池(6)连接，消毒池(6)上设置有排放口(9)。
2.根据权利要求1所述的一种一体化医疗废水处理设备，其特征在于，所述的厌氧池(2)、好氧池(3)、MBR池(4)、清水池(5)、消毒池(6)均整合安装在池体(10)中，池体(10)上安装有爬梯(11)。
3.根据权利要求2所述的一种一体化医疗废水处理设备，其特征在于，所述的池体(10)采用钢板或工程塑料池体。
说明书
一种一体化医疗废水处理设备
技术领域
本实用新型涉及的是污水处理技术领域，具体涉及一种一体化医疗废水处理设备。
背景技术
目前，我国大力推行医疗改革，鼓励建设社区医院，社区医院产生的污水属于医疗污水，医疗污水中含大量治病菌、病毒、热原、大肠杆菌等，必须通过处理消毒达标后才能排放，但因社区医院一般用地较紧张，污水水量偏小等原因，社区医院的污水处理系统建设难度显得较大，吨水处理投资偏高，基于此，设计一种新型的一体化医疗废水处理设备还是很有必要的。
实用新型内容
针对现有技术上存在的不足，本实用新型目的是在于提供一种一体化医疗废水处理设备，结构设计合理，使污水处理系统内参与处理污水的微生物浓度大大提高，节约用地，摆脱污水处理用地限制，污水处理效果好，实用性强，易于推广使用。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种一体化医疗废水处理设备，包括污水收集池、厌氧池、好氧池、MBR池、清水池和消毒池，污水收集池通过管道与装有厌氧生物填料的厌氧池连接，厌氧池通过管道与装有好氧生物填料的好氧池连接，好氧池通过管道与MBR池连接，MBR池通过管道与清水池连接，清水池通过管道与消毒池连接，消毒池上设置有排放口。
作为优选，所述的厌氧池、好氧池、MBR池、清水池、消毒池均安装在池体中，通过池体作为载体将各个工艺有机整合成为整体，池体上安装有爬梯。
作为优选，所述的池体采用钢板或工程塑料等型材的池体，大大降低池体自重，使得污水池体对地面荷载要求大大降低，从而排除用地紧张的情况。
本实用新型的有益效果：(1)改变传统土建作业方式，采用钢板、工程塑料等型材作为结构建造污水池体, 节约用地，无污水处理用地限制;
(2)污水处理效果好，系统不产生二次污染物，保证排放水的质量。
