申请日2017.11.16
公开(公告)日2018.02.09
IPC分类号C02F3/14
摘要
本发明公开了一种提高曝气效率的污水处理用曝气池，包括池体、转轴、曝气板和电机;池体的顶部固定有安装架;转轴的顶部转动连接在安装架的内顶面上，转轴的下端伸入到池体并延伸至池体的底部位置;曝气板固定在池体的底部中心位置，曝气板为中空设置，曝气板的顶部均布有出气孔;转轴的底部连接固定杆，固定杆的底部设置有破泡刀片;转轴上分别配合连接有上滑套和下滑套，下滑套上连接有活动杆，池体的中部腔壁上设置有螺旋滑道，活动杆上设置有与螺旋滑道相配合的滑片;上滑套的上设置有曝气叶片，曝气叶片的底部设置有气囊。本发明在工作时能同时对池体底部、中部和表层的污水进行曝气搅拌，且曝气效果高。

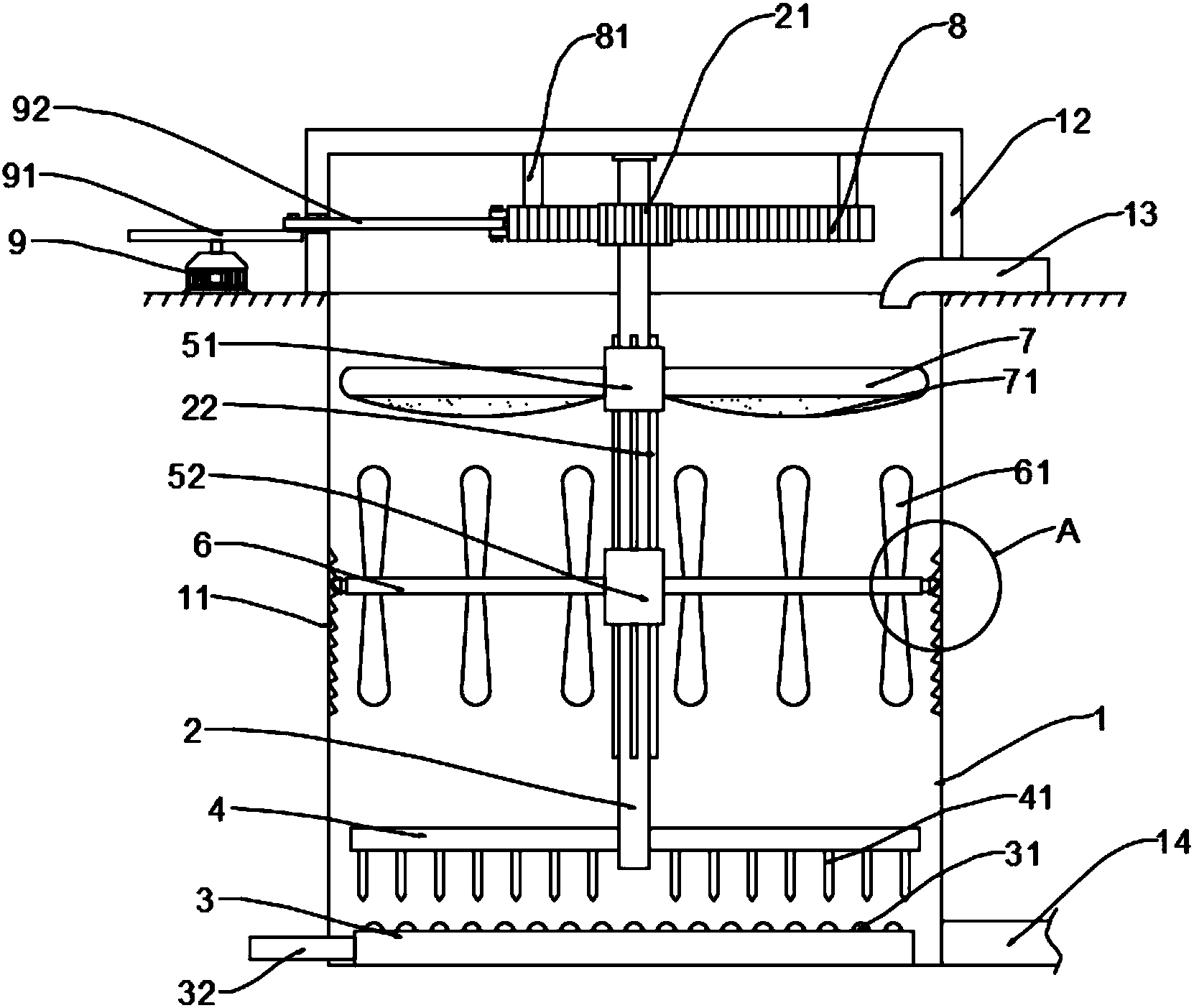

摘要附图
权利要求书
1.一种提高曝气效率的污水处理用曝气池，包括池体(1)、转轴(2)、曝气板(3)和电机(9);其特征在于，所述池体(1)的顶部固定有安装架(12)，安装架(12)呈门型且倒扣式的设置在池体(1)的顶部，池体(1)的顶部一侧设置有进水管(13)，进水管(13)的管口正对池体(1)，池体(1)的右侧底部连接有出水管(14)，进水管(13)和出水管(14)上均安装有阀门;所述转轴(2)的顶部转动连接在安装架(12)的内顶面上，转轴(2)的下端伸入到池体(1)并延伸至池体(1)的底部位置;所述曝气板(3)固定在池体(1)的底部中心位置，曝气板(3)为中空设置，曝气板(3)的顶部均布有出气孔(31)，曝气板(3)的左端连接有进气管(32)，进气管(32)伸出池体(1)并连接至压力气源;所述转轴(2)的底部轴体外围沿周向等距连接有多个横向设置的固定杆(4)，固定杆(4)的底部设置有多个破泡刀片(41);所述转轴(2)位于池体(1)的轴体外围沿周向等距固定有多个平键(22)，转轴(2)的中部和上部轴体外围分别配合连接有上滑套(51)和下滑套(52)，上滑套(51)和下滑套(52)上均开设有与平键(22)相配合的键槽(511)，所述下滑套(52)的外围沿周向等距连接有多个活动杆(6)，活动杆(6)的上下两端均等距固定有多个与其相垂直的搅拌叶片(61)，所述池体(1)的中部腔壁上设置有螺旋滑道(11)，活动杆(6)远离下滑套(52)的一端设置有与螺旋滑道(11)相配合的滑片(62);所述上滑套(51)的外围沿周向等距固定有多个曝气叶片(7)，曝气叶片(7)的底部设置有气囊(71);所述安装架(12)内设置有齿条(8)，齿条(8)通过顶部的滑块(81)滑动连接安装架(12)的内顶面，齿条(8)与固定于转轴(2)轴体外围的齿轮(21)相啮合;所述电机(9)安装在地面上位于池体(1)左侧的位置，电机(9)的输出轴上固定有圆盘(91)，圆盘(91)的上端面偏心铰接有连杆(92)，连杆(92)的另一端铰接至齿条(8)的左侧。
2.根据权利要求1所述的提高曝气效率的污水处理用曝气池，其特征在于，所述进气管(32)与池体(1)的连接处设置有密封圈。
3.根据权利要求1所述的提高曝气效率的污水处理用曝气池，其特征在于，所述平键(22)在转轴(2)上设置有四个。
4.根据权利要求1所述的提高曝气效率的污水处理用曝气池，其特征在于，所述活动杆(6)在下滑套(52)上设置有三个。
5.根据权利要求1所述的提高曝气效率的污水处理用曝气池，其特征在于，所述滑片(62)与固定杆(6)一体成型。
6.根据权利要求1所述的提高曝气效率的污水处理用曝气池，其特征在于，所述齿条(8)位于齿轮(21)的后侧。
说明书
一种提高曝气效率的污水处理用曝气池
技术领域
本发明涉及污水处理领域，具体是一种提高曝气效率的污水处理用曝气池。
背景技术
曝气池是人们按照微生物的特性所设计的生化反应器，有机污染质的降解程度主要取决于人们所设计的曝气反应条件。曝气池利用活性污泥法进行污水处理，池内提供一定污水停留时间，满足好氧微生物所需要的氧量以及污水与活性污泥充分接触的混合条件。 曝气池主要由池体、曝气系统和进出水口三个部分组成。池体一般用钢筋混凝土筑成，平面形状有长方形、方形和圆形等。
现有的曝气池的搅拌结构较为单一，从而导致曝气效率低下，不能当下人们日益增长的污水处理需求。
发明内容
本发明的目的在于提供一种提高曝气效率的污水处理用曝气池，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：
一种提高曝气效率的污水处理用曝气池，包括池体、转轴、曝气板和电机;所述池体的顶部固定有安装架，安装架呈门型且倒扣式的设置在池体的顶部，池体的顶部一侧设置有进水管，进水管的管口正对池体，池体的右侧底部连接有出水管，进水管和出水管上均安装有阀门;所述转轴的顶部转动连接在安装架的内顶面上，转轴的下端伸入到池体并延伸至池体的底部位置;所述曝气板固定在池体的底部中心位置，曝气板为中空设置，曝气板的顶部均布有出气孔，曝气板的左端连接有进气管，进气管伸出池体并连接至压力气源;所述转轴的底部轴体外围沿周向等距连接有多个横向设置的固定杆，固定杆的底部设置有多个破泡刀片;所述转轴位于池体的轴体外围沿周向等距固定有多个平键，转轴的中部和上部轴体外围分别配合连接有上滑套和下滑套，上滑套和下滑套上均开设有与平键相配合的键槽，所述下滑套的外围沿周向等距连接有多个活动杆，活动杆的上下两端均等距固定有多个与其相垂直的搅拌叶片，所述池体的中部腔壁上设置有螺旋滑道，活动杆远离下滑套的一端设置有与螺旋滑道相配合的滑片;所述上滑套的外围沿周向等距固定有多个曝气叶片，曝气叶片的底部设置有气囊;所述安装架内设置有齿条，齿条通过顶部的滑块滑动连接安装架的内顶面，齿条与固定于转轴轴体外围的齿轮相啮合;所述电机安装在地面上位于池体左侧的位置，电机的输出轴上固定有圆盘，圆盘的上端面偏心铰接有连杆，连杆的另一端铰接至齿条的左侧。
作为本发明进一步的方案：所述进气管与池体的连接处设置有密封圈。
作为本发明进一步的方案：所述平键在转轴上设置有四个。
作为本发明进一步的方案：所述活动杆在下滑套上设置有三个。
作为本发明进一步的方案：所述滑片与固定杆一体成型。
作为本发明进一步的方案：所述齿条位于齿轮的后侧。
与现有技术相比，本发明的有益效果是：
本发明在工作时能同时对池体底部、中部和表层的污水进行曝气搅拌，由固定杆带动破泡刀片转动，破泡刀片转动的过程中将上浮的气泡进行破碎，减小气泡大小，提高气泡数量，从而提高曝气效率;当活动杆跟随着转轴正反转动时，滑片在螺旋滑道上滑动，从而带动活动杆沿着转轴上下移动，进而使得搅拌叶片在转动的同时上下移动，增强污水的紊流效果，提高曝气效率;由于曝气叶片的底部设置有气囊，故在浮力的作用下，曝气叶片会始终浮于液面上，从而可以有效的对池体表层的污水进行曝气，不会因液面的变化而受到影响。
