申请日2015.09.30
公开(公告)日2016.02.03
IPC分类号B65G65/46; B65G33/32
摘要
本实用新型提供了一种筒仓式污泥输送泵，包括筒形料仓，筒形料仓内为污泥输送泵的泵腔，料仓的顶部设有入料口，料仓的一端安装有连接法兰，料仓的另一端设有出料口，料仓的腔体内设有与其长度适配的设有断续螺旋叶片的螺旋输送轴，螺旋输送轴的一端穿过连接法兰通过联轴器与减速电机动力输出轴相接，螺旋输送轴的另一端通过传动接头与螺杆泵转子相接，螺杆泵转子位于螺杆泵定子内，螺杆泵定子与料仓端头的出料口相接，螺杆泵定子的另一端连接排出体。本实用新型的料仓式污泥输送泵与压滤机相匹配，解决了污泥输送难的问题，改善了操作环境，提高了输送效率，在各大污水处理厂得到了广泛的应用。

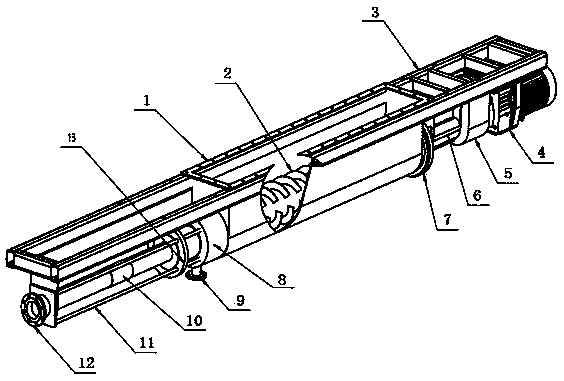

摘要附图
权利要求书
1.一种筒仓式污泥输送泵，其特征在于：包括筒形料仓(1)，筒形料仓内为污泥输送泵的泵腔，料仓(1)的顶部设有入料口，料仓的一端安装有连接法兰(7)，料仓(1)的另一端设有出料口，料仓(1)的腔体内设有与其长度适配的设有断续螺旋叶片(17)的螺旋输送轴(2)，螺旋输送轴(2)的一端穿过连接法兰(7)通过联轴器与减速电机(4)动力输出轴相接，螺旋输送轴(2)的另一端通过传动接头(16)与螺杆泵转子(15)相接，螺杆泵转子(15)位于螺杆泵定子(10)内，螺杆泵定子(10)与料仓(1)端头的出料口相接，螺杆泵定子(10)的另一端连接排出体(12)。
2.如权利要求1所述的一种筒仓式污泥输送泵，其特征在于：所述螺杆泵定子(10)与料仓(1)出料口之间设有喇叭形的连接套筒(13)和挤压仓(8)，料仓(1)端头出料口为圆形，圆形出料口上连接挤压仓(8)，所述螺杆泵定子(10)通过连接套筒(13)与挤压仓(8)另一端的出口相接。
3.如权利要求2所述的一种筒仓式污泥输送泵，其特征在于：连接套筒(13)的一端和螺杆泵定子(10)对接，喇叭形的连接套筒(13)的喇叭口与挤压仓(8)另一端的出口相接，连接套筒通过拉杆(11)和挤压仓(8)端头的仓壁固接。
4.如权利要求2或3所述的一种筒仓式污泥输送泵，其特征在于：料仓(1)与挤压仓(8)一体成型，挤压仓(8)的底部设有排污口，排污口上安装有排污法兰(9)。
5.如权利要求4所述的一种筒仓式污泥输送泵，其特征在于：还包括框架式支架(3)，支架框的中部固接料仓(1)顶端，支架框的一端固接减速电机(4)顶端，支架框的另一端固接螺杆泵支脚(14)。
6.如权利要求1、2、3或5所述的一种筒仓式污泥输送泵，其特征在于：所述的联轴器外设有将联轴器包在内的联轴器罩(5)，联轴器罩(5)通过螺栓与框架式支架(3)固接。
说明书
一种筒仓式污泥输送泵
技术领域
本实用新型属于输送装置，涉及泵，具体涉及一种筒仓式污泥输送泵。
背景技术
随着中国环境治理力度的逐渐加大，许多城市的污水处理设施也不断更新和扩大，逐步向规模化和自动化的方向发展，在许多大型的污水处理厂，通常采用压滤机等设备来对污泥进行脱水，经过脱水后的污泥滤饼含水率低，固体含量高，没有流动性，不便于输送和转运，但是，脱水后的污泥滤饼往往需要转送到干燥场或焚烧场进行下一步处理，目前通常采用人工来铲料装车，用卡车来进行转送物料，转送效率低，操作环境极差，工人的劳动强度大，而且，开放式的作业方式，会造成环境的污染，一些有害的污泥会影响工人的身体健康。极大地限制了污水处理的能力。
实用新型内容
为了解决现有技术中存在的污泥滤饼输送难的问题，本实用新型提供了一种筒仓式污泥输送泵。
本实用新型采用的技术方案如下：一种筒仓式污泥输送泵，包括筒形料仓，筒形料仓内为污泥输送泵的泵腔，料仓的顶部设有入料口，料仓的一端安装有连接法兰，料仓的另一端设有出料口，料仓的腔体内设有与其长度适配的设有断续螺旋叶片的螺旋输送轴，螺旋输送轴的一端穿过连接法兰通过联轴器与减速电机动力输出轴相接，螺旋输送轴的另一端通过传动接头与螺杆泵转子相接，螺杆泵转子位于螺杆泵定子内，螺杆泵定子与料仓端头的出料口相接，螺杆泵定子的另一端连接排出体。
进一步的，所述螺杆泵定子与料仓出料口之间设有喇叭形的连接套筒和挤压仓，料仓端头出料口为圆形，圆形出料口上连接该挤压仓，所述螺杆泵定子通过连接套筒与挤压仓另一端的出口相接。
进一步的，连接套筒的一端和螺杆泵定子对接，喇叭形的连接套筒的喇叭口与挤压仓另一端的出口相接，连接套筒通过拉杆和挤压仓端头的仓壁固接。
进一步的，料仓与挤压仓一体成型，挤压仓的底部设有排污口，排污口上安装有排污法兰。
进一步的，还包括框架式支架，支架框的中部固接料仓顶端，支架框的一端固接减速电机顶端，支架框的另一端固接螺杆泵支脚。
进一步的，所述的联轴器外设有将联轴器包在内的联轴器罩，联轴器罩通过轴承架与连接法兰固接。
本实用新型的有益效果是：
本实用新型的料仓式污泥输送泵与压滤机相匹配，用这种封闭式的污泥输送设备不仅解决了输送污泥、污泥滤饼难的问题，而且改善了操作环境，提高了输送效率，在各大污水处理厂得到了广泛的应用;主要存在以下优点：
1.生产效率提高，降低了生产成本：根据当前的污水处理工艺，在污泥滤饼的转送中，往往采用人工装车，卡车运料，人工成本高，工人的劳动强度大，生产效率低，卡车、装载机等的投资大。采用筒仓式污泥输送泵，可以均匀地连续不断地通过密封管道将污泥输送到需要的地方，大大地提高了生产效率，降低了工人的劳动强度，只需一个电气操作工即可，采购成本低。有效地降低了客户的投资成本。
2.工作环境得到改善：筒仓式污泥输送泵是一个全密封的和无溢出的系统，通过矩形长法兰直接与污泥仓联接，是一个极其可靠的泵输送系统，几乎无脉动输送介质，物料在封闭的腔体和管道中输送，对环境没有污染，污泥不会泄露到周围环境中。改变了传统生产工艺中开放的操作模式，改善了操作环境，告别了污泥处理车间的脏、乱、差的工作条件。提高了污泥处理的自动化水平。
3.便于维护：在料仓泵腔和定子的连接处采用了可拆解的连接套筒，用栏杆将其固定，只要松开连接拉杆，就可以将螺杆泵的定子和连接套筒拆下，在无需拆卸筒仓的情况下，可以方便地更换转子，使维护变得简单而快捷。便于清洗和维护。
