申请日2015.11.10
公开(公告)日2016.04.13
IPC分类号B08B15/02
摘要
本实用新型提供的污水池除臭密封收集装置，可智能控制风量大小，更好实现臭气的收集，包括密闭组合盖板(1)、第一电动阀门(2)、压力传感器(3)、自控系统(4)、出风管线(5)、进风管线(6)、风机(7)、第二电动阀门(8)，其中，出风管线(5)和进风管线(6)的第一端分别连接至密闭组合盖板(1)上，压力传感器(3)设置在密闭组合盖板(1)上，第一电动阀门(2)、第二电动阀门(8)分别设置在出风管线(5)和进风管线(6)，压力传感器(3)、第一电动阀门(2)、第二电动阀门(8)分别与自控系统(4)通信连接，出风管线(5)的第二端和风机(7)、外部的除臭装置连接。
权利要求书
1.一种污水池除臭密封收集装置，其特征在于，包括密闭组合盖板(1)、第一电动阀门(2)、压力传感器(3)、自控系统(4)、出风管线(5)、进风管线(6)、风机(7)、第二电动阀门(8)，其中，所述出风管线(5)的第一端连接至所述密闭组合盖板(1)上，所述进风管线(6)的第一端连接至所述密闭组合盖板(1)上，所述压力传感器(3)设置在所述密闭组合盖板(1)上，所述第一电动阀门(2)设置在所述出风管线(5)上，所述第二电动阀门(8)设置于进风管线(6)上，所述压力传感器(3)、所述第一电动阀门(2)、所述第二电动阀门(8)分别与所述自控系统(4)通信连接，所述出风管线(5)的第二端和所述风机(7)、外部的除臭装置连接。
2.根据权利要求1所述的污水池除臭密封收集装置，其特征在于，所述密闭组合盖板(1)呈球冠状，由多个扇形盖板通过螺栓组装成整体，每相邻的所述扇形盖板通过螺栓固定连接，所述扇形盖板上固定有方钢条。
3.根据权利要求2所述的污水池除臭密封收集装置，其特征在于，所述多个扇形盖板由12个面积相等的扇形盖板组成，相邻的所述扇形盖板通过26个螺栓固定连接。
说明书
污水池除臭密封收集装置
技术领域
本实用新型涉及污水池除臭领域，具体涉及一种新型的圆形污水池除臭密封收集装置。
背景技术
随着污水厂的建成，运行中的污水处理厂将产生大量的恶臭气体，不仅将影响污水处理厂的员工的身体健康及工作环境，还会对周围的投资环境和居民的日常生活带来严重的危害。对任何一个高效的恶臭控制和处理系统而言，臭源密封收集系统都是一个极为重要的关键要素。因为这一系统从源头处决定了恶臭控制和处理系统的处理大小。水处理池子密封加盖收集臭气是污水处理厂(站)除臭工程的关键环节。水处理池子密封盖板材质，可用混凝土、钢板、彩钢板、玻璃钢等。
污水处理密封收集装置其主要作用是密封池体，集中收集恶臭气体，通过抽风机的抽吸使水池内部处于负压状态，防止恶臭气体进入大气环境中。一般盖板上包括进风口、检修口、观察口等。
专门设计制造的玻璃钢成型盖板最经常被采用，它具有美观、耐腐、抗候、轻便、可拆卸、气密性好等综合特性，并阻燃和抗静电。玻璃钢的色彩可以与材料形成本色，不会脱落，且耐光性好;利用成型玻璃钢盖板，在确保轻便、美观的同时，还保证了密闭系统的强度要求，能够承受正常情况下的荷载。
但目前普遍使用的污水密封收集装置也有缺点，由于污水密封收集装置的引风机风量一般是确定的，当污水密封收集装置应用于不同的水池时，一些水池由于吸风量太小容易导致池体内部形不成负压从而臭气外溢，达不到臭气收集的效果。
实用新型内容
有鉴于此，本实用新型提供一种污水池除臭密封收集装置，以解决上述问题。

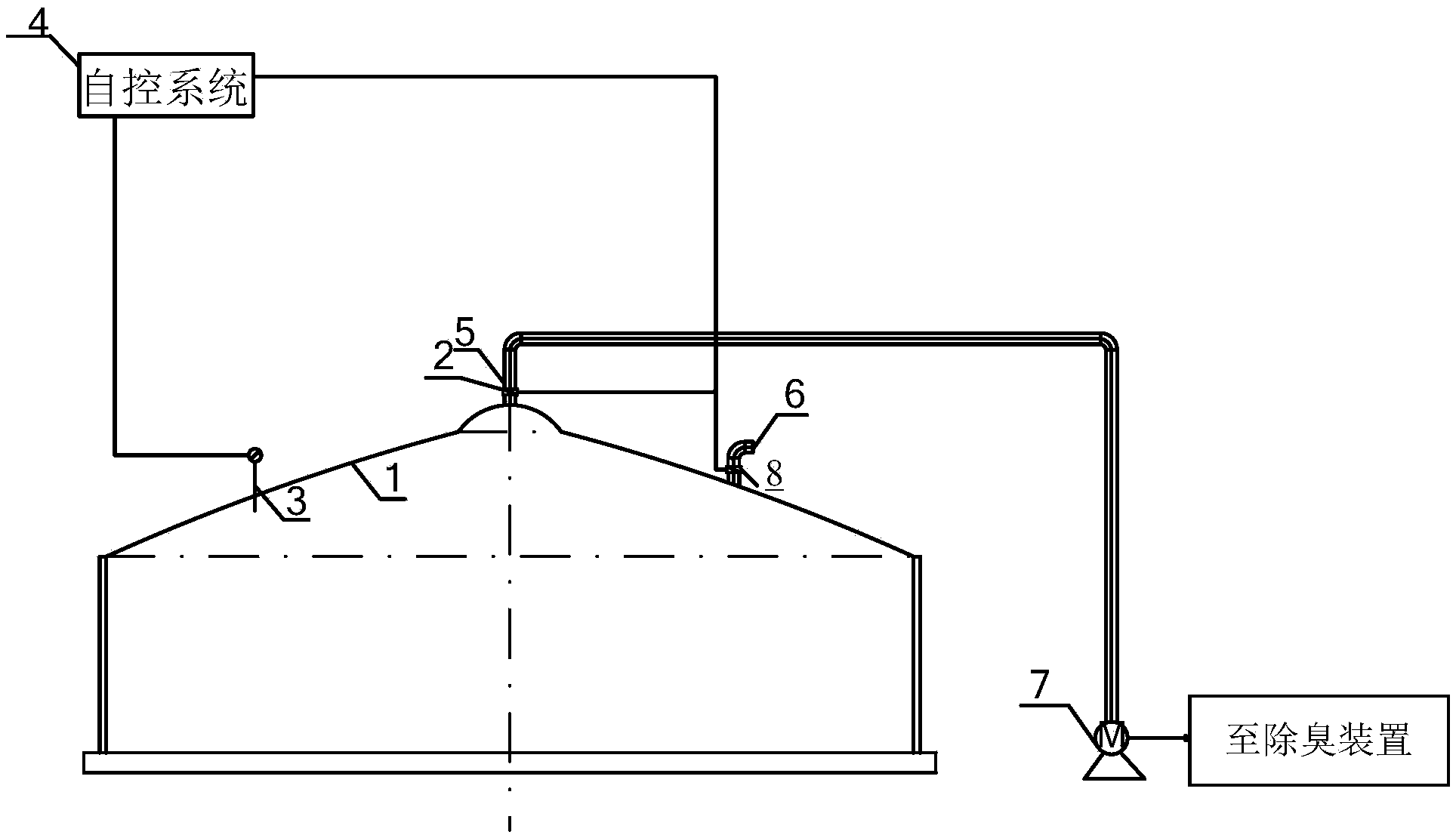

本实用新型提供的污水池除臭密封收集装置，其特征在于，包括密闭组合盖板1、第一电动阀门2、压力传感器3、自控系统4、出风管线5、进风管线6、风机7、第二电动阀门8，其中，所述出风管线5的第一端连接至所述密闭组合盖板1上，所述进风管线6的第一端连接至所述密闭组合盖板1上，所述压力传感器3设置在所述密闭组合盖板1上，所述第一电动阀门2设置在所述出风管线5上，所述第二电动阀门8设置于进风管线6上，所述压力传感器3、所述第一电动阀门2、所述第二电动阀门8分别与所述自控系统4通信连接，所述出风管线5的第二端和所述风机7、外部的除臭装置连接。
优选地，所述密闭组合盖板1呈球冠状，由多个扇形盖板通过螺栓组装成整体，每相邻的所述扇形盖板通过螺栓固定连接，所述扇形盖板上固定有方钢条。
优选地，所述多个扇形盖板由12个面积相等的扇形盖板组成，相邻的所述扇形盖板通过26个螺栓固定连接。
本实用新型提供的一种污水池除臭密封收集装置，优化了水处理池体收集盖板的设计，使臭气收集系统风量大小等容易控制，更好的实现臭气的收集，包括密闭组合盖板1、第一电动阀门2、压力传感器3、自控系统4、出风管线5、进风管线6、风机7、第二电动阀门8，其中，所述出风管线5的第一端连接至所述密闭组合盖板1上，所述进风管线6的第一端连接至所述密闭组合盖板1上，所述压力传感器3设置在所述密闭组合盖板1上，所述第一电动阀门2设置在所述出风管线5上，所述第二电动阀门8设置于进风管线6上，所述压力传感器3、所述第一电动阀门2、所述第二电动阀门8分别与所述自控系统4通信连接，所述出风管线5的第二端和所述风机7、外部的除臭装置连接。
