申请日2015.11.10
公开(公告)日2016.03.30
IPC分类号E03F5/02; E03F5/14; E03F5/16
摘要
本实用新型公开了一种适用于污水管网入户的窨井和污水管网。适用于污水管网入户的窨井包括：设有进水口的隔油室，其底部设有活动集淤槽;顶部开口的清水室，其包括用于打开或关闭清水室开口的第一活动盖板;以及设有出水口的出水室;隔油室与清水室之间设有第一挡板，第一挡板的第一端部设置在隔油室的顶部，其第二端部与活动集淤槽之间具有用于连通隔油室与清水室的第一连接口;清水室与出水室之间设有第二挡板，第二挡板的第一端部设置在清水室的底部，其第二端部与清水室的顶部之间具有用于连通清水室与出水室的第二连接口。本实用新型的窨井可以能够有效隔离厨余油脂、防止污水中的垃圾在污水管网中堆积，从而保证污水管网通水畅通。
权利要求书
1.一种适用于污水管网入户的窨井，其特征在于，包括：
隔油室，所述隔油室设有进水口，其底部设有活动集淤槽;
清水室，所述清水室顶部开口，且设有一用于打开或关闭清水室开口的第一活动盖板;以及
出水室，所述出水室上设有一出水口;
所述隔油室与清水室之间设有第一挡板，所述第一挡板的第一端部设置在所述隔油室的顶部，其第二端部与所述活动集淤槽之间具有一第一连接口，所述第一连接口用于连通所述隔油室与清水室;
所述清水室与出水室之间设有第二挡板，所述第二挡板的第一端部设置在所述清水室的底部，其第二端部与所述清水室的顶部之间具有一第二连接口，所述第二连接口用于连通所述清水室与出水室。
2.如权利要求1所述的适用于污水管网入户的窨井，其特征在于：
所述第一挡板的第一端部可拆卸地设置在所述隔油室的顶部;
和/或;
所述第二挡板的第一端部可拆卸地设置在所述清水室的底部。
3.如权利要求2所述的适用于污水管网入户的窨井，其特征在于：
所述清水室的底部设有用于安装所述第二挡板的卡槽。
4.如权利要求1所述的适用于污水管网入户的窨井，其特征在于：
所述活动集淤槽上设有一推送杆，所述推送杆的第一端部设置在所述活动集淤槽上，其第二端部可拆卸地设置在所述第一挡板上，所述推送杆用于拖动所述活动集淤槽。
5.如权利要求1至4任一项权利要求所述的适用于污水管网入户的窨井，其特征在于：
所述隔油室顶部开口，且设有一可打开或关闭隔油室的开口的第二活动盖板。
6.如权利要求5所述的适用于污水管网入户的窨井，其特征在于：
所述隔油室内还设有一集油装置，用于收集所述隔油室内污水的油污。
7.如权利要求6所述的适用于污水管网入户的窨井，其特征在于：
所述集油装置包括一活动集油槽、一活动集油板、一提拉绳，所述活动集油槽可拆卸地设置在所述第一挡板上，所述活动集油板的第一端部与所述活动集油槽的槽口铰接，其第二端部与所述提拉绳连接，所述提拉绳用于向上提拉所述活动集油板，使活动集油板收集的油污进入所述活动集油槽。
8.如权利要求1、2、3、4、6、7任一项权利要求所述的适用于污水管网入户的窨井，其特征在于：
所述第一连接口处和/或所述第二连接口处设有过滤网。
9.一种污水管网，其特征在于：
所述污水管网包括权利要求1至8任一项权利要求所述的窨井。
说明书
一种适用于污水管网入户的窨井和污水管网
技术领域
本实用新型涉及污水管网结构设计领域，尤指一种适用于污水管网入户的窨井以及污水管网。
背景技术
现有的农村污水管网入户窨井一般采用砖砌窨井或者塑料窨井。为了确保污水主管道的通畅性，防止污水主管道发生堵塞，入户窨井应具备便于检查、便于清理、具有一定的垃圾等异物沉淀或截留作用，特别是接厨房的入户窨井更应具有隔油作用，防止厨房油污进入污水管道，导致管道堵塞或管道过水截面积变小等问题。
市场上现有多种塑料窨井，综合而言，现有的入户塑料窨井存在的问题如下：入户窨井进水口、窨井过水处、出水口三处呈水平，不具备生活垃圾、厨余垃圾等异物的沉淀或截留作用，加之农村农户用水量较小，这样容易导致生活垃圾在管道中堆积，导致管道通水不畅。并且现有的接厨房的入户窨井不具备隔油的特性，容易导致油污粘附在污水管道内壁，导致管道堵塞或者管道过水截面积变小从而使得生活垃圾等异物被截留在管道内，最终导致管道堵塞。
因此，本申请人致力于提供一种适用于污水管网入户的窨井以及污水管网，窨井可以能够有效防止污水中的垃圾在污水管网中堆积，从而保证污水管网通水畅通。
实用新型内容
本实用新型的目的是提供一种适用于污水管网入户的窨井以及污水管网，窨井可以能够有效防止污水中的垃圾在污水管网中堆积，从而保证污水管网通水畅通。
为解决上述技术问题，本实用新型提供了一种适用于污水管网入户的 窨井，包括：隔油室，所述隔油室设有进水口，其底部设有活动集淤槽;清水室，所述清水室顶部开口，且设有一用于打开或关闭清水室开口的第一活动盖板;以及出水室，所述出水室上设有一出水口。
所述隔油室与清水室之间设有第一挡板，所述第一挡板的第一端部设置在所述隔油室的顶部，其第二端部与所述活动集淤槽之间具有一第一连接口，所述第一连接口用于连通所述隔油室与清水室。
所述清水室与出水室之间设有第二挡板，所述第二挡板的第一端部设置在所述清水室的底部，其第二端部与所述清水室的顶部之间具有一第二连接口，所述第二连接口用于连通所述清水室与出水室。

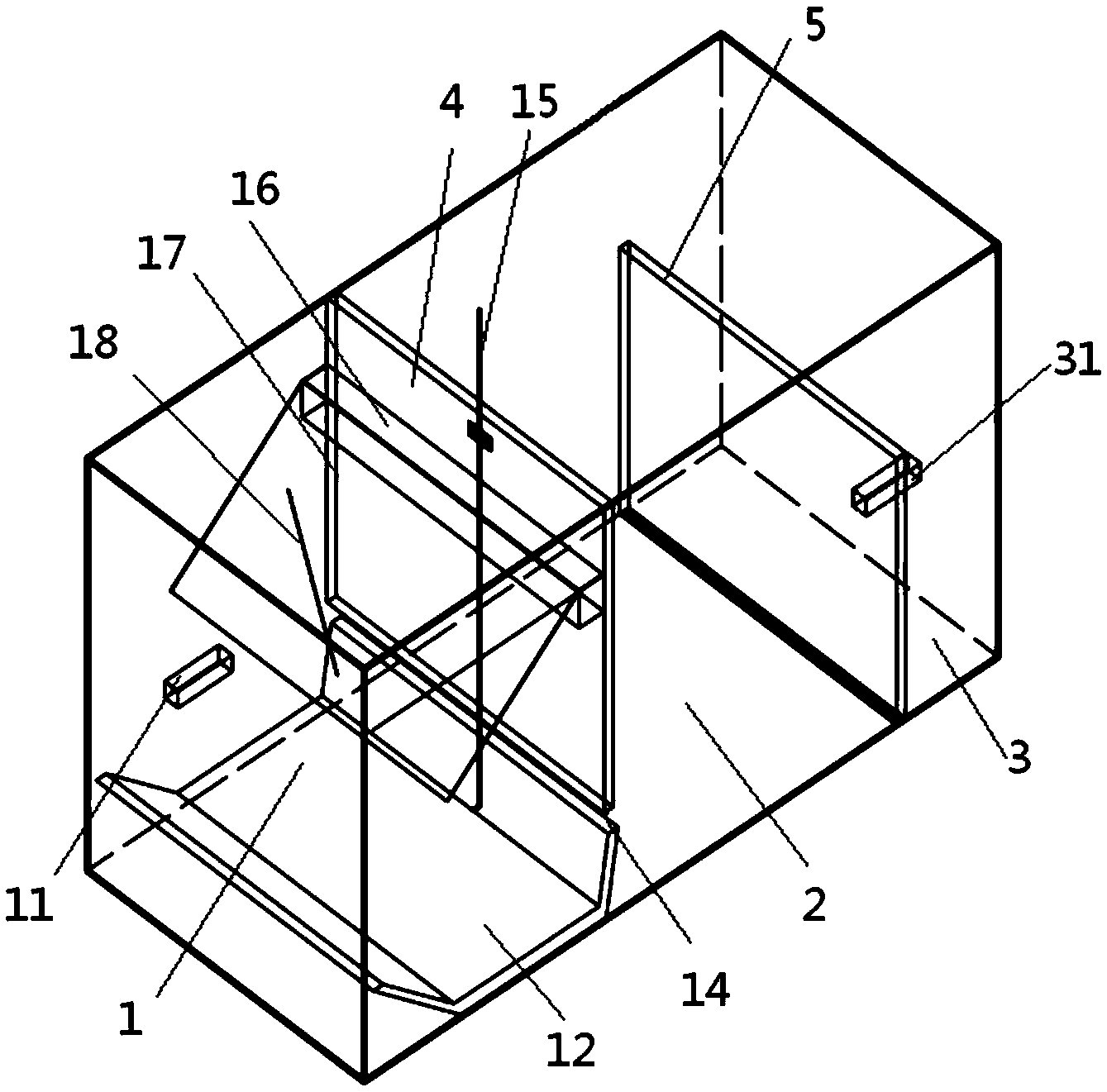

本实用新型的适用于污水管网入户的窨井通过第一挡板和第二挡板将其整体分为三个区域：隔油室、清水室、出水室，并且在隔油室的底部设有一活动集淤槽，污水从隔油室上的进水口进入窨井，污水中的污泥杂质等沉淀在活动集油槽中，除去污泥杂质后的污水经第一连接口从隔油室进入清水室，再经第二连接口从清水室进入出水室，最后从出水室的出水口流出窨井。由于第二挡板的设置，隔油室与清水室内均会储存一定的污水，这样可以使隔油室污水中淤泥在隔油室中沉淀。需要清理窨井中的淤泥时，将清水室上的第一活动盖板打开，将活动集淤槽从隔油室经第一连接口拖到清水室，再将活动集淤槽从清水室开口取出，清理完其中收集的淤泥后，将活动集淤槽放回隔油室。
优选地，所述第一挡板的第一端部可拆卸地设置在所述隔油室的顶部;和/或;所述第二挡板的第一端部可拆卸地设置在所述清水室的底部。
当需要清理活动集淤槽中的淤泥时，可以将第一挡板和/或第二挡板从窨井中取出，这样方便将活动集淤槽从窨井中取出。并且将第二挡板取出可以将窨井中的污水全部排出，这样进一步方便了将活动集淤槽从窨井中取出。
优选地，所述清水室的底部设有用于安装所述第二挡板的卡槽。
卡槽方便第二挡板的安装和拆卸。
优选地，所述活动集淤槽上设有一推送杆，所述推送杆的第一端部设 置在所述活动集淤槽上，其第二端部可拆卸地设置在所述第一挡板上，所述推送杆用于拖动所述活动集淤槽。
利用推送杆推送活动集淤槽，方便活动集淤槽在隔油室和清水室之间移动。
优选地，所述隔油室顶部开口，且设有一可打开或关闭隔油室的开口的第二活动盖板。
通过第二活动盖板打开隔油室可以用于观测隔油室内的情况。
优选地，所述隔油室内还设有一集油装置，用于收集所述隔油室内污水的油污。
通过集油装置收集污水中的油污，避免污水中的油污粘附在污水管网中的管道内壁上，导致管道堵塞或者管道过水截面积变小从而使得生活垃圾等异物被截留在管道内，最终导致管道堵塞。
优选地，所述集油装置包括一活动集油槽、一活动集油板、一提拉绳，所述活动集油槽可拆卸地设置在所述第一挡板上，所述活动集油板的第一端部与所述活动集油槽的槽口铰接，其第二端部与所述提拉绳连接，所述提拉绳用于向上提拉所述活动集油板，使活动集油板收集的油污进入所述活动集油槽。
优选地，所述第一连接口处和/或所述第二连接口处设有过滤网。
过滤网可以进一步过滤没有在隔油室中沉淀的污泥杂质。
本实用新型还公开了一种污水管网，所述污水管网包括上述窨井。
窨井可以有效去除污水中的淤泥垃圾，并且还可以进一步除去污水中的油污，从而有效保证污水管网中的污水流通顺畅。
综上所述，本实用新型的适用于污水管网入户的窨井和污水管网可以实现以下有益效果：
1、本实用新型的窨井分为隔油室、清水室、出水室，通过在隔油室中设置活动集淤槽来收集污水中的污泥杂质，再将活动集淤槽从清水池的开口处取出，并清理其中的污泥杂质，从而有效去除经过窨井的污水中的污泥杂质。
2、本实用新型的窨井将第一挡板和/或第二挡板设为可拆卸形式的，在活动集淤槽上设置推送杆，均方便将活动集淤槽从窨井中取出。
3、本实用新型的窨井在隔油室内设有集油装置，可以有效去除污水中的油污，避免污水中的油污粘附在污水管网中的管道内壁上，保证污水在污水管网流通顺畅,并有效隔离厨余油脂。
4、本实用新型的污水管网设有如上所述的窨井，通过窨井有效去除污水中的淤泥垃圾，以及进一步去除污水中的油污，从而有效避免管道堵塞，保证污水在污水管网中流通顺畅。
