申请日2015.09.30
公开(公告)日2016.02.03
IPC分类号F24J2/46
摘要
本实用新型公开了一种太阳能热水器用排污水箱，包括水箱本体和设置在水箱上的上水阀，所述的上水阀与外部自来水管管路连接，所述水箱本体内螺旋设有换热管，所述换热管进水端与自来水管管路连接、出水端则通过冷水交互阀通向用户用水端，所述的水箱本体底部一端具有充水管，所述充水管与自来水管管路连接，所述充水管与自来水管间设有止回阀，水箱本体底部另一端则具有排污口。本实用新型结构简单，可有效排除水箱内污水，减少换热管表面水垢形成，提高换热效率，延长使用寿命。

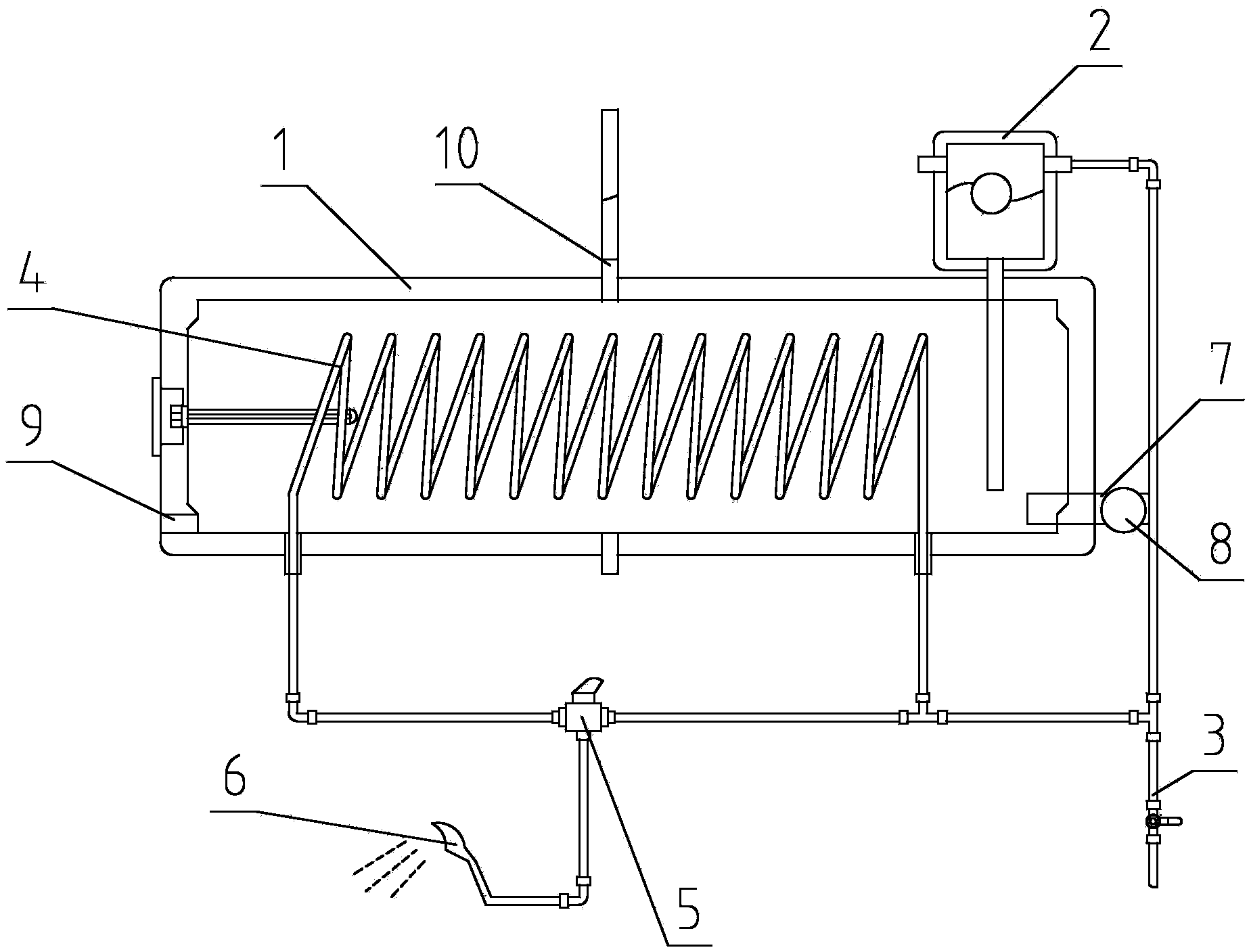

摘要附图
权利要求书
1.一种太阳能热水器用排污水箱，包括水箱本体(1)和设置在水箱本体(1)上的上水阀(2)，其特征是：所述的上水阀(2)与外部自来水管(3)管路连接，所述水箱本体(1)内螺旋设有换热管(4)，所述换热管(4)进水端与自来水管(3)管路连接、出水端则通过冷水交互阀(5)通向用户用水端(6)，所述的水箱本体(1)底部一端具有充水管(7)，所述充水管(7)与自来水管(3)管路连接，所述充水管(7)与自来水管(3)间设有止回阀(8)，水箱本体(1)底部另一端则具有排污口(9)。
2.根据权利要求1所述的太阳能热水器用排污水箱，其特征是：所述的换热管(4)外表面涂覆有防腐涂层。
3.根据权利要求1所述的太阳能热水器用排污水箱，其特征是：所述的水箱本体(1)上还设置有排气管(10)。
说明书
太阳能热水器用排污水箱
技术领域
本实用新型涉及太阳能热水器技术领域，尤其是一种太阳能热水器用排污水箱。
背景技术
在低纬度太阳能辐射较强的太阳能热水器，为了保证供热，水箱内一般为满水位，采用上水阀控制上水。而换热管在水箱内换热时，在长时间使用后，水箱内换热管表面会凝结大量水垢，水箱内的水也会由于冷热多次交换浓缩成具有较高盐分的污水，一方面影响了太阳能热水器的换热效率，另一方面也降低了太阳能热水器的使用寿命。
实用新型内容
本实用新型要解决的技术问题是：克服现有技术中之不足，提供一种可有效排除水箱内污水，减少换热管表面水垢形成，提高换热效率的太阳能热水器排污水箱。
本实用新型解决其技术问题所采用的技术方案是：一种太阳能热水器用排污水箱，包括水箱本体和设置在水箱本体上的上水阀，所述的上水阀与外部自来水管管路连接，所述水箱本体内螺旋设有换热管，所述换热管进水端与自来水管管路连接、出水端则通过冷水交互阀通向用户用水端，所述的水箱本体底部一端具有充水管，所述充水管与自来水管管路连接，所述充水管与自来水管间设有止回阀，水箱本体底部另一端则具有排污口。
为了更好的提高换热管的耐腐蚀性能，换热管外表面涂覆有防腐涂层。
进一步的，水箱本体上还设置有排气管。
本实用新型的有益效果是：本实用新型提供的太阳能热水器排污水箱结构简单，可有效排除水箱内污水，减少换热管表面水垢形成，提高换热效率，延长使用寿命。
