申请日2015.08.31
公开(公告)日2016.02.10
IPC分类号C02F5/00; C02F1/28; C02F103/10
摘要
本实用新型公开了一种油田多层采出水处理用除垢器，包括圆柱型壳体，壳体内沿轴线方向设置有转轴，处于壳体内部的转轴上沿转轴的轴线一周均匀设置有若干个相互平行的垢吸附刷固定板和若干个垢吸附刷，处于壳体外部的转轴一端的端部设置有电机，转轴上靠近所述电机的位置设置有扭力测定装置，扭力测定装置的侧面壁上垂直设置有监控装置，转轴上靠近测定装置处与壳体相接的位置设置有减速箱，壳体靠近减速箱的一端的侧壁上设置有进水口，壳体的另一端的侧壁上设置有出水口。本实用新型的优点在于，结构简单，实用性较强。
权利要求书

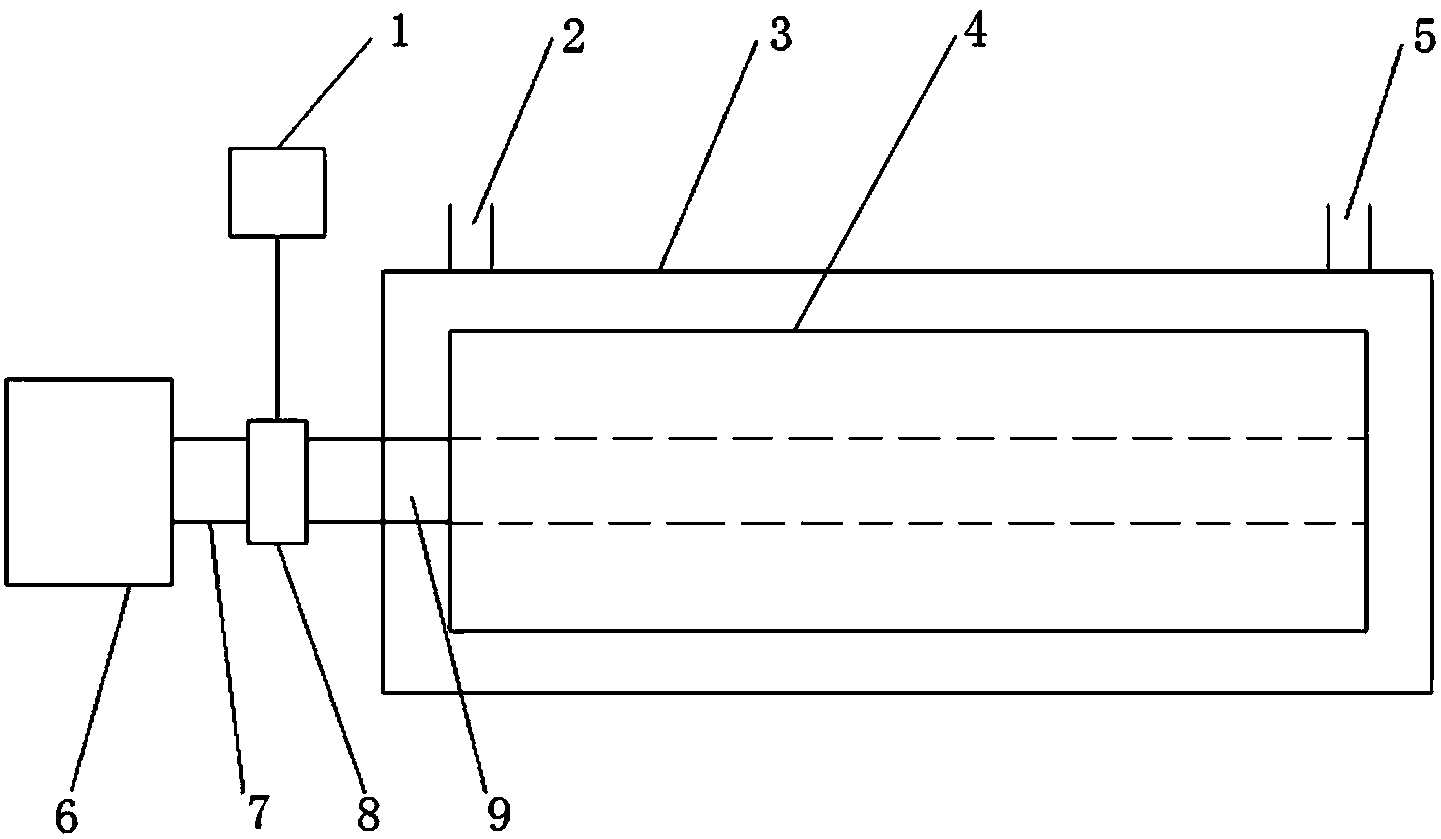

1.一种油田多层采出水处理用除垢器，包括圆柱型壳体(3)，所述壳体(3)内沿轴线方向设置有转轴(7)，所述处于壳体(3)内部的转轴(7)上沿转轴(7)的轴线一周均匀设置有若干个互相平行的垢吸附刷固定板(12)和若干个垢吸附刷(11)，所述处于壳体(3)外部的转轴(7)一端的端部设置有电机(6)，转轴(7)上靠近所述电机(6)的位置设置有扭力测定装置(8)，所述扭力测定装置(8)的侧面壁上垂直设置有监控装置(1)，所述转轴(7)上靠近测定装置(8)处与壳体(3)相接的位置设置有减速箱(9)，所述壳体(3)靠近减速箱(9)的一端的侧壁上设置有进水口(2)，壳体(3)的另一端的侧壁上设置有出水口(5)。
2.根据权利要求1所述的一种除垢器，其特征在于，所述垢吸附刷固定板(12)绕转轴(7)的轴线一周螺旋的设置于转轴(7)上，每个垢吸附刷固定板(12)的横截面均沿转轴(7)的直径方向设置。
3.根据权利要求1所述的一种除垢器，其特征在于，每个所述垢吸附刷固定板(12)与转轴(7)的轴线形成的夹角的大小为30°～60°。
4.根据权利要求1所述的一种除垢器，其特征在于，所述垢吸附刷(11)固定于垢吸附刷固定板(12)上且两者之间形成的夹角的大小范围为30°～60°。
5.根据权利要求1所述的一种除垢器，其特征在于，所述进水口(2)和出水口(5)与壳体(3)的母线垂直。
说明书
一种油田多层采出水处理用除垢器
技术领域
本实用新型涉及一种除垢器，特别涉及一种油田多层采出水处理用除垢器。
背景技术
目前延长油田的采出水的油层的种类多，如有长2、长3、以及延7、延8、延9等油层，由于不同地层水的离子构成不同，混合后配伍性较差，导致处理过程设备结垢严重，设备及管线的结垢速度超过了15mm/a。由于结垢严重，需要频繁对水处理装置及管线进行清洗，且采用常规防垢剂进行效果不明显。
实用新型内容
本实用新型的目的是提供一种油田多层采出水处理用除垢器，解决了现有技术中当结垢严重时，需要频繁对水处理装置及管线进行清洗，且清洗效果不明显的问题。
本实用新型所采用的技术方案是，一种油田多层采出水处理用除垢器，包括圆柱型壳体，壳体内沿轴线方向设置有转轴，处于壳体内部的转轴上沿转轴的轴线一周均匀设置有若干个相互平行的垢吸附刷固定板和若干个垢吸附刷，处于壳体外部的转轴一端的端部设置有电机，转轴上靠近所述电机的位置设置有扭力测定装置，扭力测定装置的侧面壁上垂直设置有监控装置，转轴上靠近测定装置处与壳体相接的位置设置有减速箱，壳体靠近减速箱的一端的侧壁上设置有进水口，壳体的另一端的侧壁上设置有出水口。
本实用新型的特点还在于，
垢吸附刷固定板绕转轴的轴线一周螺旋的设置于转轴上，每个垢吸附刷固定板的横截面均沿转轴的直径方向设置。
每个垢吸附刷固定板与转轴的轴线形成的夹角的大小为30°～60°。
垢吸附刷固定于垢吸附刷固定板上且两者之间形成的夹角的大小范围为30°～60°。
进水口和出水口与壳体的母线垂直。
本实用新型的有益效果是，本实用新型通过在壳体内部设计垢吸附刷固定板和垢吸附刷，当多层混合水经过入口进入除垢器后，经过除垢吸附材料吸附处理，其结垢量降低;通过在转轴上设计扭力检测装置对扭力值进行处理分析，当达到设定值后可更换其内部吸附材料，本实用新型结构简单，实用性较强。
