申请日2015.08.28
公开(公告)日2015.12.09
IPC分类号F16K51/00; F16K31/60
摘要
本实用新型公开的是一种改进型的防污水龙头，包括水管体，该水管体的进水端配设有一连接头，还包括一用于控制该水管体进出水的控制阀芯，水管体出水端处的管体内侧壁上设有一环形凸圈，且水管体的出水端处配合设有一固定帽，环形凸圈与固定帽之间的所述水管体内部形成一容置空腔，控制阀芯适配地装设在该容置空腔内;控制阀芯上设有一旋转控制杆，该旋转控制杆用于调节和控制该控制阀芯的出水量，旋转控制杆延伸出水管体的外侧。本实用新型即可以有效地防止水龙头沉积水垢，而且可以减少人们冲洗洗手盆和水龙头，减少打湿洗手盆的机率，使其表面保持整洁、干净。
权利要求书
1.一种改进型的防污水龙头，包括水管体，该水管体的进水端配设有一连接头，其特征在于：还包括一用于控制该水管体进出水的控制阀芯，所述水管体出水端处的管体内侧壁上设有一环形凸圈，且该水管体的出水端处配合设有一固定帽，该环形凸圈与固定帽之间的所述水管体内部形成一容置空腔，所述控制阀芯适配地装设在该容置空腔内;所述控制阀芯上设有一旋转控制杆，该旋转控制杆用于调节和控制该控制阀芯的出水量，所述旋转控制杆延伸出所述水管体的外侧。
2.根据权利要求1所述的一种改进型的防污水龙头，其特征在于：所述固定帽的底面设有呈花洒结构的若干个出水口。
3.根据权利要求1所述的一种改进型的防污水龙头，其特征在于：所述旋转控制杆延伸出该水管体的底部，并位于所述水管体出水端的正下方。
4.根据权利要求1所述的一种改进型的防污水龙头，其特征在于：所述水管体出水端外的外侧壁上设有外螺纹，所述固定帽配合螺纹旋合盖设在该外螺纹处。
5.根据权利要求1所述的一种改进型的防污水龙头，其特征在于：所述旋转控制杆呈倒“T”字形结构。
说明书
一种改进型的防污水龙头
技术领域
本实用新型涉及的是卫浴用品或卫浴配件领域，更具体地说是一种改进型的防污水龙头。
背景技术
水龙头是一种最常见的卫浴用品，在使用中水龙头都非常容易受到污染，特别是家用水龙头，一般家用水龙头都不会使用感应式开关，当人们用肥皂洗手时，该水龙头的把手处都会或多或少地留有残留的泡沫，所以人们总是喜欢用水再冲洗一下该水龙头的把手处，这样，不仅每次冲洗水龙头把手处的时候，整个洗手台面都会被打湿一大片，而且，久而久之水龙头和水龙头的把手处就会留下一层水垢，非常不卫生,也影响卫生间的整洁。
现有的水龙头为了克服这一问题一般都采用感应水龙头，只需要感应到有人使用就会自动出水或关水，但这感应水龙头不仅需要连接电源，结构相对比较复杂，容易出故障，而且，在普通家用水龙头中，人们一般很少使用感应水龙头，不大实用。
实用新型内容
本实用新型公开的是一种改进型的防污水龙头，其主要目的在于克服现有技术存在的上述不足和缺点，提供一种水龙头，即可以有效地防止水龙头沉积水垢，而且可以减少人们冲洗洗手盆和水龙头，减少打湿洗手盆的机率，使其表面保持整洁、干净。
本实用新型采用的技术方案如下：

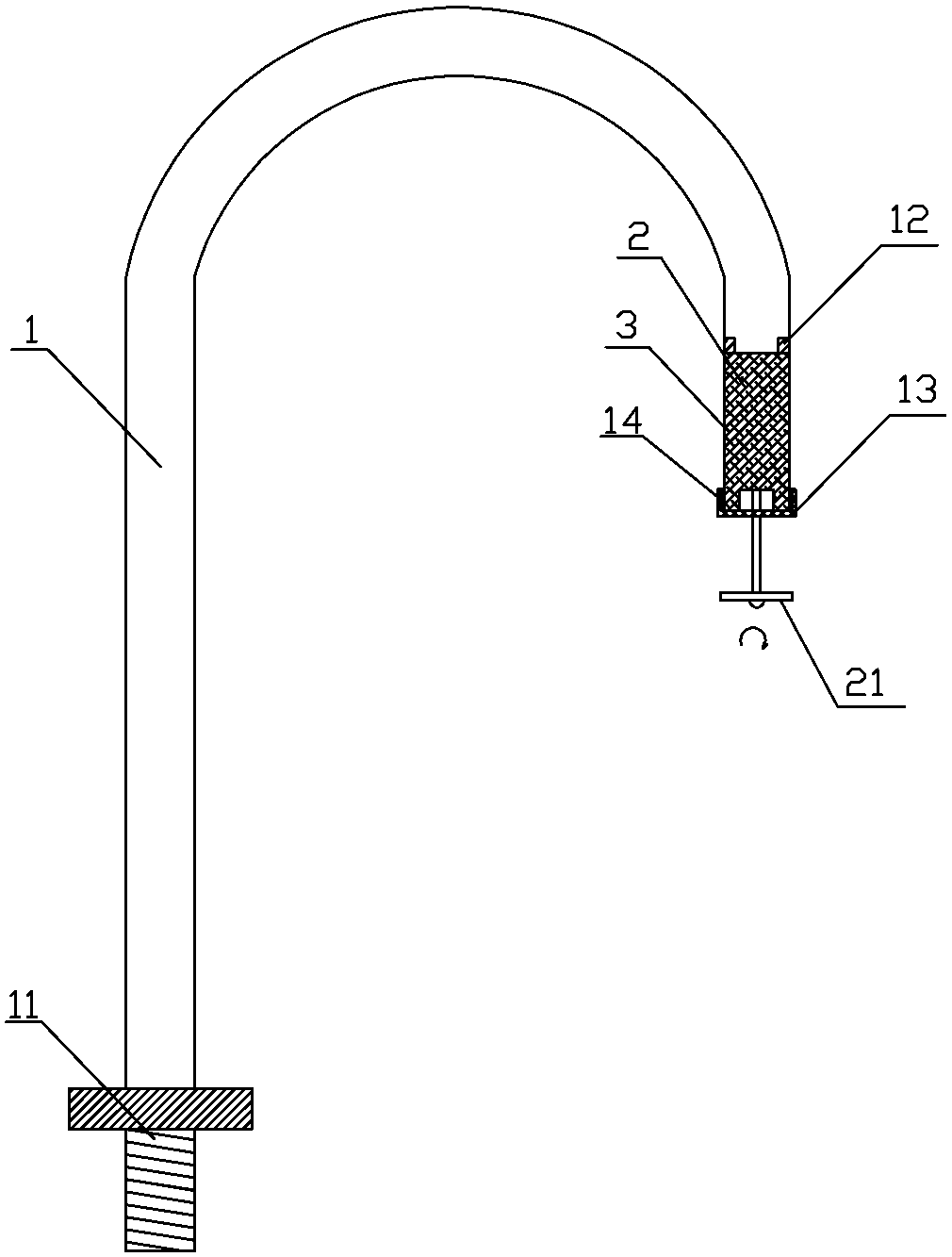

一种改进型的防污水龙头，包括水管体，该水管体的进水端配设有一连接头，还包括一用于控制该水管体进出水的控制阀芯，所述水管体出水端处的管体内侧壁上设有一环形凸圈，且该水管体的出水端处配合设有一固定帽，该环形凸圈与固定帽之间的所述水管体内部形成一容置空腔，所述控制阀芯适配地装设在该容置空腔内;所述控制阀芯上设有一旋转控制杆，该旋转控制杆用于调节和控制该控制阀芯的出水量，所述旋转控制杆延伸出所述水管体的外侧。
更进一步，所述固定帽的底面设有呈花洒结构的若干个出水口。
更进一步，所述旋转控制杆延伸出该水管体的底部，并位于所述水管体出水端的正下方。
更进一步，所述水管体出水端外的外侧壁上设有外螺纹，所述固定帽配合螺纹旋合盖设在该外螺纹处。
更进一步，所述旋转控制杆呈倒“T”字形结构。
通过上述对本实用新型的描述可知，和现有技术相比，本实用新型的优点在于：
本实用新型通过设置控制阀芯和旋转控制杆的特殊结构，使用时，通过旋转该旋转控制杆就可以接通或关闭水流，这样洗手的时候就不用再接触到该水龙头的其它部位，而且与手部接触的旋转控制杆在使用时也能同时经过水流的冲流，不需要人们再次对它进行冲洗，有效地防止该水龙头沉积水垢，也保持了洗手盆台面的干净整洁。
