申请日2015.09.24
公开(公告)日2016.03.09
IPC分类号C02F9/02; C02F11/12; B01J20/34
摘要
本实用新型公开了一种树脂能自动清洗的淤泥废水处理设备，包括淤泥原液过滤装置、树脂吸附装置、树脂清洗装置、树脂清洗废水处理装置和板框压滤机，树脂吸附装置上设有排树脂管道和进树脂管道;树脂清洗装置位于树脂吸附装置的下方，树脂清洗装置内设有第一搅拌器和滤网板，树脂清洗装置的底部与树脂清洗废水处理装置相连接，树脂清洗废水处理装置的顶部设置有加碱管，树脂清洗废水处理装置内设置有第二搅拌器，树脂清洗废水处理装置的出液管与所述板框压滤机相连接。采用上述结构后，能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且树脂能够自动清洗，除杂及清除有毒有害成分的效果更好。

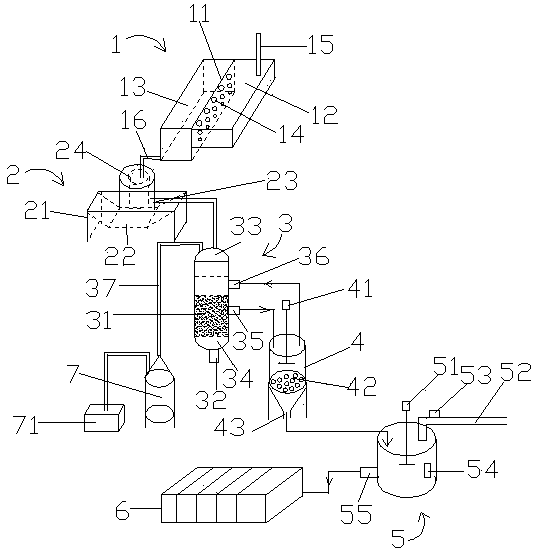

摘要附图
权利要求书
1.一种树脂能自动清洗的淤泥废水处理设备，其特征在于：包括淤泥原液过滤装置、树脂吸附装置、树脂清洗装置、树脂清洗废水处理装置和板框压滤机，所述树脂吸附装置内设置有充填有树脂的树脂柱，树脂吸附装置的顶部设置有进液口，该进液口与淤泥原液过滤装置的出液口相连接;树脂吸附装置的底部设置有成品液体出口;所述树脂柱上设置有排树脂管道，位于树脂柱上方的树脂吸附装置上设置有进树脂管道;所述树脂清洗装置位于树脂吸附装置的下方，所述进树脂管道和排树脂管道均与树脂清洗装置相连接，所述树脂清洗装置内设置有第一搅拌器和滤网板，树脂清洗装置的顶部设置有进水口，树脂清洗装置的底部设置有排水口，该排水口通过管道与树脂清洗废水处理装置相连接，树脂清洗废水处理装置的顶部设置有加碱管，树脂清洗废水处理装置内设置有第二搅拌器，树脂清洗废水处理装置的出液管与所述板框压滤机相连接。
2.根据权利要求1所述的树脂能自动清洗的淤泥废水处理设备，其特征在于：所述板框压滤机的出水口与树脂清洗装置顶部的进水口相连接。
3.根据权利要求1所述的树脂能自动清洗的淤泥废水处理设备，其特征在于：还包括PLC，所述加碱管上设置有与PLC相连接的称重传感器，所述树脂清洗废水处理装置内还设置有与PLC相连接的PH自动检测计。
4.根据权利要求1所述的树脂能自动清洗的淤泥废水处理设备，其特征在于：所述进树脂管道上设置有真空泵。
5.根据权利要求1所述的树脂能自动清洗的淤泥废水处理设备，其特征在于：所述滤网板的目数为100目。
说明书
一种树脂能自动清洗的淤泥废水处理设备
技术领域
本实用新型涉及一种水处理设备，特别是一种树脂能自动清洗的淤泥废水处理设备。
背景技术
湖泊与河底淤泥含水量大，其中除含大量的有机物和丰富的氮、磷等营养物质，还存在重金属、致病菌和寄生虫(卵)等有毒有害成分;如果淤泥未经处理或处理不当，极易带来严重的二次污染和生态环境破坏，污染土壤、水源甚至食物链，因此淤泥处置显得尤其重要。
现有一种主流的淤泥处理方法是通过在高含水量的淤泥中搅拌混合固化剂，在淤泥固化池中经过一段时间的絮凝与沉淀反应，最后固化为含水量少的浓稠泥浆，这种泥浆可以进行填埋、或转化为农田或建筑用土，最终实现变废为宝、循环利用的绿色环保目的。
中国专利200420028026.9---《淤泥固化处理机》公开了一种将江河湖泊及自来水厂、污水处理厂、建筑工地等处的废弃淤泥固化再利用的淤泥固化处理机，包括机架，机架上有搅拌装置;搅拌装置的两头分别有进口和出口，其上方有固化料仓;固化料仓和淤泥料仓底部均有下料口，该下料口处于搅拌装置的进口正上方;机架一侧有进泥输送机，该进泥输送机一端高于其另一端，其且高端处于淤泥料仓上方。这种淤泥固化处理机存在以下缺陷：(一)在固化料仓设置有提升机构，工作时需要借助提升机构将固化材料送入固化料仓内，不仅占地面积大，而且生产效率低，能耗高，成本也高;(二)由于淤泥中含有较多体积较大的固体杂质例如砖石块、金属废渣等，如果进入搅拌器，则会造成堵塞或停机，严重时甚至损坏设备。
实用新型内容
本实用新型要解决的技术问题是针对上述现有技术的不足，而提供一种树脂能自动清洗的淤泥废水处理设备，该树脂能自动清洗的淤泥废水处理设备能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且树脂能够自动清洗，除杂及清除有毒有害成分的效果更好。
为解决上述技术问题，本实用新型采用的技术方案是：
一种树脂能自动清洗的淤泥废水处理设备，包括淤泥原液过滤装置、树脂吸附装置、树脂清洗装置、树脂清洗废水处理装置和板框压滤机，所述树脂吸附装置内设置有充填有树脂的树脂柱，树脂吸附装置的顶部设置有进液口，该进液口与淤泥原液过滤装置的出液口相连接;树脂吸附装置的底部设置有成品液体出口;所述树脂柱上设置有排树脂管道，位于树脂柱上方的树脂吸附装置上设置有进树脂管道;所述树脂清洗装置位于树脂吸附装置的下方，所述进树脂管道和排树脂管道均与树脂清洗装置相连接，所述树脂清洗装置内设置有第一搅拌器和滤网板，树脂清洗装置的顶部设置有进水口，树脂清洗装置的底部设置有排水口，该排水口通过管道与树脂清洗废水处理装置相连接，树脂清洗废水处理装置的顶部设置有加碱管，树脂清洗废水处理装置内设置有第二搅拌器，树脂清洗废水处理装置的出液管与所述板框压滤机相连接。
所述板框压滤机的出水口与树脂清洗装置顶部的进水口相连接。
还包括PLC，所述加碱管上设置有与PLC相连接的称重传感器，所述树脂清洗废水处理装置内还设置有与PLC相连接的PH自动检测计。
所述进树脂管道上设置有真空泵。
所述滤网板的目数为100目。
本实用新型采用上述结构后，能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且树脂能够自动清洗，除杂及清除有毒有害成分的效果更好。
