申请日2015.09.24
公开(公告)日2016.03.09
IPC分类号C02F9/02
摘要
本实用新型公开了一种淤泥用废水处理设备，包括过滤池、离心机和树脂吸附装置，过滤池包括进水池和出水池，进水池的底部高于出水池的底部;过滤网上的网孔孔径从上至下逐渐减小;进水池的顶部设置有进液管，该进液管内充填有加酸的淤泥原液，出水池的底部设置有过滤出液口;过滤出液口通过管道与离心机进液口相连接;离心机底部的支架设有残渣槽;树脂吸附装置包括树脂柱、上水帽和下水帽，离心出液口与上水帽相连接，上水帽顶部设有抽真空管路，下水帽的底部设置有成品液体出口。采用上述结构后，能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且设备购买成本低，占地面积小，不易堵塞，使用寿命长。

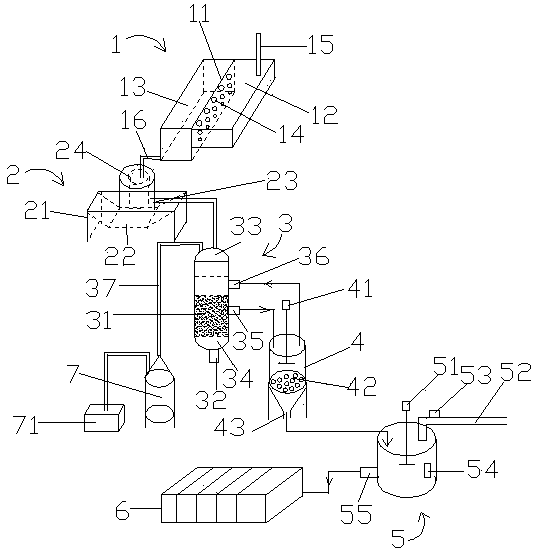

摘要附图
权利要求书
1.一种淤泥用废水处理设备，其特征在于：包括过滤池、离心机和树脂吸附装置，所述过滤池的中间竖向设置有一张过滤网，该过滤网将过滤池分割为进水池和出水池两个部分，进水池的底部高于出水池的底部;所述过滤网上的网孔孔径从上至下逐渐减小;所述进水池的顶部设置有进液管，该进液管内充填有加酸的淤泥原液，出水池的底部设置有过滤出液口;所述离心机设置在位于过滤池一侧的支架上，所述过滤出液口通过管道与离心机进液口相连接;位于离心机底部的支架上设置有残渣槽;所述树脂吸附装置包括位于中部的树脂柱、位于树脂柱上方的上水帽和位于树脂柱下方的下水帽，所述离心机的离心出液口与上水帽的顶部相连接，上水帽的顶部还设置有抽真空管路，下水帽的底部设置有成品液体出口。
2.根据权利要求1所述的淤泥用废水处理设备，其特征在于：所述过滤出液口与离心机进液口相连接的管道上设置有泵体一。
3.根据权利要求1所述的淤泥用废水处理设备，其特征在于：所述离心机内设置有柱形过滤网。
4.根据权利要求3所述的淤泥用废水处理设备，其特征在于：所述柱形过滤网的目数为7000目。
5.根据权利要求1所述的淤泥用废水处理设备，其特征在于：所述抽真空管路与真空罐相连接，该真空罐还连接有抽真空装置。
说明书
一种淤泥用废水处理设备
技术领域
本实用新型涉及一种水处理设备，特别是一种淤泥用废水处理设备。
背景技术
湖泊与河底淤泥含水量大，其中除含大量的有机物和丰富的氮、磷等营养物质，还存在重金属、致病菌和寄生虫(卵)等有毒有害成分;如果淤泥未经处理或处理不当，极易带来严重的二次污染和生态环境破坏，污染土壤、水源甚至食物链，因此淤泥处置显得尤其重要。
现有一种主流的淤泥处理方法是通过在高含水量的淤泥中搅拌混合固化剂，在淤泥固化池中经过一段时间的絮凝与沉淀反应，最后固化为含水量少的浓稠泥浆，这种泥浆可以进行填埋、或转化为农田或建筑用土，最终实现变废为宝、循环利用的绿色环保目的。
中国专利200420028026.9---《淤泥固化处理机》公开了一种将江河湖泊及自来水厂、污水处理厂、建筑工地等处的废弃淤泥固化再利用的淤泥固化处理机，包括机架，机架上有搅拌装置;搅拌装置的两头分别有进口和出口，其上方有固化料仓;固化料仓和淤泥料仓底部均有下料口，该下料口处于搅拌装置的进口正上方;机架一侧有进泥输送机，该进泥输送机一端高于其另一端，其且高端处于淤泥料仓上方。这种淤泥固化处理机存在以下缺陷：(一)在固化料仓设置有提升机构，工作时需要借助提升机构将固化材料送入固化料仓内，不仅占地面积大，而且生产效率低，能耗高，成本也高;(二)由于淤泥中含有较多体积较大的固体杂质例如砖石块、金属废渣等，如果进入搅拌器，则会造成堵塞或停机，严重时甚至损坏设备。
实用新型内容
本实用新型要解决的技术问题是针对上述现有技术的不足，而提供一种淤泥用废水处理设备，该淤泥用废水处理设备能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且设备购买成本低，占地面积小，不易堵塞，使用寿命长。
为解决上述技术问题，本实用新型采用的技术方案是：
一种淤泥用废水处理设备，包括过滤池、离心机和树脂吸附装置，所述过滤池的中间竖向设置有一张过滤网，该过滤网将过滤池分割为进水池和出水池两个部分，进水池的底部高于出水池的底部;所述过滤网上的网孔孔径从上至下逐渐减小;所述进水池的顶部设置有进液管，该进液管内充填有加酸的淤泥原液，出水池的底部设置有过滤出液口;所述离心机设置在位于过滤池一侧的支架上，所述过滤出液口通过管道与离心机进液口相连接;位于离心机底部的支架上设置有残渣槽;所述树脂吸附装置包括位于中部的树脂柱、位于树脂柱上方的上水帽和位于树脂柱下方的下水帽，所述离心机的离心出液口与上水帽的顶部相连接，上水帽的顶部还设置有抽真空管路，下水帽的底部设置有成品液体出口。
过滤出液口与离心机进液口相连接的管道上设置有泵体一。
所述离心机内设置有柱形过滤网。
所述柱形过滤网的目数为7000目。
所述抽真空管路与真空罐相连接，该真空罐还连接有抽真空装置。
本实用新型采用上述结构后，能将酸化处理后的淤泥液体进行有效分离，除杂，以及去除其中的有毒有害成分，而且设备购买成本低，占地面积小，不易堵塞，使用寿命长。
