申请日2015.09.18
公开(公告)日2015.12.02
IPC分类号E03F5/14; E03F5/04
摘要
本发明公开了一种污水过滤防堵塞窨井，包括：窨井筒体、窨井盖、进水方向管道和排水方向管道，所述进水方向管道和排水方向管道分别连接设置在窨井筒体的两侧，所述窨井筒体中架设有一个过滤板，所述过滤板的下方连接设置有一个与进水方向管道相对应的套环，所述套环连接设置在进水方向管道的开口上，所述过滤板与套环之间连接设置有一个过滤网袋。通过上述方式，本发明所述的污水过滤防堵塞窨井，来自窨井盖的垃圾被过滤板或者过滤网袋拦截，进水方向管道中的垃圾流经过滤网袋时被拦截，定期把过滤板和过滤网袋一同吊起就可以把垃圾进行集中处理，避免了下水道的堵塞，而且减少了维护工作量。

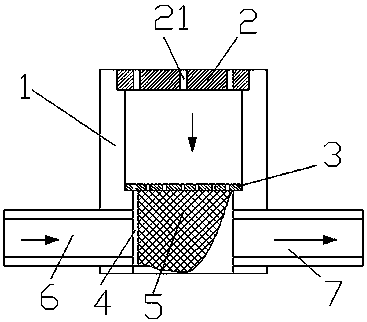

摘要附图
权利要求书
1.一种污水过滤防堵塞窨井，包括：窨井筒体、窨井盖、进水方向管道和排水方向管道，所述窨井盖设置在窨井筒体的上方，所述进水方向管道和排水方向管道分别连接设置在窨井筒体的两侧，其特征在于，所述窨井筒体中架设有一个过滤板，所述过滤板的下方连接设置有一个与进水方向管道相对应的套环，所述套环连接设置在进水方向管道的开口上，所述过滤板与套环之间连接设置有一个过滤网袋。
2.根据权利要求1所述的污水过滤防堵塞窨井，其特征在于，所述窨井盖上设置有导流孔。
3.根据权利要求1所述的污水过滤防堵塞窨井，其特征在于，所述过滤板上设置有下水孔。
4.根据权利要求1所述的污水过滤防堵塞窨井，其特征在于，所述进水方向管道和排水方向管道相平行，且位于同一高度。
说明书
一种污水过滤防堵塞窨井
技术领域
本发明涉及市政污水工程领域，特别是涉及一种污水过滤防堵塞窨井。
背景技术
窨井主要由窨井盖和窨井壁组成，建设在道路或者广场下，进行水流的汇聚、转接和疏通，应用比较广泛。
由于地面情况比较复杂，落叶、树枝和其他垃圾容易随雨水流入下水道，日积月累就容易造成下水道的堵塞，需要工人在窨井内进行疏导，工作环境差，任务繁重，日常维护的难度大。
发明内容
本发明主要解决的技术问题是提供一种污水过滤防堵塞窨井，方便垃圾的过滤和清理，减少堵塞。
为解决上述技术问题，本发明采用的一个技术方案是：提供一种污水过滤防堵塞窨井，包括：窨井筒体、窨井盖、进水方向管道和排水方向管道，所述窨井盖设置在窨井筒体的上方，所述进水方向管道和排水方向管道分别连接设置在窨井筒体的两侧，所述窨井筒体中架设有一个过滤板，所述过滤板的下方连接设置有一个与进水方向管道相对应的套环，所述套环连接设置在进水方向管道的开口上，所述过滤板与套环之间连接设置有一个过滤网袋。
在本发明一个较佳实施例中，所述窨井盖上设置有导流孔。
在本发明一个较佳实施例中，所述过滤板上设置有下水孔。
在本发明一个较佳实施例中，所述进水方向管道和排水方向管道相平行，且位于同一高度。
本发明的有益效果是：本发明指出的一种污水过滤防堵塞窨井，来自窨井盖的垃圾被过滤板或者过滤网袋拦截，进水方向管道中的垃圾流经过滤网袋时被拦截，定期把过滤板和过滤网袋一同吊起就可以把垃圾进行集中处理，避免了下水道的堵塞，而且减少了维护工作量。
