申请日2015.09.07
公开(公告)日2016.02.03
IPC分类号C02F11/12
摘要
本实用新型公开了一种应用于生态河道的污泥脱水装置,包括机架和滤带，滤带包括上滤带和下滤带，上滤带连接有纠偏辊和上张紧辊，下滤带连接有改向辊和下张紧辊，上张紧辊和下张紧辊均连接有张紧装置，机架内设有水槽，水槽包括第一水槽和第二水槽，第一水槽的上方设有重力分离区，第二水槽的上方设有锲形脱水区和履带脱水区，锲形脱水区连接履带脱水区，锲形脱水区设有压滤辊，履带脱水区设有履带传动装置，机架的上端设有进泥口，机架的侧面设有出泥装置。污泥通过进泥口进入污泥脱水装置内，依次经过重力分离区、锲形脱水区和履带脱水区，施压强度逐渐增加，充分消除污泥之间的空隙，排净污泥中的水分，达到干化污泥的效果。

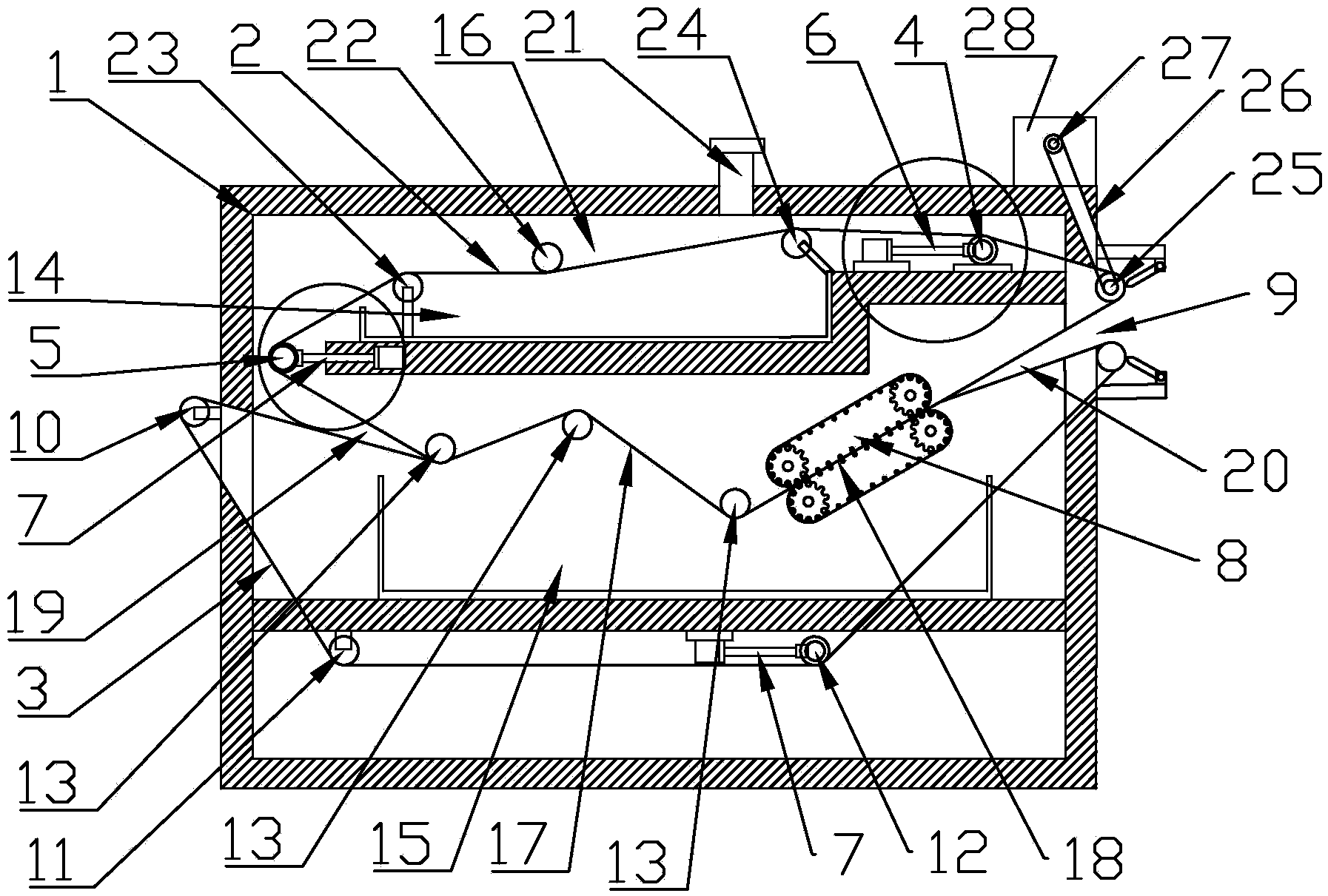

摘要附图
权利要求书
1.一种应用于生态河道的污泥脱水装置，包括机架和滤带，所述滤带包括上滤带和下滤带，其特征在于：所述上滤带连接有纠偏辊和上张紧辊，所述纠偏辊连接有纠偏装置，所述下滤带连接有改向辊和下张紧辊，所述改向辊包括第一改向辊和第二改向辊，所述上张紧辊和所述下张紧辊均连接有张紧装置，所述机架内设有水槽，所述水槽包括第一水槽和第二水槽，所述第一水槽的上方设有重力分离区，所述重力分离区上设有导向辊和压辊，所述导向辊包括第一导向辊和第二导向辊，所述第二水槽的上方设有锲形脱水区和履带脱水区，所述锲形脱水区连接所述履带脱水区，所述锲形脱水区设有压滤辊，所述压滤辊连接所述上滤带和所述下滤带，所述履带脱水区设有履带传动装置，所述履带传动装置包括主动轮和从动轮，所述主动轮包括上主动轮和下主动轮，所述从动轮包括上从动轮和下从动轮，所述上主动轮和所述上从动轮上连接有上履带，所述下主动轮和所述下从动轮上连接有下履带，所述机架的上端设有进泥口，所述机架的侧面设有出泥装置，所述出泥装置包括出泥支架和出泥辊，所述出泥支架包括上出泥支架和下出泥支架，所述出泥辊包括上出泥辊和下出泥辊，所述上出泥辊连接所述上滤带。
2.根据权利要求1所述一种应用于生态河道的污泥脱水装置，其特征在于：所述张紧装置包括张紧气缸和张紧连接杆，所述张紧气缸连接所述张紧连接杆，所述张紧连接杆的另一端连接所述上张紧辊和所述下张紧辊。
3.根据权利要求1所述一种应用于生态河道的污泥脱水装置，其特征在于：所述纠偏装置包括纠偏气缸和纠偏连接杆，所述纠偏气缸连接所述纠偏连接杆，所述纠偏连接杆的另一端连接所述纠偏辊，所述纠偏辊和所述纠偏连接杆的连接处设有调压表。
4.根据权利要求1所述一种应用于生态河道的污泥脱水装置，其特征在于：所述上出泥支架上设有上刮板，所述上刮板连接所述上出泥辊，所述下出泥支架连接有下刮板，所述下刮板连接所述下出泥辊。
5.根据权利要求1所述一种应用于生态河道的污泥脱水装置，其特征在于：所述上张紧辊和所述第一改向辊形成有锲形脱水入泥口，所述上出泥辊和下出泥辊形成有履带出泥槽，所述履带出泥槽连接所述出泥装置。
6.根据权利要求1所述一种应用于生态河道的污泥脱水装置，其特征在于：所述上出泥辊内设有传动轴，所述传动轴连接有传动皮带，所述传动皮带连接有电机输出轴，所述电机输出轴连接有驱动电机。
说明书
一种应用于生态河道的污泥脱水装置
技术领域
本实用新型涉及一种应用于生态河道的污泥脱水装置。
背景技术
水下污泥通常是指粘土、泥沙、有机质及其各种矿物质的混合物，经过长时间的物理、化学及生物等作用沉积水底所形成。水下污泥能够反映水体演化的历史过程，是河流、湖泊和河流入海口滩涂等自然水体生态系统的重要组成部分。水下污泥的污染可以分为有机污染和无机污染，无机污染又分为氮磷等富营养化物质污染和重金属污染，它们具有长期性、积累性、潜伏性和不可逆性等特点，能够通过食物链成千百倍地富集，最终危害人体的健康。水下污泥可以通过脱水、干燥等处理步骤，变废为宝，通过污泥脱水装置将污泥脱水，变成人们所需的营养肥料。
实用新型内容
本实用新型的目的在于提供一种应用于生态河道的污泥脱水装置，该装置结构简单、科学便利、针对性强、自动化程度高，很好地解决了污泥干化的问题。污泥通过进泥口进入污泥脱水装置内，依次经过重力分离区、锲形脱水区和履带脱水区，施压强度逐渐增加，充分消除污泥之间的空隙，排净污泥中的水分，达到干化污泥的效果。
为了解决上述技术问题，采用如下技术方案：
一种应用于生态河道的污泥脱水装置，包括机架和滤带，滤带包括上滤带和下滤带，上滤带连接有纠偏辊和上张紧辊，纠偏辊连接有纠偏装置，下滤带连接有改向辊和下张紧辊，改向辊包括第一改向辊和第二改向辊，上张紧辊和下张紧辊均连接有张紧装置，机架内设有水槽，水槽包括第一水槽和第二水槽，第一水槽的上方设有重力分离区，重力分离区上设有导向辊和压辊，导向辊包括第一导向辊和第二导向辊，第二水槽的上方设有锲形脱水区和履带脱水区，锲形脱水区连接履带脱水区，锲形脱水区设有压滤辊，压滤辊连接上滤带和下滤带，履带脱水区设有履带传动装置，履带传动装置包括主动轮和从动轮，主动轮包括上主动轮和下主动轮，从动轮包括上从动轮和下从动轮，上主动轮和上从动轮上连接有上履带，下主动轮和下从动轮上连接有下履带，机架的上端设有进泥口，机架的侧面设有出泥装置，出泥装置包括出泥支架和出泥辊，出泥支架包括上出泥支架和下出泥支架，出泥辊包括上出泥辊和下出泥辊，上出泥辊连接上滤带。纠偏装置可以避免因上滤带在脱水工作中向一侧跑偏，从而影响上滤带的工作效率。张紧装置可以使滤带在脱水干化中时刻保持张紧的状态，提高污泥脱水装置的工作效率。污泥随着上滤带的运动进入重力分离区，重力分离区可以使污泥在平稳运动的同时过滤掉污泥中的游离水，游离水通过上滤带流入第一水槽内，而污泥通过上滤带进入锲形脱水区。压滤辊有3根，3 根压滤辊通过缠绕上滤带和下滤带，使污泥在压滤辊之间受挤压再一次脱水，脱出的水流入第二水槽内，而污泥通过滤带的运动进入履带传动装置，履带传动装置通过上主动轮和下主动轮分别带动上履带和下履带，使污泥进一步脱水，最后通过出泥装置得到干化的污泥粉末。
进一步，张紧装置包括张紧气缸和张紧连接杆，张紧气缸连接张紧连接杆，张紧连接杆的另一端连接上张紧辊和下张紧辊。张紧气缸通过张紧连接杆推动上张紧辊和下张紧辊作直线运动，使上滤带和下滤带处于张紧的状态，方便污泥的干化处理。
进一步，纠偏装置包括纠偏气缸和纠偏连接杆，纠偏气缸连接纠偏连接杆，纠偏连接杆的另一端连接纠偏辊，纠偏辊和纠偏连接杆的连接处设有调压表。
进一步，上出泥支架上设有上刮板，上刮板连接上出泥辊，下出泥支架连接有下刮板，下刮板连接下出泥辊。上刮板和下刮板可以把残留在滤带上的污泥刮下来，方便滤带进行下一次的脱水工作。
进一步，上张紧辊和第一改向辊形成有锲形脱水入泥口，上出泥辊和下出泥辊形成有履带出泥槽，履带出泥槽连接出泥装置。
进一步，上出泥辊内设有传动轴，传动轴连接有传动皮带，传动皮带连接有电机输出轴，电机输出轴连接有驱动电机。驱动电机通过电机输出轴带动传动皮带，使滤带作匀速回转运动，带动污泥进行脱水工作。
由于采用上述技术方案，具有以下有益效果：
本实用新型为一种应用于生态河道的污泥脱水装置，该装置结构简单、科学便利、针对性强、自动化程度高，很好地解决了污泥干化的问题。驱动电机通过电机输出轴带动传动皮带，使滤带作匀速回转运动，带动污泥进行脱水工作。纠偏辊连接的纠偏装置可以避免因上滤带在脱水工作中向一侧跑偏，从而影响上滤带的工作效率。张紧装置可以使滤带在脱水干化中时刻保持张紧的状态，提高污泥脱水装置的工作效率。污泥随着上滤带的运动进入重力分离区，重力分离区可以使污泥在平稳运动的同时过滤掉污泥中的游离水，游离水通过上滤带流入第一水槽内，而污泥通过上滤带进入锲形脱水区。压滤辊有3根，3 根压滤辊通过缠绕上滤带和下滤带，使污泥在压滤辊之间受挤压再一次脱水，脱出的水流入第二水槽内，而污泥通过滤带的运动进入履带传动装置，履带传动装置通过上主动轮和下主动轮分别带动上履带和下履带，使污泥进一步脱水，最后通过出泥装置得到干化的污泥粉末。上刮板和下刮板可以把残留在滤带上的污泥刮下来，方便滤带进行下一次的脱水工作。
