申请日2015.09.03
公开(公告)日2016.01.13
IPC分类号C02F9/14
摘要
一种新型餐饮废水处理装置，其中：包括有移动床体，所述移动床体为生物膜池，所述生物膜池的上方一侧加设有隔油沉渣池，所述隔油沉渣池与生物膜池相接处设有动转筒式隔油装置，所述隔油沉渣池另一侧设有粗格栅池，所述粗格栅池内设有回转式粗格栅，所述生物膜池内设有聚乙烯悬浮填料和曝气装置，所述聚乙烯悬浮填料置于生物膜池中的中部，在聚乙烯悬浮填料的一侧设有自动排水装置，所述曝气装置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部设有一支路与污泥池连接。本实用新型使用高效移动床生物膜池，能在池内调整厌氧好氧状态，使处理效果更佳。且能自动运行，不需驻场操作。

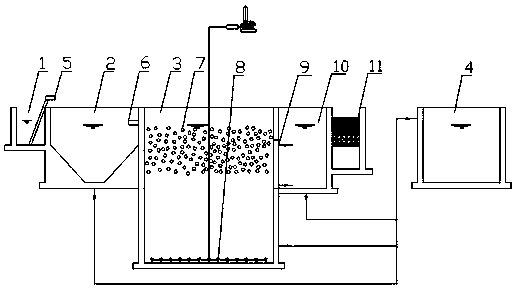

摘要附图
权利要求书
1.一种新型餐饮废水处理装置，其特征是：包括有移动床体，所述移动床体为生物膜池，所述生物膜池的上方一侧加设有隔油沉渣池，所述隔油沉渣池与生物膜池相接处设有动转筒式隔油装置，所述隔油沉渣池另一侧设有粗格栅池，所述粗格栅池内设有回转式粗格栅，所述生物膜池内设有聚乙烯悬浮填料和曝气装置，所述聚乙烯悬浮填料置于生物膜池中的中部，在聚乙烯悬浮填料的一侧设有自动排水装置，所述曝气装置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部设有一支路与污泥池连接。
2.根据权利要求1所述的一种新型餐饮废水处理装置，其特征是：所述自动排水装置在入水口处设有PH指标探测仪、BOD5指标探测仪、COD指标探测仪和油脂指标探测仪。
3.根据权利要求1所述的一种新型餐饮废水处理装置，其特征是：所述自动排水装置在出水口端连接有沉淀池和过滤池，所述过滤池由下自上依次为砂滤层和活性炭层，顶端设有出水口。
说明书
一种新型餐饮废水处理装置
技术领域
本实用新型涉及餐饮废水处理领域，特别是一种新型餐饮废水处理装置。
背景技术
餐饮废水的定义有几种说法：其一指餐饮废水即餐饮业和单位食堂产生的残渣和废料，还有一种说法是指饭店、宾馆等饮食行业排放的废水。餐饮废水中主要成分是剩余食物和水，以淀粉类、食物纤维类、动物脂肪类等有机物为主要成分，具有营养成分高、含水率高、油脂和盐分含量高、易腐发酵发臭等特点。若将之与生活垃圾一道收集、运输和处置，将会严重影响市容环境和居民生活，也会影响生活垃圾的最终处置效果。此外，餐厨垃圾中含有大量的有机物，其营养既全面又丰富，只要通过合适的处理技术，就可以使餐饮废水得到充分的“资源化”利用。
现有技术中对于餐饮废水处理的设备，其工艺复杂，占地面积大，能耗高，需要专人操作，进水期间进水量不稳定，使水质处理不稳定。
发明内容
为了克服现有技术的上述缺点，本实用新型的目的是提供后续处理效果更佳的、能自动运动的不需驻场操作的一种新型餐饮废水处理装置。
本实用新型解决其技术问题所采用的技术方案是：一种新型餐饮废水处理装置，其中：包括有移动床体，所述移动床体为生物膜池，所述生物膜池的上方一侧加设有隔油沉渣池，所述隔油沉渣池与生物膜池相接处设有动转筒式隔油装置，所述隔油沉渣池另一侧设有粗格栅池，所述粗格栅池内设有回转式粗格栅，所述生物膜池内设有聚乙烯悬浮填料和曝气装置，所述聚乙烯悬浮填料置于生物膜池中的中部，在聚乙烯悬浮填料的一侧设有自动排水装置，所述曝气装置置于生物膜池中的底部，所述隔油沉渣池底部和生物膜池底部设有一支路与污泥池连接。
所述生物膜池为移动式高效厌氧反应器，内部设有的聚乙烯悬浮填料浸没在废水中，微生物附着在填料中，通过固定填料，在厌氧微生物的作用下，废水中的有机物被厌氧分解，同时调整厌氧好氧状态，使处理效果更佳。
作为本实用新型的进一步改进：所述自动排水装置在入水口处设有PH指标探测仪、BOD5指标探测仪、COD指标探测仪和油脂指标探测仪。
作为本实用新型的进一步改进：所述自动排水装置在出水口端连接有沉淀池和过滤池，所述过滤池由下自上依次为砂滤层和活性炭层，顶端设有出水口。
与现有技术相比，本实用新型的有益效果是：
1、增加隔油沉渣池，使后续处理效果更佳。
2、使用高效移动床生物膜池，能在池内调整厌氧好氧状态，使处理效果更佳。
3、能自动运行，不需驻场操作。
