申请日2015.06.19
公开(公告)日2015.12.16
IPC分类号C02F101/30; C02F9/04
摘要
本实用新型公开了一种喷漆废水回用装置，涉及污水处理装置技术领域。所述装置包括反应池，所述反应池的一侧设有强氧化物加药装置和混凝药剂加药装置，所述强氧化物加药装置通过氧化剂加药管与所述反应池相连通，所述混凝药剂加药装置通过混凝药剂加药管与所述反应池相连通，水泵的进液口通过管路与所述反应池的出液口相连通，所述水泵的出液口通过管路与滤沙系统的进液口相连通，滤沙系统的出液口通过管路将处理后的水输送至喷漆车间，所述反应池内设有搅拌装置。所述装置具有结构简单，操作容易，药剂投加量少，占地面积小，成本低的特点。

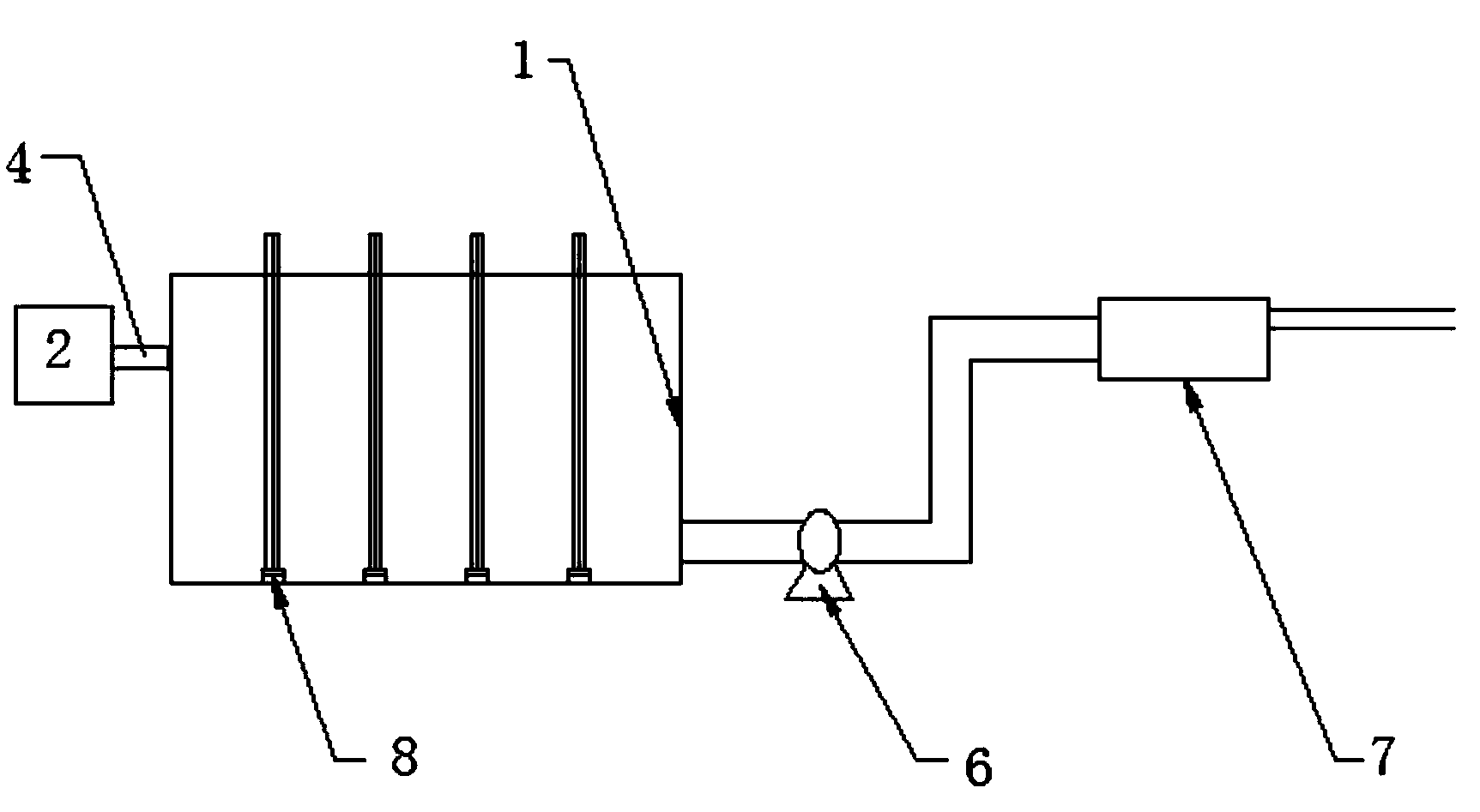

摘要附图
权利要求书
1.一种喷漆废水回用装置，其特征在于：包括反应池(1)，所述反应池(1) 的一侧设有强氧化物加药装置(2)和混凝药剂加药装置(3)，所述强氧化物加 药装置(2)通过氧化剂加药管(4)与所述反应池(1)相连通，所述混凝药剂 加药装置(3)通过混凝药剂加药管(5)与所述反应池(1)相连通，水泵(6) 的进液口通过管路与所述反应池(1)的出液口相连通，所述水泵(6)的出液 口通过管路与滤沙系统(7)的进液口相连通，滤沙系统(7)的出液口通过管 路将处理后的水输送至喷漆车间，所述反应池(1)内设有搅拌装置。
2.根据权利要求1所述的喷漆废水回用装置，其特征在于：所述搅拌装置 包括若干个穿孔曝气管(8)，所述穿孔曝气管(8)间隔的设置于反应池(1) 的底部，所述穿孔曝气管(8)与气源相连通。
说明书
喷漆废水回用装置
技术领域
本实用新型涉及污水处理装置技术领域，尤其涉及一种喷漆废水回用装置。
背景技术
随着社会经济与人类生活需求的不断提高，环境保护的重要性日益显现。 新的《环境保护法》将“推进生态文明建设，促进经济社会可持续发展”列入 立法目的。在经济发展过程中，节能减排，从源头控制污染尤其重要。喷漆废 水中含有大量漆物颗粒，其水质由所用涂料(以硝基漆、氨基漆、醇酸漆和环 氧漆为主)、溶剂(如乙醇、丙酮、酯类、苯类)和助剂而定。常规处理方法都 是先去除浮渣，然后与铝盐进行混凝，靠沉淀或上浮处理所含涂料中的颜料与 大部分树脂。处理过后水中残留部分树脂与溶剂，排进综合废水处理设施后， 普通的漂水氧化法难以将废水中的有机物氧化，导致最终排放水COD超标。
实用新型内容
本实用新型所要解决的技术问题是提供一种喷漆废水回用装置，所述装置 利用强氧化物和混凝药剂产生的具有强氧化性的羟基自由基，调整pH值，破除 喷漆废水中的各类有机物，使水质达到喷漆车间用水要求，水质稳定，结构简 单，操作容易，药剂投加量少，占地面积小，成本低。
为解决上述技术问题，本实用新型所采取的技术方案是：一种喷漆废水回 用装置，其特征在于：包括反应池，所述反应池的一侧设有强氧化物加药装置 和混凝药剂加药装置，所述强氧化物加药装置通过氧化剂加药管与所述反应池 相连通，所述混凝药剂加药装置通过混凝药剂加药管与所述反应池相连通，水 泵的进液口通过管路与所述反应池的出液口相连通，所述水泵的出液口通过管 路与滤沙系统的进液口相连通，滤沙系统的出液口通过管路将处理后的水输送 至喷漆车间，所述反应池内设有搅拌装置。
进一步优选的技术方案在于：所述搅拌装置包括若干个穿孔曝气管，所述 穿孔曝气管间隔的设置于反应池的底部，所述穿孔曝气管与气源相连通。
采用上述技术方案所产生的有益效果在于：所述装置利用强氧化物和混凝 药剂产生的具有强氧化性的羟基自由基，调整pH值，破除喷漆废水中的各类有 机物，使水质达到喷漆车间用水要求，水质稳定，结构简单，操作容易，药剂 投加量少，占地面积小，成本低。
