申请日2015.07.09
公开(公告)日2015.12.30
IPC分类号B01F15/00; C02F3/28; C02F3/02
摘要
本实用新型公开了一种用于水处理的垂直水翼桨叶搅拌装置，包括：马达、减速机、轴承及轴，所述马达设置于减速机的上方，所述轴承设置于减速机的下方，所述轴的自由末端安装有轮毂，所述轮毂的圆周面上焊接有三个均匀设置的吊耳，所述吊耳与轮毂的上端面呈45度夹角设置，所述吊耳上安装有水翼叶轮，所述水翼叶轮的长度为10m，所述水翼叶轮呈折弯型设置，包括：第一折叶、第二折叶、第三折叶及第四折叶，所述第一折叶与吊耳通过数个螺栓相连，所述第一折叶与第二折叶之间呈150°夹角设置，所述第二折叶与第三折叶之间呈140°夹角设置，所述第三折叶与第四折叶之间呈130°夹角设置，从而增加了水力停留时间，节省了能耗，提高了漂浮力。
权利要求书

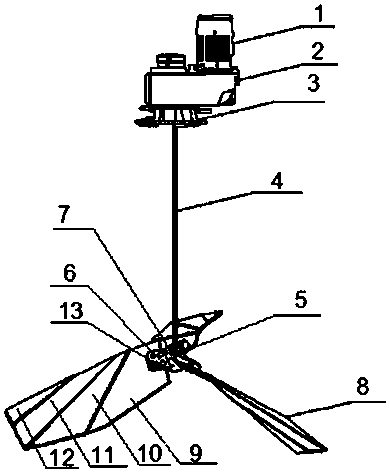

1.一种用于水处理的垂直水翼桨叶搅拌装置，其特征在于，包括：马达、减速机、轴承及轴，所述马达设置于减速机的上方，所述轴承设置于减速机的下方，所述轴设置于轴承内，所述轴的自由末端安装有轮毂，所述轮毂的圆周面上焊接有三个均匀设置的吊耳，所述吊耳与轮毂的上端面呈45度夹角设置，所述吊耳上安装有水翼叶轮，所述水翼叶轮的长度为10m，所述水翼叶轮呈折弯型设置，包括：第一折叶、第二折叶、第三折叶及第四折叶，所述第一折叶与吊耳通过数个螺栓相连，所述第一折叶与第二折叶之间呈150°夹角设置，所述第二折叶与第三折叶之间呈140°夹角设置，所述第三折叶与第四折叶之间呈130°夹角设置。
2.如权利要求1所述的一种用于水处理的垂直水翼桨叶搅拌装置，其特征在于：所述水翼叶轮由不锈钢材料制成。
3.如权利要求1所述的一种用于水处理的垂直水翼桨叶搅拌装置，其特征在于：所述吊耳呈平板状设置。
4.如权利要求1所述的一种用于水处理的垂直水翼桨叶搅拌装置，其特征在于：所述螺栓的数量为四个，所述四个螺栓呈矩形排布。
说明书
一种用于水处理的垂直水翼桨叶搅拌装置
技术领域
本实用新型涉及环境水处理技术领域，尤其涉及一种用于水处理的垂直水翼桨叶搅拌装置。
背景技术
随着我国城市建设的发展和城市化进程的加快,造成的污染越来越多，其中城市水污染问题尤为突出。全国绝大多数城市的污水处理能力远远满足不了实际需要，污水处理发展空间很大，城市污水处理设施也已成为现代化城市经济发展和水资源保护不可或缺的组成部分，搅拌器成为最常用的的污水处理设备。
污水处理搅拌器作为主要的污水处理设备，用途极广，适用于工业和城市以及农村污水处理场曝气池和厌氧池污水的处理。污水处理搅拌器主要由潜水马达、密封机构、转轮、手摇卷扬机构、电气控制等部分组成。搅拌的效果取决于液体的密度和粘度，以及池子的体积和形状。污水处理搅拌器的分类没有严格而明确的标准，但不同产品本身的技术指标与特性决定了其用途与应用条件，大致可以将污水处理搅拌器分为两类：一类是高转速、小叶轮产品，其作用偏重于混合搅拌。其特点是：流速高，紊流强烈，流场的流速梯度大，作用范围小。这类产品适用于池体空间小或对GT值有一定要求，如物化处理工艺中的混合池、反应池，生化处理系统中的选择池、厌氧池等。另一类是低转速、大叶轮，其功能则突出的表现在水力循环方面。其特点是：流场分布较为均匀，流速低缓，作用范围大。这类产品适用于对GT值没有要求，且池体空间较大，以水力循环、保持流速为目的的处理构筑物中。
我国早期的污水处理搅拌器基本都是进口产品，只是在最近几年，一些大的企业或是与国外的企业合资引进对方的技术，或是买一些国外的产品，对其进行测绘研究，从而形成自己的产品。中国的污水具有自己的特色，中国的环保事业起步较晚，投入资金不足，大部分城市的排水系统还是合流制，加上人们的环保意识尚需提高，许多露天的集水河涌都成了垃圾涌、臭水涌，大量的垃圾通过市政排水管网进入城市污水处理厂，故污水中垃圾数量多、品种多、泥沙多。现在所使用的污水处理搅拌装置大部分高耗电、高动力、需要外部附带支撑结构物、旋转时易发生织物发丝羁绊、死角多等，导致投入成本高，维修周期短，收益少。
因此，有必要提供一种解决上述技术问题的用于水处理的垂直水翼桨叶搅拌装置。
实用新型内容
本实用新型所要解决的技术问题是：提供一种可提升搅拌力、降低能耗的用于水处理的垂直水翼桨叶搅拌装置。
为实现上述目的，本实用新型采用的技术方案是：一种用于水处理的垂直水翼桨叶搅拌装置，包括：马达、减速机、轴承及轴，所述马达设置于减速机的上方，所述轴承设置于减速机的下方，所述轴设置于轴承内，所述轴的自由末端安装有轮毂，所述轮毂的圆周面上焊接有三个均匀设置的吊耳，所述吊耳与轮毂的上端面呈45度夹角设置，所述吊耳上安装有水翼叶轮，所述水翼叶轮的长度为10m，所述水翼叶轮呈折弯型设置，包括：第一折叶、第二折叶、第三折叶及第四折叶，所述第一折叶与吊耳通过数个螺栓相连，所述第一折叶与第二折叶之间呈150°夹角设置，所述第二折叶与第三折叶之间呈140°夹角设置，所述第三折叶与第四折叶之间呈130°夹角设置。
优选地，在上述的一种用于水处理的垂直水翼桨叶搅拌装置中，所述水翼叶轮由不锈钢材料制成。
优选地，在上述的一种用于水处理的垂直水翼桨叶搅拌装置中，所述吊耳呈平板状设置。
优选地，在上述的一种用于水处理的垂直水翼桨叶搅拌装置中，所述螺栓的数量为四个，所述四个螺栓呈矩形排布。
本实用新型的有益效果为：1、结构紧凑、操作维护简单、管理费低廉、安装检修方便、使用寿命长;2、全新叶轮面折弯型设计，水翼型叶轮，单片叶轮长度可达10米，可节省能耗，提高漂浮力。3、圆形、方形生物反应槽皆适用，主要适用于生化池厌氧、缺氧、好氧系统，与现有搅拌机相比较，增加了水力停留时间，提升10~23%的搅拌力，节约60%以上的能耗，即使在方形池内应用也无死角，大大改善浮渣现象。4、可以替代目前使用的水下推进器，采用水面安装形式，具有故障率低、能耗低等优点，5、本实用新型中的叶轮采用不锈钢材料制成，具有良好的塑性、韧性、焊接性及耐腐蚀性。
