申请日2015.08.14
公开(公告)日2015.12.23
IPC分类号B01D53/78
摘要
本实用新型公开了一种含盐废水焚烧炉尾气处理装置，包括冷却罐、液位控制装置，冷却罐和液位控制装置通过上连通管和下连通管连通，在冷却罐的上端一侧设有烟气进口，另一侧设有烟气出口，所述烟气进口和降温通道连通，降温通道伸入冷却罐内部，在降温通道的上部外圈设有多个压滤空气进气管和碱液进水管，降温通道上部外围设有液降管，下部外围设有围堰。本装置尾气处理效果好，效率高、反应液能循环使用。
权利要求书

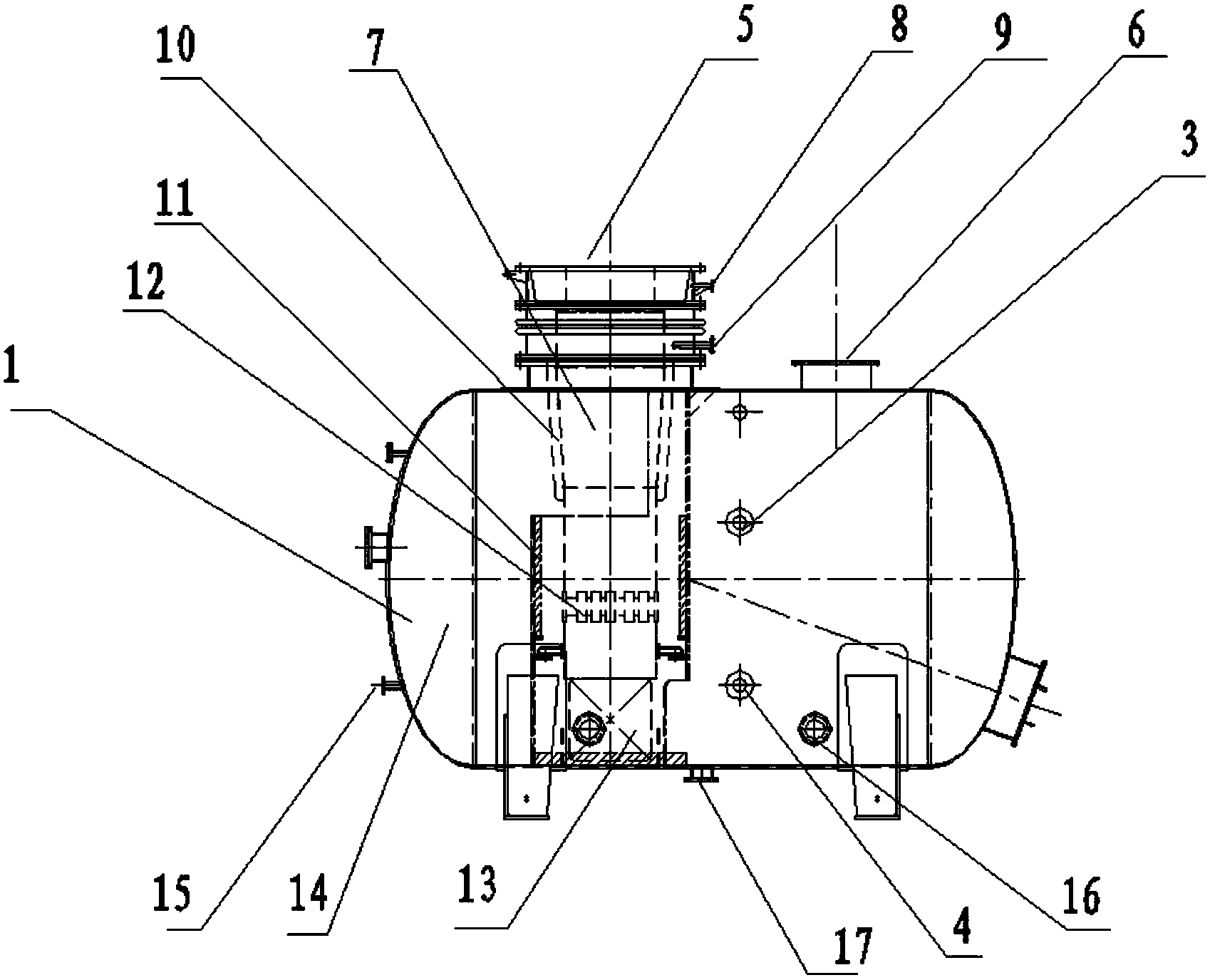

1.一种含盐废水焚烧炉尾气处理装置，包括冷却罐(1)、液位 控制装置(2)，冷却罐(1)和液位控制装置(2)通过上连通管(3) 和下连通管(4)连通，其特征在于：在冷却罐(1)的上端一侧设有 烟气进口(5)，另一侧设有烟气出口(6)，所述烟气进口(5)和降 温通道(7)连通，降温通道(7)伸入冷却罐(1)内部，在降温通 道(7)的上部外圈设有多个压滤空气进气管(8)和碱液进水管(9)， 降温通道(7)上部外围设有液降管(10)，下部外围设有围堰(11)， 降温通道(7)的内下部设有方口固气分离装置(12)，方口上设有若 干小孔，方口固气分离装置(12)的两端和围堰(11)连通，降温通 道(7)底部设有固废收集室(13)，冷却罐(1)内部灌有碱液(14)， 液面高度低于围堰(11)上口，冷却罐(1)的下部设有碱液调节进 水口(15)和出水口(16)，底部设有排空管(17)。
2.根据权利要求1所述的含盐废水焚烧炉尾气处理装置，其特 征在于：所述降温通道(7)的的上口为锯齿形圆环状。
说明书
一种含盐废水焚烧炉尾气处理装置
技术领域
本实用新型涉及垃圾焚烧炉，特别涉及一种含盐废水焚烧炉尾气 处理装置。
背景技术
含盐废水焚烧炉是专门处理液态的专用焚烧炉，利用高温热解， 充分分解废液中的有害化合物，广泛应用于化工、造纸、制药等行业。 不过该种焚烧炉的尾气往往含有多种有害物质，如二氧化硫、二噁英 等，对环境有很大的污染，需经过净化处理后才能达到排放标准。
发明内容
本实用新型的目的是提供一种净化效果好、效率高、反应液能循 环使用的含盐废水焚烧炉尾气处理装置。
为达到上述目的，本实用新型采用的技术方案是：
含盐废水焚烧炉尾气处理装置，包括冷却罐、液位控制装置，冷 却罐和液位控制装置通过上连通管和下连通管连通，在冷却罐的上端 一侧设有烟气进口，另一侧设有烟气出口，所述烟气进口和降温通道 连通，降温通道伸入冷却罐内部，在降温通道的上部外圈设有多个压 滤空气进气管和碱液进水管，降温通道上部外围设有液降管，下部外 围设有围堰，降温通道的内下部设有方口固气分离装置，方口上设有 若干小孔，方口固气分离装置的两端和围堰连通，降温通道底部设有 固废收集室，冷却罐内部灌有碱液，液面高度低于围堰上口，冷却罐 的下部设有碱液调节进水口和出水口，底部设有排空管。
为了提高碱液和尾气的接触面积，所述降温通道的的上口为锯齿 形圆环状。
方口固气分离装置的原理是气体通过方口上的小孔进入内部中 空通道，由通道两端进入围堰，固废落入固废收集室。
工作时：尾气由烟气进口进入，同时压滤空气和尾气混合，经过氢氧 化钠碱液形成的水幕，充分接触反应，去除有害成分，处理的气体经 过方口固气分离装置进入围堰，由围堰上口进入冷却罐，一部分气体 还可以和罐内的碱液反应，进一步净化气体，最后通过烟气出口排出; 工作中通过液位控制装置和碱液调节进水口和出水口及时调节冷却 罐内的液位。
本实用新型具有如下优点：尾气处理效果好，效率高、反应液能 循环使用。
