申请日2015.08.14
公开(公告)日2016.02.10
IPC分类号C02F9/14
摘要
本实用新型公开了一种用于降解大分子有机物的污水处理装置，包括格栅井，所述格栅井的右侧通过连接管连接有可溶化反应器的左侧，所述格栅井与可溶化反应器之间还设置有水泵，所述可溶化反应器的右侧通过连接管与PH调节器的左侧连接，所述PH调节器的右侧通过连接管与光合细菌段处理器的左侧连接，所述光合细菌段处理器的下端通过连接管与回流培养箱的上端连接，所述回流培养箱的左侧通过连接管与光合细菌培养箱的右侧连接，所述光合细菌段处理器的右侧通过连接管与菌体分离箱的左侧连接，所述菌体分离箱的右侧通过连接管与后处理器的左侧连接。该装置结构简单，采用光合细菌降解法，既节能，又能够使污水处理效果更好。
权利要求书

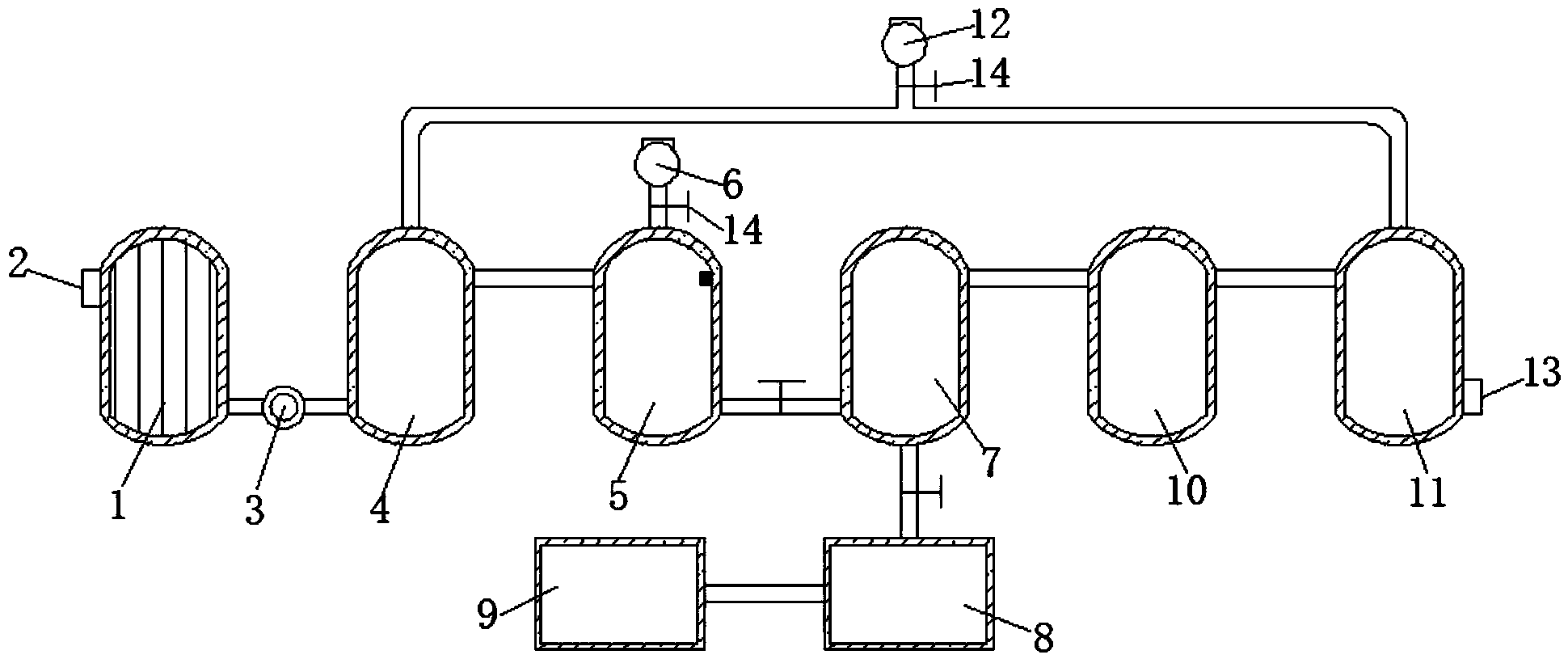

1.一种用于降解大分子有机物的污水处理装置，包括格栅井(1)，其特征在于：所述格栅井(1)的左侧设置有有机浓废水进口(2)，所述格栅井(1)的右侧通过连接管连接有可溶化反应器(4)的左侧，所述格栅井(1)与可溶化反应器(4)之间还设置有水泵(3)，所述可溶化反应器(4)的右侧通过连接管与pH调节器(5)的左侧连接，所述pH调节器(5)的上端设置有第一加药器(6)，所述pH调节器(5)的右侧通过连接管与光合细菌段处理器(7)的左侧连接，所述光合细菌段处理器(7)的下端通过连接管与回流培养箱(8)的上端连接，所述回流培养箱(8)的左侧通过连接管与光合细菌培养箱(9)的右侧连接，所述光合细菌段处理器(7)的右侧通过连接管与菌体分离箱(10)的左侧连接，所述菌体分离箱(10)的右侧通过连接管与后处理器(11)的左侧连接，所述后处理器(11)的顶端与可溶化反应器(4)的顶端均通过连接管与第二加药器(12)连接，所述第一加药器(6)与第二加药器(12)的连接管上均设置有控制阀(14)，所述后处理器(11)的右侧还设置有净水出口(13)。
2.根据权利要求1所述的一种用于降解大分子有机物的污水处理装置，其特征在于：所述格栅井(1)由不少于10个格栅板组成，且每两个格栅板之间的距离为15至30毫米。
3.根据权利要求1所述的一种用于降解大分子有机物的污水处理装置，其特征在于：所述pH调节器(5)的内腔设置有pH测试仪，且pH测试仪与设置在第一加药器(6)上的控制阀(14)电性连接。
说明书
一种用于降解大分子有机物的污水处理装置
技术领域
本实用新型涉及环保技术领域，具体为一种用于降解大分子有机物的污水处理装置。
背景技术
由于我国社会经济飞速发展，工业化进程加快，不可避免地对环境产生影响。其中工业对全国的水体污染非常严重，造成的损失已达GDP的10%。受污染的水排放到环境中去，会造成饮用水源水的污染，从而造成了水资源的短缺，极大地制约了社会进步和经济发展。
现行的污水处理方法有活性污泥法和生物膜法。然而，这些污水的处理方法对污水处理并不是很彻底，并且，很容易造成二次污染，并且，传统的污水处理方法，投入成本高，工艺复杂，最为重要的是污水处理效果不好，特别是大分子有机物，一旦处理净化不彻底，将会对环境造成很大的危害。
实用新型内容
本实用新型的目的在于提供一种用于降解大分子有机物的污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种用于降解大分子有机物的污水处理装置，包括格栅井，所述格栅井的左侧设置有有机浓废水进口，所述格栅井的右侧通过连接管连接有可溶化反应器的左侧，所述格栅井与可溶化反应器之间还设置有水泵，所述可溶化反应器的右侧通过连接管与PH调节器的左侧连接，所述PH调节器的上端设置有第一加药器，所述PH调节器的右侧通过连接管与光合细菌段处理器的左侧连接，所述光合细菌段处理器的下端通过连接管与回流培养箱的上端连接，所述回流培养箱的左侧通过连接管与光合细菌培养箱的右侧连接，所述光合细菌段处理器的右侧通过连接管与菌体分离箱的左侧连接，所述菌体分离箱的右侧通过连接管与后处理器的左侧连接，所述后处理器的顶端与可溶化反应器的顶端均通过连接管与第二加药器连接，所述第一加药器与第二加药器的连接管上均设置有控制阀，所述后处理器的右侧还设置有净水出口。
优选的，所述格栅井由不少于10个格栅板组成，且每两个格栅板之间的距离为15至30毫米。。
优选的，所述PH调节器的内腔设置有PH测试仪，且PH测试仪与设置在第一加药器上的控制阀电性连接。
与现有技术相比，本实用新型的有益效果是：该用于降解大分子有机物的污水处理装置结构简单，通过投药器在可溶化反应器内投入絮凝剂，可絮凝废水中的大部分固形物和部分大分子物质，还可以调节废水中的PH值，有利于后续处理中微生物的生长;在后处理器中通过加药器投入絮凝剂，依次破坏胶体的稳定性，从而取得较好的分离效果，净化水质;采用光合细菌对废水进行大分子降解，即实现了环保节能的效果，又可使污水处理效果更好，减少设备投入，工艺流程简单。
