申请日2015.08.14
公开(公告)日2016.04.20
IPC分类号D21F1/66; D21F1/82
摘要
短流程造纸白水处理回用系统，系统中造纸产生的白水在一沉池沉淀、分层，上层白水抽回生产车间回用，中层白水抽入二沉池沉淀后对沉淀物进行脱水回收得到长纤维，二沉池上层的白水送回生产车间回用，一沉池池底的沉淀物抽至混合池进行絮凝混合，混合后进入三沉池进行沉淀、分层，三沉池池底的沉淀抽到压滤机脱水得到短维纤维，三沉池上层的净水输送到生产车间回用。采用本技术方案，通过多级沉淀、分离，使纸厂排放的造纸白水中的造纸纤维得到大量回收，回收率较高，回收的造纸纤维按质量分成长纤维和短纤维，长纤维和短纤维分别用于制造不同质量的纸张，该系统生产流程短，企业设备投入较少。
权利要求书

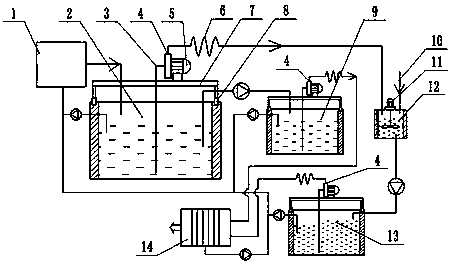

1.短流程造纸白水处理回用系统，其特征是：造纸车间(1)排出的造纸白水出水管接一沉池(2)，一沉池(2)上部的出水管接造纸车间(1)，中部的出水管接二沉池(9)，一沉池(2)上口安装有抽泥装置(4)，二沉池(9)上部的出水管接造纸车间(1)，二沉池(9)上口安装有抽泥装置(4)，二沉池上抽泥装置(4)的排泥管(6)接压滤机(14)，一沉池(2)上抽泥装置的排泥管(6)接混合池(12)，混合池(12)内安装有搅拌机(11)和絮凝剂的添加管(10)，混合池(12)的出水管接三沉池(13)，三沉池(13)上部的出水管接造纸车间(1)，三沉池(13)上口安装有抽泥装置(4)，三沉池上抽泥装置的排泥管接压滤机(14)，压滤机(14)的出水管接造纸车间(1)。
2.如权利要求1所述的短流程造纸白水处理回用系统，系统中的抽泥装置(4)由移动架(7)和抽泥泵(5)组成，移动架(7)的两侧下端安装有行走轮(8)，行走轮(8)安装在池子两侧的轨道内，抽泥泵(5)安装在移动架(7)上，抽泥泵(5)上安装有抽泥管(3)和排泥管(6)，抽泥管(3)的入口放置在池子的底部。
说明书
短流程造纸白水处理回用系统
技术领域
本发明属于造纸厂废水处理技术领域，具体涉及一种短流程造纸白水处理回用系统。
背景技术
造纸白水主要是指造纸厂造纸机的抄纸系统排出的废水，造纸白水中含有大量的细小纤维、施胶剂、防腐剂、增强剂等杂物。造纸机上用水量很大，排出的白水较多，由于造纸白水中所含杂质较多，不能直接回用于生产，造纸厂必须对白水进行处理、回用，以减少环境污染，节约水资源。
目前，处理造纸白水主要有两种方式，一种是直接处理方式，该方式仅对白水进行简单的过滤、沉淀后，去除滤渣，滤出的白水中添加新水后回用于生产，其工序简单，投资少，但处理后的白水水质较差，再次回用时会影响生产的纸张品质;另一种是间接处理方式，采用过滤、絮凝、沉淀的技术处理造纸白水，过滤出来的造纸纤维得到回收利用，回用的白水水质大大提高，但是，采用这种方法，过滤后得到的造纸长纤维回收量较少，经过絮凝、沉淀后，仅有漂浮在沉淀池表层的长纤维与白水一起被回用于生产，沉入池底的沉淀物还含量较多长纤维，这些长纤维得不到充分分离，只能与其它短纤维和杂质一起被抽出，在经过脱水后，用于制造品质较低的纸张，造成造纸白水中优质的长纤维大量浪费。
发明内容
针对现有技术中，造纸白水采用间接处理方式，存在的回收利用的优质的造纸长纤维较少，白水在经过絮凝、沉淀后得到的沉淀物中，优质的造纸长纤维得不到充分利用，仅能与其它短纤维和杂质一起用于制造品质较低的纸张，导致造纸白水中的优质造纸纤维大量浪费的问题，本发明提供一种短流程造纸白水处理回用系统。
本实用新型的具体方案是：一种短流程造纸白水处理回用系统，造纸车间排出的造纸白水出水管接一沉池，一沉池上部的出水管接造纸车间，中部的出水管接二沉池，一沉池上口安装有抽泥装置，二沉池上部的出水管接造纸车间，二沉池上口安装有抽泥装置，二沉池上抽泥装置的排泥管接压滤机，一沉池上抽泥装置的排泥管接混合池，混合池内安装有搅拌机和絮凝剂的添加管，混合池的出水管接三沉池，三沉池上部的出水管接造纸车间，三沉池上口安装有抽泥装置，三沉池上抽泥装置的排泥管接压滤机，压滤机的出水管接造纸车间;系统中的抽泥装置由移动架和抽泥泵组成，移动架的两侧下端安装有行走轮，行走轮安装在池子两侧的轨道内，抽泥泵安装在移动架上，抽泥泵上安装有抽泥管和排泥管，抽泥管的入口放置在池子的底部。
本技术方案的工作过程是：
1、造纸白水在排入一沉池后，在一沉池内进行沉淀、分层，上层的白水含有少量造纸长纤维，引回生产车间使用;一沉池中层的白水，含有大量造纸长纤维，将其引入二沉池再沉淀，二沉池上层的白水含造纸长纤维的量较少，引回净水池直接提供生产车间使用，沉淀在二沉池底部的大量造纸长纤维，用抽泥装置抽到压滤机，挤出水份，得到造纸长纤维，用于制造优质纸张，挤出的水份引回生产车间使用;
2、沉淀在一沉池底部的造纸短纤维和一些杂质，用抽泥泵抽到混合池，在混合池中加入适当的絮凝剂搅拌混合，混合后的白水放入三沉池，进行絮凝、沉淀，沉淀后，池底的造纸短纤维和杂质用抽泥装置抽出，输送到压滤机挤压水分，得到造纸短纤维，用于制造品质稍差的包装纸张，挤出的水份引生产车间使用。
采用本技术方案，纸厂排放的造纸白水中的造纸纤维得到大量回收，回收率较高，回收的造纸纤维按质量分成长纤维和短纤维，长纤维和短纤维分别用于制造不同质量的纸张;采用本技术方案工序流程短，设备投入小，特别适合中小型制约企业使用。
