申请日2015.08.14
公开(公告)日2016.03.02
IPC分类号B01D29/56; B01D29/86; B01D29/90; B01D29/94; B01D29/60
摘要
本实用新型涉及污水回收设备技术领域，具体是一种设有挡板的污水处理罐。其罐体上部分为圆柱体、下部分为球面、总高度为2.6米、圆柱体高度为2.0米、圆柱体直径为1.5米、标准容积为9000升;设有进水口和出水口;所述罐体内设有涡轮式叶片搅拌器;所述罐体内设有3块滤网，所述滤网自上至下沿同一方向倾斜设置，倾斜角度为10度;所述罐体圆柱体的中部侧面同一水平面上均匀设有1个观察口和2个照明灯;所述罐体内设有2个避免污水直接冲击所述滤网的挡板。本实用新型罐体容积大，能够连续不断处理污水，出水口不会堵塞，处理污水效率高;并且能够很容易清除滤网上的碎屑、颗粒、泥沙等固体堆积物，保证滤网不堵塞，滤网使用寿命长，持续高效地处理污水。
权利要求书

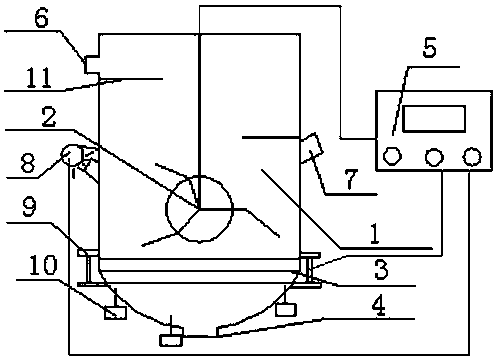

1.一种设有挡板的污水处理罐，包括罐体(1)、进水口(6)和出水口(4)，其特征在于：所述罐体(1)上部分为圆柱体、下部分为球面、总高度为2.6米、圆柱体高度为2.0米、圆柱体直径为1.5米、标准容积为9000升;所述进水口(6)设置在所述罐体(1)圆柱体的上部侧面，所述出水口(4)设置在所述罐体(1)的罐底;所述罐体(1)内设有由控制箱(5)控制的可调节转速的可升降的涡轮式叶片搅拌器(2);所述罐体(1)圆柱体的下部靠近球面处设有2块滤网(3)、球面的上部靠近圆柱体处设有1块滤网(3)，所述滤网(3)自上至下沿同一方向倾斜设置，倾斜角度为10度;所述罐体(1)圆柱体的中部侧面同一水平面上均匀设有1个观察口(7)和2个由控制箱(5)控制的固定在所述罐体(1)外壁上的照明灯(8);所述罐体(1)内进水口(6)下部、观察口(7)上部各设有1个避免污水直接冲击所述滤网(3)的挡板(11)。
2.根据权利要求1所述的污水处理罐，其特征在于：所述罐体(1)在所述的最上面的1块滤网(3)的上部断开为上、下两部分，断口位于同一水平面向外凸出并设有24组上下对应的孔，所述的孔通过螺杆与螺母连接;所述罐体(1)上部分靠近断开处沿外壁一周设有8个由控制箱(5)控制的底部带孔的伸缩轴(9);所述罐体(1)的下部分靠近断开处沿外壁一周对应设有8个带孔的突耳;所述伸缩轴(9)与所述突耳通过螺杆与螺母连接;所述罐体(1)的罐底设有3个着地后不可移动的支撑脚(10)。
3.根据权利要求1或2所述的污水处理罐，其特征在于：罐体(1)材质为不锈钢。
说明书
一种设有挡板的污水处理罐
技术领域
本实用新型涉及污水回收设备技术领域，具体是一种设有挡板的污水处理罐。
背景技术
在人造石板的生产过程中要用到大量的水，用后的水会含有人造石碎屑、各种颗粒，还有少量的泥沙等。而为了降低生产成本，节约用水，就需要将用后的污水进行处理，回收循环利用，这就需要用到污水处理罐。
现有的污水处理罐上部分为长方体形、下部分为漏斗形，容积不超过3000升，容积太小，污水处理得不及时，容易堵塞出水口，污水处理效率低，难以满足需求。
发明内容
为解决上述问题，本实用新型发明人进行设计改造，给出了本实用新型一种设有挡板的污水处理罐。它能够解决罐体容积小，容易堵塞出水口，污水处理效率低的问题。
本实用新型是通过以下技术方案实现的：一种设有挡板的污水处理罐，包括罐体、进水口和出水口，所述罐体上部分为圆柱体、下部分为球面、总高度为2.6米、圆柱体高度为2.0米、圆柱体直径为1.5米、标准容积为9000升;所述进水口设置在所述罐体圆柱体的上部侧面，所述出水口设置在所述罐体的罐底;所述罐体内设有由控制箱控制的可调节转速的可升降的涡轮式叶片搅拌器;所述罐体圆柱体的下部靠近球面处设有2块滤网、球面的上部靠近圆柱体处设有1块滤网，所述滤网自上至下沿同一方向倾斜设置，倾斜角度为10度;所述罐体圆柱体的中部侧面同一水平面上均匀设有1个观察口和2个由控制箱控制的固定在所述罐体外壁上的照明灯;所述罐体内进水口下部、观察口上部各设有1个避免污水直接冲击所述滤网的挡板。
所述罐体在所述的最上面的1块滤网的上部断开为上、下两部分，断口位于同一水平面向外凸出并设有24组上下对应的孔，所述的孔通过螺杆与螺母连接;所述罐体上部分靠近断开处沿外壁一周设有8个由控制箱控制的底部带孔的伸缩轴;所述罐体的下部分靠近断开处沿外壁一周对应设有8个带孔的突耳;所述伸缩轴与所述突耳通过螺杆与螺母连接;所述罐体的罐底设有3个着地后不可移动的支撑脚。
优选的，所述污水处理罐的材质为不锈钢。
本实用新型的有益效果是：本实用新型对比现有的污水处理罐增大了容积，能够一次性储存更多的污水;搅拌器和滤网的设置，能够防止碎屑、颗粒、泥沙等堆积凝固后堵塞污水处理罐的出水口;设置观察口和照明灯能够观察罐内滤网上是否堆满碎屑、颗粒、泥沙等;罐体设为通过螺杆与螺母连接的上、下两部分，则能够将罐体拆分开清除滤网上的堆积物;而滤网沿同一方向倾斜设置能够更方便清除堆积物;设置伸缩轴和不可移动的支撑脚，则是清理干净碎屑、颗粒、泥沙等堆积物后，更加快速方便将罐体合为一体;挡板的设置能够避免由进水口进入的污水直接冲击滤网，将滤网冲烂，延长滤网使用寿命。
本实用新型罐体容积大，能够连续不断处理污水，出水口不会堵塞，处理污水效率高;并且能够很容易清除滤网上的碎屑、颗粒、泥沙等固体堆积物，保证滤网不堵塞，持续高效地处理污水。
