申请日2015.10.15
公开(公告)日2016.03.23
IPC分类号C02F9/14
摘要
本实用新型公开了一种智能型一体化污水处理设备，包括智能型一体化污水处理设备本体，所述智能型一体化污水处理设备本体设置有三个处理等级，分别为一级处理、二级处理、三级处理，所述一级处理设置有水解酸化系统，所述二级处理设置有生化系统、沉淀池，所述三级处理包括过滤消毒装置，所述智能型一体化污水处理设备本体采用PLC控制，所述智能型一体化污水处理设备本体设置有提升泵，所述智能型一体化污水处理设备本体设置有液位仪，所述智能型一体化污水处理设备本体上设置有水泵，其结构简单，使用、安装方便，操作简单，制作简单，成本低，智能化控制、节约能源、处理效率高，出水稳定。
权利要求书
1.一种智能型一体化污水处理设备，其特征在于：包括智能型一体化污水处理设备本体，所述智能型一体化污水处理设备本体设置有三个处理等级，分别为一级处理、二级处理、三级处理，所述一级处理设置有水解酸化系统，所述二级处理设置有生化系统、沉淀池，所述三级处理包括过滤消毒装置，所述智能型一体化污水处理设备本体采用PLC控制，所述智能型一体化污水处理设备本体设置有提升泵，所述智能型一体化污水处理设备本体设置有液位仪，所述智能型一体化污水处理设备本体上设置有水泵。
2.根据权利要求1所述的智能型一体化污水处理设备，其特征在于：所述智能型一体化污水处理设备本体设置有加药泵。
3.根据权利要求1所述的智能型一体化污水处理设备，其特征在于：所述智能型一体化污水处理设备本体设置有污泥回流泵。
4.根据权利要求1所述的智能型一体化污水处理设备，其特征在于：所述智能型一体化污水处理设备本体设置有鼓风机。
5.根据权利要求1所述的智能型一体化污水处理设备，其特征在于：所述智能型一体化污水处理设备本体设置有进水系统。
6.根据权利要求1所述的智能型一体化污水处理设备，其特征在于：所述智能型一体化污水处理设备本体设置有出水系统。
说明书
一种智能型一体化污水处理设备
技术领域
本实用新型涉及一种智能型一体化污水处理设备。
背景技术
当今社会，政府和百姓均很注重环保，在“三废”中废水是人民关注的重点。人的生活离不开水，废水中的污染物质会直接或间接的对人类及大自然的生物体造成损害，并给环境带来极大的危害。在水资源日益紧张的现在，污水处理达标排放和中水回用越来越受到大家的重视。
发明内容
本实用新型要解决的技术问题是提供一种结构简单，使用、安装方便，操作简单，制作简单，成本低，智能化控制、节约能源、处理效率高，出水稳定的智能型一体化污水处理设备。

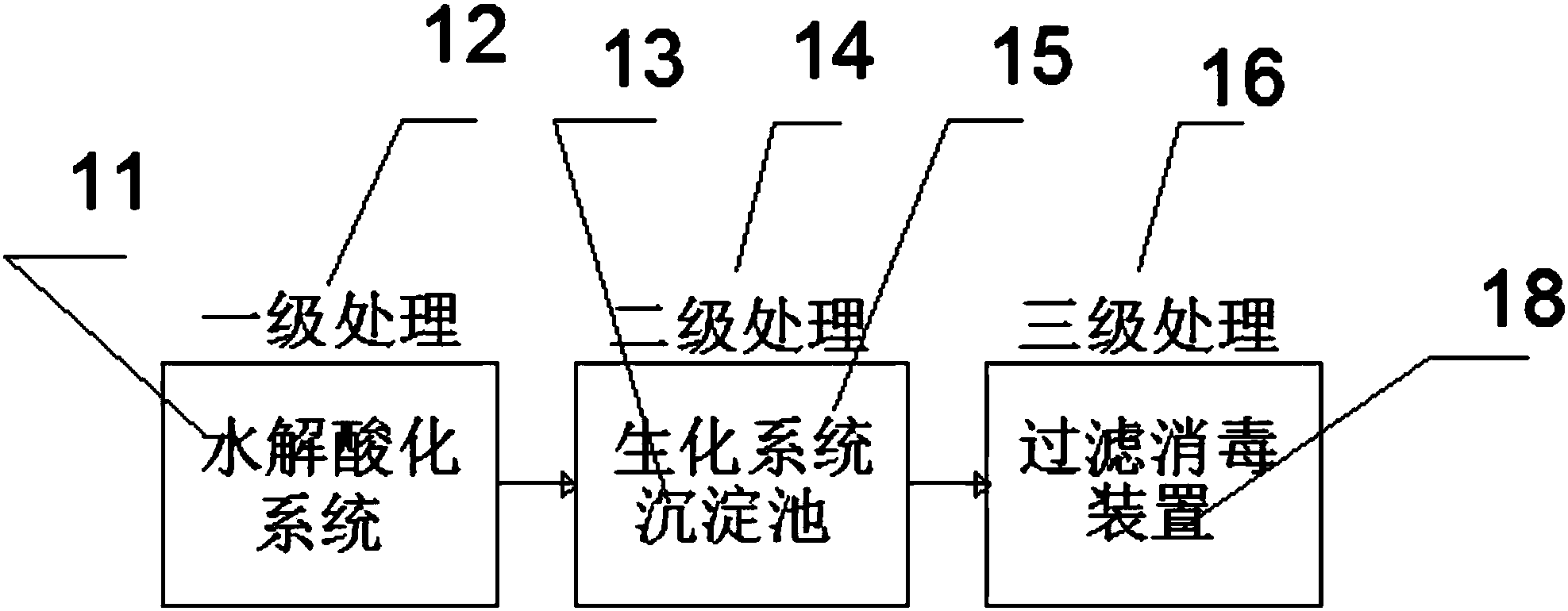

为解决上述问题，本实用新型采用如下技术方案：一种智能型一体化污水处理设备，包括智能型一体化污水处理设备本体，所述智能型一体化污水处理设备本体设置有三个处理等级，分别为一级处理、二级处理、三级处理，所述一级处理设置有水解酸化系统，所述二级处理设置有生化系统、沉淀池，所述三级处理包括过滤消毒装置，所述智能型一体化污水处理设备本体采用PLC控制，所述智能型一体化污水处理设备本体设置有提升泵，所述智能型一体化污水处理设备本体设置有液位仪，所述智能型一体化污水处理设备本体上设置有水泵。
进一步地，所述智能型一体化污水处理设备本体设置有加药泵。
进一步地，所述智能型一体化污水处理设备本体设置有污泥回流泵。
进一步地，所述智能型一体化污水处理设备本体设置有鼓风机。
进一步地，所述智能型一体化污水处理设备本体设置有进水系统。
进一步地，所述智能型一体化污水处理设备本体设置有出水系统。
本实用新型一种智能型一体化污水处理设备的效果是：本发明设备采用PLC控制，对污水站的所有动力设备进行监控，首先是针对污水提升泵进行高水位开机，低水位关机的控制，其控制通过液位仪对水位进行监控，由PLC系统发出指令，控制水泵的启停。鼓风机的控制与提升泵联动控制，当提升泵开机时，PLC系统同时向鼓风机发出指令;加药泵的控制欲鼓风机的控制相同。污泥回流泵采用PLC控制中的时间控制，每天定时回流。污水进入本设备，必须经历一级、二级和三级处理后才会排放自自然水体。污水经过一级处理时，主要是针对污水中的浮渣，泥沙等固体物进行去除，该部分的去除主要是采用物理法，利用上浮下沉的原理将漂浮物和泥沙单独隔离开来。水解酸化系统利用提升泵的冲力对污水进行混合、均匀水质二级处理采用生物法处理，在该级处理时，利用设备内微生物的新陈代谢进行有机污染物的去除，由于设备曝气时采用特殊的曝气，使得设备内同时并存着好氧微生物、兼氧微生物和厌氧微生物。最终达到去除污水中有机污染物的目的。在三级处理处采用消毒液对一级、二级处理后的污水进行消毒，去除污水中的粪大肠杆菌。从污水进入本设备时开始，污水都必须经过这三个阶段处理，经处理后污水能够稳定达标排放这一系列的动力设备全部由PLC系统进行控制协调，以达到智能的效果。设备全部采用PLC系统控制，达到智能效果，避免了设备空转，节约了电力资源。污水处理流程简单，处理效率高。污水进入设备后必须经历完各个处理流程后才会排出设备外，其处理效果能保证稳定，其结构简单，使用、安装方便，操作简单，制作简单，成本低，智能型、高效、节能、稳定。
