申请日2015.10.15
公开(公告)日2016.03.23
IPC分类号C02F3/12
摘要

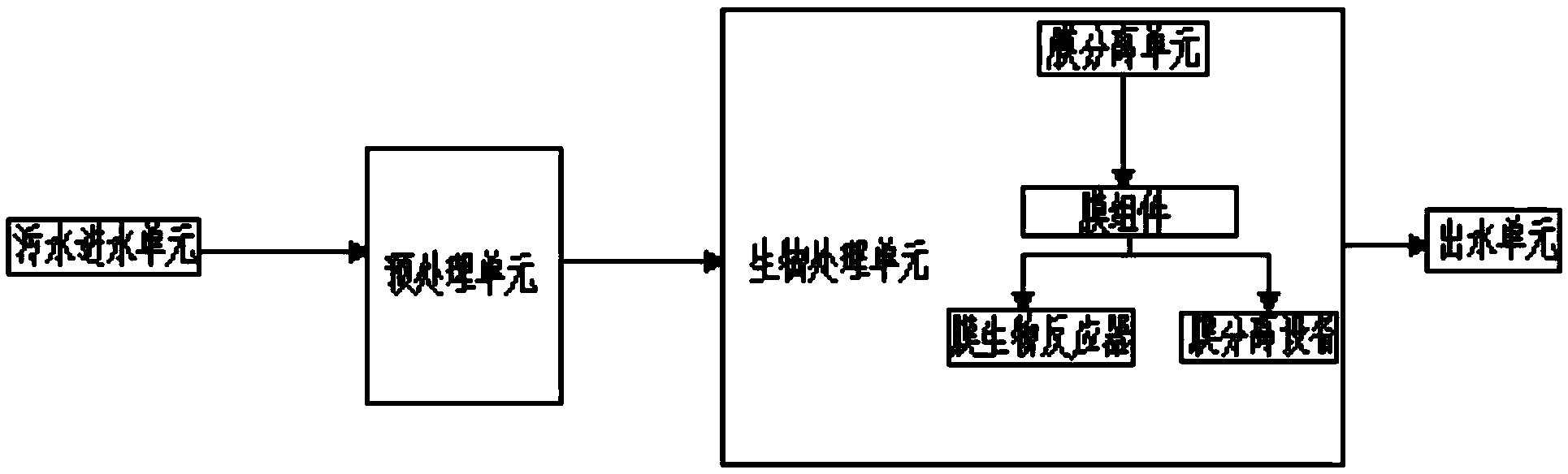

本实用新型公开了一种MBR一体化污水处理设备，包括污水进水单元、预处理单元、生物处理单元、膜分离单元和出水单元，膜分离单元设置在生物处理单元内，进水单元设置在预处理单元的前面，所述、出水单元设置在膜分离单元之后，膜分离单元为保持高活性污泥浓度的膜组件，膜组件包括膜分离设备和膜生物反应器，膜生物反应器内设置有硝化菌，污水进水单元、预处理单元、生物处理单元、膜分离单元和出水单元均连接PLC控制器，本实用新型在高MLSS与微滤膜过滤下，出水水质稳定，高品质，在高容积负荷下，停留时间短，MBR流程系统简单，占地面积小，完全取代沉淀池、砂滤单元，无污泥沉降性问题，耐负荷冲击能力强，有效处理高浓度有机废水。
权利要求书
1.一种MBR一体化污水处理设备，其特征在于：包括污水进水单元、预处理单元、生物处理单元、膜分离单元和出水单元，所述膜分离单元设置在生物处理单元内，所述进水单元设置在预处理单元的前面，所述出水单元设置在膜分离单元之后，所述膜分离单元为保持高活性污泥浓度的膜组件，所述膜组件包括膜分离设备和膜生物反应器，所述膜生物反应器内设置有硝化菌。
2.根据权利要求1所述的一种MBR一体化污水处理设备，其特征在于：所述污水进水单元、预处理单元、生物处理单元、膜分离单元和出水单元均连接PLC控制器。
说明书
一种MBR一体化污水处理设备
技术领域
本实用新型涉及一种MBR一体化污水处理设备。
背景技术
当今社会，政府和百姓均很注重环保，在“三废”中废水是人民关注的重点。人的生活离不开水，废水中的污染物质会直接或间接的对人类及大自然的生物体造成损害，并给环境带来极大的危害。在水资源日益紧张的现在，污水处理达标排放和中水回用越来越受到大家的重视，现有技术多采用三级污水处理工艺，其存在以下缺陷：工艺占地面积大，工艺池体中活性污泥浓度较低，基本无法实现生物的脱氮除磷。
发明内容
为解决上述问题，本实用新型提出了一种MBR一体化污水处理设备。
一种MBR一体化污水处理设备，包括污水进水单元、预处理单元、生物处理单元、膜分离单元和出水单元，所述膜分离单元设置在生物处理单元内，所述进水单元设置在预处理单元的前面，所述出水单元设置在膜分离单元之后，所述膜分离单元为保持高活性污泥浓度的膜组件，所述膜组件包括膜分离设备和膜生物反应器，所述膜生物反应器内设置有硝化菌。
进一步地，所述污水进水单元、预处理单元、生物处理单元、膜 分离单元和出水单元均连接PLC控制器。
本实用新型与现有技术相比较，其具有以下有益效果：本实用新的一种MBR一体化污水处理设备，在投入使用时，将传统污水处理的曝气池与二沉池合二为一，并取代了三级处理的全部工艺设施，因此可大幅减少占地面积，节省土建投资，并且以膜组件取代传统生物处理技术末端二沉池，在生物反应器中保持高活性污泥浓度，提高生物处理有机负荷，通过保持低污泥负荷减少剩余污泥量，高效地进行固液分离,其分离效果远好于传统的沉淀池,出水水质良好,出水悬浮物和浊度接近于零,可直接回用,实现了污水资源化，膜的高效截留作用,使微生物完全截留在生物反应器内,实现反应器水力停留时间(HRT)和污泥龄(SRT)的完全分离,运行控制灵活稳定，利于硝化细菌的截留和繁殖,系统硝化效率高，其硝化效果明显，对深度除磷脱氮提供可能，本实用新型在高MLSS与微滤膜过滤下，出水水质稳定，高品质，在高容积负荷下，停留时间短，无污泥沉降性问题，耐负荷冲击能力强，有效处理高浓度有机废水，利用膜分离设备截留槽内的活性污泥与大分子有机物，膜生物反应器系统内活性污泥(MLSS)浓度可提升至8000～10,000mg/L，甚至更高;污泥龄(SRT)可延长至30天以上，膜生物反应器因其有效的截留作用，可保留世代周期较长的微生物，可实现对污水深度净化。
