申请日2015.03.24
公开(公告)日2015.08.05
IPC分类号A47L11/40; A47L11/24
摘要
本实用新型涉及洗地机的技术领域，公开了一种家用立式洗地机的污水箱结构，该污水箱结构包括箱体以及设于其内的导管、导管密封件、挡板，其中，箱体上开设有用以供污水进入其内的进水口，用于连通风鼓组件以供其进行抽风的吸风口，以及用于倒出污水的出水口，出水口与箱体顶部边缘相接;导管底端与进水口密封连通，且导管顶端悬置于箱体内;挡板用于封堵吸风口以使风鼓组件与箱体分隔;导管密封件套设于导管顶端。本实用新型实施例通过在箱体内设置导管，并使该导管底端连通进水口且顶端悬空，同时在该导管顶部套设导管密封件，如此，避免了用户在家用立式洗地机机身中取出箱体时易造成污水外溢的问题，提高了用户体验效果。

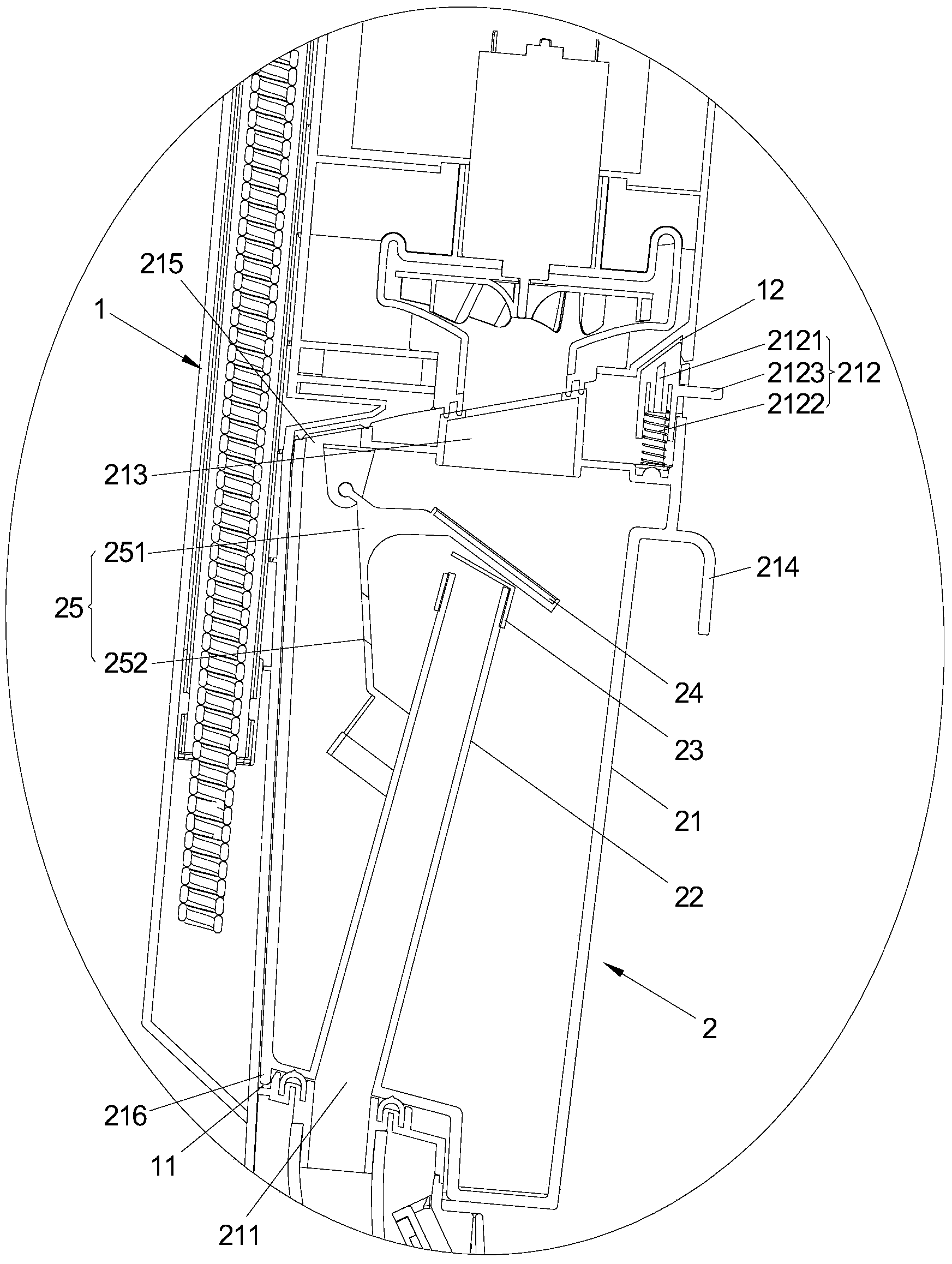

摘要附图
权利要求书
1.家用立式洗地机的污水箱结构，可拆卸安装于家用立式洗地机的机身 中，其特征在于，所述家用立式洗地机的污水箱结构包括：
箱体，其上开设有用以供污水进入其内的进水口，用于连通所述家用立式 洗地机的风鼓组件以供其进行抽风的吸风口，以及用于倒出污水的出水口，所 述出水口与所述箱体顶部的边缘相接;
导管，其倾斜设置于所述箱体内，所述导管的底端与所述进水口密封连通， 且所述导管的顶端悬置于所述箱体内;
挡板，其活动设置于所述箱体内，所述挡板用于封堵所述吸风口以使所述 风鼓组件与所述箱体分隔;
导管密封件，其套设于所述导管的顶端上。
2.如权利要求1所述的家用立式洗地机的污水箱结构，其特征在于，所述 箱体内设置有一旋转支架，所述旋转支架的一侧与所述箱体可转动连接，所述 挡板固定于所述旋转支架的另一侧上并随之同步转动。
3.如权利要求1所述的家用立式洗地机的污水箱结构，其特征在于，所述 机身上开设有安装位，所述箱体可拆卸固定于所述安装位中。
4.如权利要求3所述的家用立式洗地机的污水箱结构，其特征在于，所述 安装位的底部开设有第一定位槽，所述箱体上凸设有与所述第一定位槽定位配 合的定位扣。
5.如权利要求4所述的家用立式洗地机的污水箱结构，其特征在于，所述 安装位的顶部开设有第二定位槽，所述箱体上设置有与所述第二定位槽定位配 合的弹性组件。
6.如权利要求5所述的家用立式洗地机的污水箱结构，其特征在于，所述 弹性组件包括凸设于所述箱体上的立柱，套设于所述立柱上的复位弹簧，以及 罩设于所述复位弹簧上的按键，所述按键与所述第二定位槽定位配合。
7.如权利要求1至6任一项所述的家用立式洗地机的污水箱结构，其特征 在于，所述箱体的外壁上伸出有一扣手，所述扣手用于辅助拆卸。
说明书
家用立式洗地机的污水箱结构
技术领域
本实用新型涉及洗地机的技术领域，尤其涉及一种家用立式洗地机的污水 箱结构。
背景技术
环境卫生是影响生活质量的重要因素，因此，伴随着人们对生活质量要求 的不断提高，相应地对环境卫生的要求也越来越高，然而现代人们的工作压力 与日剧增，急需从繁重的清洁工作中解放出来，于是出现了许多清洁地面的设 备来改善环境卫生，常用的有吸尘器、自动拖布机、扫地机以及洗地机。
现有的立式洗地机中设置有用于回收污水的污水箱，当用户从此类立式洗 地机中取出其污水箱时，容易出现污水箱中的污水溢出的问题，而溢出的污水 会弄脏地面，使得用户不得不重新清理地面，这样无形中给用户带来了极大困 扰，而且此类立式洗地机的污水箱装配复杂，装配繁琐，给用户造成不便。
实用新型内容
本实用新型的目的在于提供一种家用立式洗地机的污水箱结构，旨在解决 现有技术中，现有立式洗地机的污水箱在取出时易出现污水外溢而弄脏地面的 问题。
本实用新型提供了一种家用立式洗地机的污水箱结构，可拆卸安装于家用 立式洗地机的机身中，该家用立式洗地机的污水箱结构包括：
箱体，其上开设有用以供污水进入其内的进水口，用于连通所述家用立式 洗地机的风鼓组件以供其进行抽风的吸风口，以及用于倒出污水的出水口，所 述出水口与所述箱体顶部的边缘相接;
导管，其倾斜设置于所述箱体内，所述导管的底端与所述进水口密封连通， 且所述导管的顶端悬置于所述箱体内;
挡板，其活动设置于所述箱体内，所述挡板用于封堵所述吸风口以使所述 风鼓组件与所述箱体分隔;
导管密封件，其套设于所述导管的顶端上。
优选地，所述箱体内设置有一旋转支架，所述旋转支架的一侧与所述箱体 可转动连接，所述挡板固定于所述旋转支架的另一侧上并随之同步转动。
优选地，所述机身上开设有安装位，所述箱体可拆卸固定于所述安装位中。
进一步地，所述安装位的底部开设有第一定位槽，所述箱体上凸设有与所 述第一定位槽定位配合的定位扣。
进一步地，所述安装位的顶部开设有第二定位槽，所述箱体上设置有与所 述第二定位槽定位配合的弹性组件。
优选地，所述弹性组件包括凸设于所述箱体上的立柱，套设于所述立柱上 的复位弹簧，以及罩设于所述复位弹簧上的按键，所述按键与所述第二定位槽 定位配合。
优选地，所述箱体的外壁上伸出有一扣手，所述扣手用于辅助拆卸。
基于上述技术方案，本实用新型实施例通过在箱体内设置导管，并使该导 管底端连通进水口且顶端悬空，同时在该导管顶部套设导管密封件，如此，避 免了用户在家用立式洗地机机身中取出箱体时易造成污水外溢的问题，提高了 用户体验效果。
