申请日2015.03.24
公开(公告)日2015.09.16
IPC分类号C02F9/10; C02F103/08; C02F1/04
摘要
本实用新型涉及一种用于火力发电厂的废水处理及海水淡化的联合处理装置，其特征在于：所述处理设备包括第一射流器、第二射流器、蒸发结晶器、废水多效浓缩器、循环泵、第一水泵、第二水泵、离心机、多效蒸发海水淡化器、第一淡水储存器和第一淡水储存器;本实用新型的用于火力发电厂的废水处理及海水淡化的联合处理装置，具有能耗低、成本低等优点。

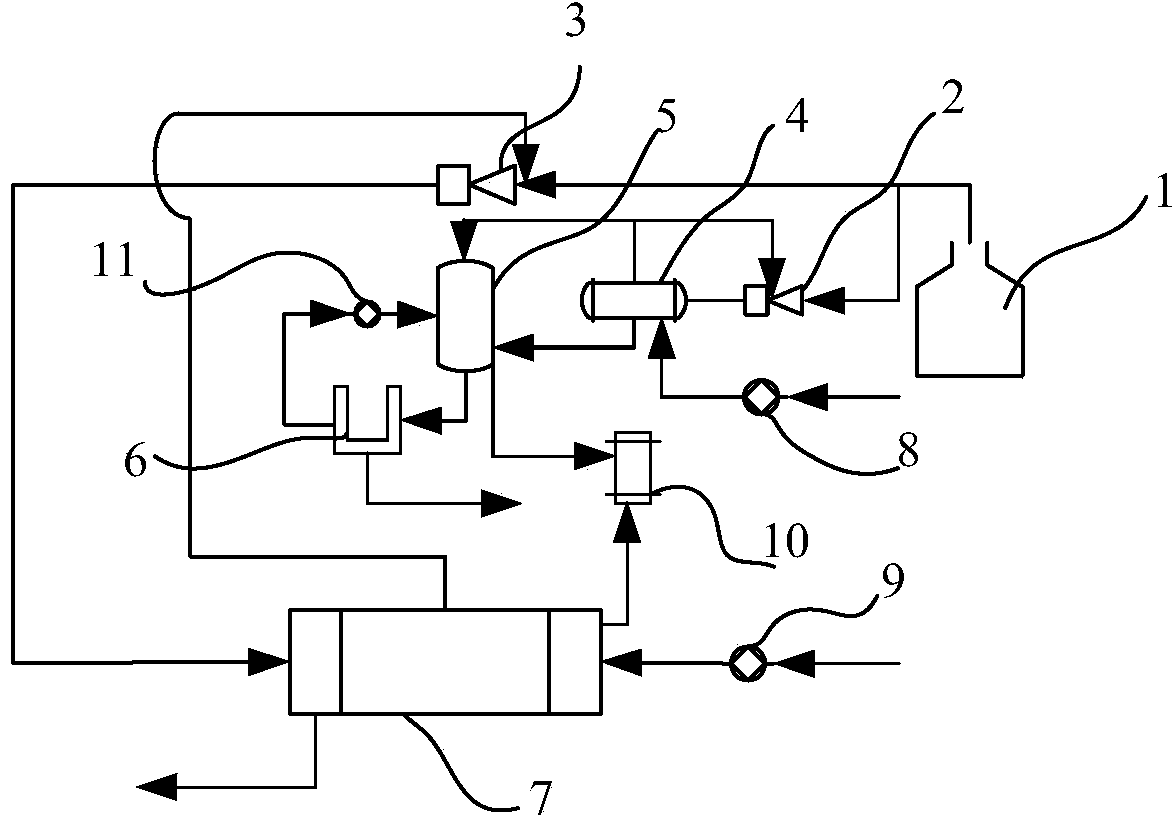

摘要附图
权利要求书
1.一种用于火力发电厂的废水处理及海水淡化的联合处理装置，其特征在 于：所述处理装置包括第一射流器、第二射流器、蒸发结晶器、废水多效浓缩 器、循环泵、第一水泵、第二水泵、离心机、多效蒸发海水淡化器、淡水储存 器;
所述废水多效浓缩器包括：浓缩废水出口、二次蒸汽出口、与第一射流器 出口联通的第一热源入口、与第一水泵联通废水入口、与淡水存储器联通的蒸 馏水出口;
所述蒸发结晶器包括：分别与第一射流器的入口和第二射流器的入口联通 的二次蒸汽出口，热源入口，与淡水存储器联通的蒸馏水出口，浆料入口，与 离心机的入口联通的浆料出口，以及离心母液入口;所述离心机的母液出口通 过管道依次与循环泵、蒸发结晶器的离心母液入口联通;
所述废水多效浓缩器的二次蒸汽出口分别与第一射流器的入口、蒸发结晶 器上的热源入口通过管道联通;
所述多效蒸发海水淡化器包括第二热源入口、海水入口、海水出口、淡水 出口，所述海水入口通过管道与第二水泵联通，所述第二热源入口通过管道与 第二射流器的出口联通，所述淡水出口通过管道与淡水存储器联通。
2.根据权利要求1所述的用于火力发电厂的废水处理及海水淡化的联合处 理装置，其特征在于：所述多效蒸发海水淡化器包括依次串联的n个第一蒸发 冷凝器，其中n为大于等于4的整数;所述第一蒸发冷凝器包括二次蒸汽出口。
3.根据权利要求2所述的用于火力发电厂的废水处理及海水淡化的联合处 理装置，其特征在于：所述多效蒸发海水淡化器的第n-1级或第n-2级的第一蒸 发冷凝器的二次蒸汽出口与第二射流器的入口联通。
4.根据权利要求2所述的用于火力发电厂的废水处理及海水淡化的联合处 理装置，其特征在于：n=5。
5.根据权利要求1所述的用于火力发电厂的废水处理及海水淡化的联合处 理装置，其特征在于：所述废水多效浓缩器为依次串联的m个第二蒸发冷凝器， m为大于等于2的整数。
6.根据权利要求5所述的用于火力发电厂的废水处理及海水淡化的联合处 理装置，其特征在于：m=3。
说明书
一种用于火力发电厂的废水处理及海水淡化的联合处理装置
技术领域
本实用新型属于废水处理与海水淡化生产设备领域，具体涉及一种用于火 力发电厂的废水处理及海水淡化的联合处理装置。
背景技术
电力是国民经济发展的重要能源，火力发电是中国和世界上许多国家生产 电能的主要方法。目前，海边建设电厂的优势非常明显，很多位于海边的火力 发电厂挥利用自生的蒸汽热源优势建设海水淡化厂，这一举措不仅能解决自身 的淡水使用问题，而且还可以输送水资源给周边城镇，解决城镇生活、工业用 水问题。但是，火力发电厂产生的废水若直接排放将会给环境带来破坏，现在 我国大部分电厂被要求废水零排放。对于火力发电厂的废水处理，目前广泛采 取得是热蒸发法，但大都是废水处理设备与海水淡化设备单独运转，如公开号 为CN102718276A的发明专利申请文件(高效的低温多效蒸发海水淡化装置)、 公开号为CN203007081U的实用新型文件(低温多效蒸发海水淡化装置)、公开 号为CN102531256A的发明专利申请文件(一种低温海水淡化工艺方法及装置); 公开号为CN20270507U的实用新型文件(多效蒸发废水处理系统)、公开号为 CN1673104A的发明专利申请文件(环氧丙烷生产废水处理方法及其多效蒸发装 置)、公开号为CN202279711U的实用新型文件(高盐废水处理的技术领域); 设备的单独运转将使得能源的利用率低，进而使得生产成本较高。
实用新型内容
为了克服现有技术的不足，本实用新型的目的在于提供一种成本低、能耗 少的用于火力发电厂的废水处理及海水淡化的联合处理装置。
为解决上述问题，本实用新型所采用的技术方案如下：
一种用于火力发电厂的废水处理及海水淡化的联合处理装置，所述处理装 置包括第一射流器、第二射流器、蒸发结晶器、废水多效浓缩器、循环泵、第 一水泵、第二水泵、离心机、多效蒸发海水淡化器、淡水储存器;所述废水多 效浓缩器包括：浓缩废水出口、二次蒸汽出口、与第一射流器出口联通的第一 热源入口、与第一水泵联通废水入口、与淡水存储器联通的蒸馏水出口;所述 蒸发结晶器包括：分别与第一射流器的入口和第二射流器的入口联通的二次蒸 汽出口，热源入口，与淡水存储器联通的蒸馏水出口，浆料入口，与离心机的 入口联通的浆料出口，以及离心母液入口;所述离心机的母液出口通过管道依 次与循环泵、蒸发结晶器的离心母液入口联通;所述废水多效浓缩器的二次蒸 汽出口分别与第一射流器的入口、蒸发结晶器上的热源入口通过管道联通;所 述多效蒸发海水淡化器包括第二热源入口、海水入口、海水出口、淡水出口， 所述海水入口通过管道与第二水泵联通，所述第二热源入口通过管道与第二射 流器的出口联通，所述淡水出口通过管道与淡水存储器联通。
采用上述结构的设计，废水进入废水多效浓缩器中，其中部分废水中的水 分蒸发形成二次蒸汽，一部分二次蒸汽通过回收进入第一射流器的入口，给后 续的废水蒸发提供热能，另一部分蒸汽通入蒸发结晶器中，给废水进一步浓缩 结晶提供热源，这样使得能量利用效率更高，节约了耗能;蒸发结晶器中的浓 缩废水受热使其水分减少，形成废水浓浆，浓浆通过浆料出口通入离心机中进 行处理，进入离心机中的废水浓浆，离心后得到的固体进行回收，离心母液则 通过循环泵泵入蒸发结晶器中继续蒸发结晶;蒸发过程中产生的蒸汽则进入第 二射流器中为后续的海水淡化提供热源，进入蒸发结晶器中的蒸汽通过换热， 温度降低，通过冷凝器时形成蒸馏水，然后排入淡水存储器中;由第一射流器 进入的蒸汽在换热时温度降低，通过冷凝器时形成蒸馏水，然后排入淡水存储 器中。海水进入多效蒸发海水淡化器中后，经过多次蒸发冷凝，形成蒸馏水、 浓海水和二次蒸汽，其中蒸馏水通入淡水存储器中，浓海水从海水出口排出， 二次蒸汽重复利用，为后续进入海水淡化处理提供热源，这样使得能量损耗量 减少，进而降低了整个设备的能耗。
本实用新型的，优选的方案为所述多效蒸发海水淡化器包括依次串联的n 个第一蒸发冷凝器，其中n为大于等于4的整数;所述第一蒸发冷凝器包括二 次蒸汽出口。
本实用新型的，优选的方案为所述多效蒸发海水淡化器的第n-1级或第n-2 级的第一蒸发冷凝器的二次蒸汽出口与第二射流器的入口联通。
本实用新型的，优选的方案为n=5。
本实用新型的，优选的方案为所述废水多效浓缩器为依次串联的m个第二 蒸发冷凝器，m为大于等于2的整数。
本实用新型的，优选的方案为m=3。
相比现有技术，本实用新型的有益效果在于：本实用新型的结构设计，将 火力发电产生的废水回收装置与海水淡化的装置有机的结合在一起，将火力发 电过程中产生的蒸汽很好的利用，并通过一系列的装置使得废水浓缩、蒸发结 晶、海水浓缩过程中产生的二次蒸汽再次利用，能够大幅降低能耗，使得整体 设备成本便宜、耗能低。
