申请日2015.03.24
公开(公告)日2015.08.19
IPC分类号F28F19/01; F28D7/00
摘要
本实用新型公开了一种废水热能回收系统，包括热交换装置、不锈钢真空储罐和不锈钢自动过滤器，所述热交换装置是由多根热交换器串联构成。通过热交换装置对高温污水的热量进行回收，从而用于他处，如节约了升温工序所需的蒸汽及循环泵电力，从而起到节能的作用，同时提高了生产效率，通过在设备中添加不锈钢自动过滤器，将污水进行过滤，不仅避免了系统内部堵塞，而且提高了热交换效率，保证了系统的稳定性，过滤后的废水再处理费用降低，有利于环保。

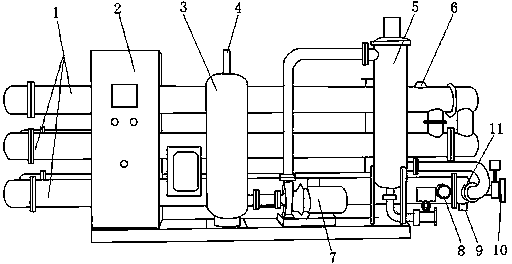

摘要附图
权利要求书
1.一种废水热能回收系统，包括热交换装置、不锈钢真空储罐和不锈钢自动过滤器，所述热交换装置是由多根热交换器串联构成，所述热交换装置首尾两端的外管上设有清水进口和清水出口，其特征在于，所述热交换装置上设置污水出口和污水进口，其中污水进口通过管道连接不锈钢自动过滤器的输出端，而不锈钢自动过滤器的输入端口通过管道连接离心泵的输出接口，所述接离心泵的输入接口连接在不锈钢真空储罐的底部，而不锈钢真空储罐的顶部设置高温水进口。
2.根据权利要求1所述的一种废水热能回收系统，其特征在于，所述清水进口连接外部供水系统，而清水出口连接锅炉的进水端口。
3.根据权利要求1所述的一种废水热能回收系统，其特征在于，所述高温水进口通过水泵连接其他系统的冷却产生的废水排放口。
4.根据权利要求1所述的一种废水热能回收系统，其特征在于，所述污水出口通过管道连接污水处理设施。
5.根据权利要求1所述的一种废水热能回收系统，其特征在于，所述污水进口的侧面连接有反冲洗接口，反冲洗接口上设置电磁阀。
说明书
一种废水热能回收系统
技术领域
本实用新型涉及一种回收系统，具体是一种废水热能回收系统。
背景技术
随着能源价格的不断上涨，印染行业的生产成本逐渐增加，在市场竞争日益激烈的新形势下，降低成本成为企业管理的首要问题，同时，伴随着国家对环保事业能源利用的重视和关注，如何节能降耗及能源的循环利用被提上了实际议程。
在印染行业中，筒子纱染缸、绞纱染缸、拉链带染缸、高温高压卷染缸、高温高压染布机等设备均采用废水热交换，排出的废水温度在40摄氏度到90摄氏度之间，而这样的高温废水直接排放处理，不仅提高了处理成本，同时造成热量的浪费。
实用新型内容
本实用新型的目的在于提供一种废水热能回收系统，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种废水热能回收系统，包括热交换装置、不锈钢真空储罐和不锈钢自动过滤器，所述热交换装置是由多根热交换器串联构成，所述热交换装置首尾两端的外管上设有清水进口和清水出口;所述热交换装置上设置污水出口和污水进口，其中污水进口通过管道连接不锈钢自动过滤器的输出端，而不锈钢自动过滤器的输入端口通过管道连接离心泵的输出接口，所述接离心泵的输入接口连接在不锈钢真空储罐的底部，而不锈钢真空储罐的顶部设置高温水进口。
作为本实用新型进一步的方案：所述清水进口连接外部供水系统，而清水出口连接锅炉的进水端口。
作为本实用新型进一步的方案：所述高温水进口通过水泵连接其他系统的冷却产生的废水排放口。
作为本实用新型进一步的方案：所述污水出口通过管道连接污水处理设施。
作为本实用新型进一步的方案：所述污水进口的侧面连接有反冲洗接口，反冲洗接口上设置电磁阀。
与现有技术相比，本实用新型的有益效果是：通过热交换装置对对高温污水的热量进行回收，从而用于他处，如节约了升温工序所需的蒸汽及循环泵电力，从而起到节能的作用，同时提高了生产效率，通过在设备中添加不锈钢自动过滤器，将污水进行过滤，不仅避免了系统内部堵塞，而且提高了热交换效率，保证了系统的稳定性，过滤后的废水再处理费用降低，有利于环保。本实用与同行业相比节约生产成本，增加销售额，提高竞争力，率先落实国家节能减排任务指标，提高企业清洁生产形象，确保了其竞争优势。
