申请日2015.10.14
公开(公告)日2016.06.08
IPC分类号C02F9/04
摘要
本实用新型公开了一种生活废水净化装置，包括污水收集池、反应池、平衡池和水下曝气器;所述平衡池内部设有搅拌轴，搅拌轴伸出平衡池的部分连接有搅拌电机，搅拌电机左侧的平衡池上设有加药箱，加药箱的底部设有加药电机，加药电机连接有喷药管，喷药管设在平衡池的内部上方，平衡池的左侧壁上设有第二水管的连接口，搅拌轴的下部设有若干个搅拌叶片，平衡池的底部设有出水口，出水口上设有阀门，此外，平衡池内侧壁的下方设有酸碱度监测器。本实用新型设有的设有的第一过滤层和搅拌装置能够有效的除去污水中所含的固体杂质，设有的加药箱和酸碱度监测器能够实时监测水体的酸碱度，并调节水体的酸碱度。
权利要求书

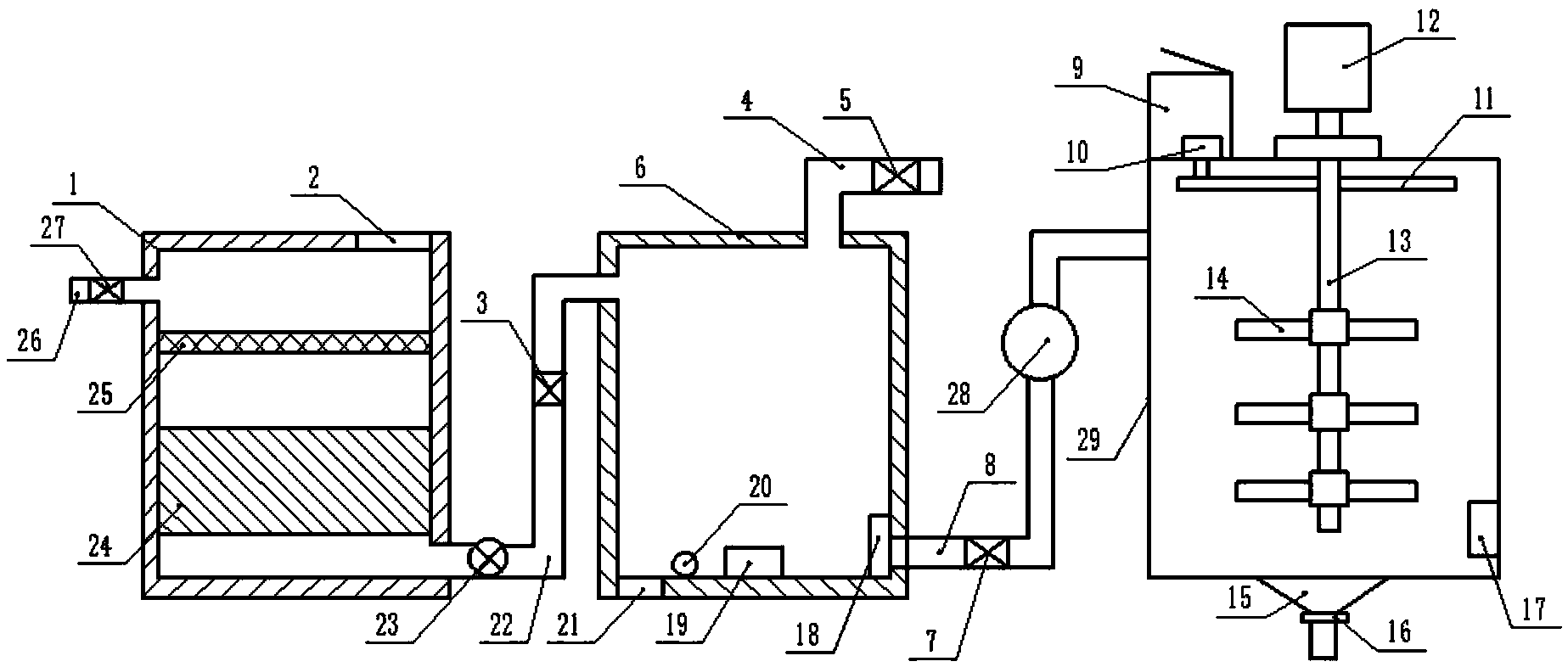

1.一种生活废水净化装置，包括污水收集池(1)、反应池(6)、平衡池(29)和水下曝气器(19);其特征在于，所述污水收集池(1)的上部一侧设有进水管(26)，进水管(26)上设有第一电磁阀(27)，进水管(26)下方的池体内部设有横向的隔网(25)，隔网(25)下部的池体内设有与隔网(25)平行的过滤层(24)，此外，污水收集池(1)的上端设有清理口(2)，污水收集池(1)下部的另一侧连接第一水管(22)的一端，第一水管(22)的另一端连接反应池(6)一侧的上部，第一水管(22)上依次设有水泵(23)和第二电磁阀(3);在所述反应池(6)的上端设有进口管(4)，进口管(4)上设有第三电磁阀(5)，进口管(4)内装有絮凝剂，反应池(6)的底部中间处设有水下曝气器(19)，水下曝气器(19)的一侧设有压力传感器(20)，反应池(6)的底部一侧设有清污口(21)，反应池(6)底部的另一侧设有出水口，出水口连接第二水管(8)，出水口上设有第一过滤器(18)，反应池(6)与平衡池(29)的下部之间设有第二水管(8)，第二水管(8)上设有水泵(28)，水泵(28)的出水口设在平衡池(29)内;所述平衡池(29)内部设有搅拌轴(13)，搅拌轴(13)伸出平衡池(29)的部分连接有搅拌电机(12)，搅拌电机(12)左侧的平衡池(29)上设有加药箱(9)，加药箱(9)的底部设有加药电机(10)，加药电机(10)连接有喷药管(11)，喷药管(11)设在平衡池(29)的内部上方，平衡池(29)的左侧壁上设有第二水管(8)的连接口，搅拌轴(13)的下部设有若干个搅拌叶片(14)，平衡池(29)的底部设有出水口(15)，出水口(15)上设有阀门(16)，此外，平衡池(29)内侧壁的下方设有酸碱度监测器(17)。
2.根据权利要求1所述的一种生活废水净化装置，其特征在于，所述水下曝气器(19)为微孔曝气器或射流曝气器。
3.根据权利要求1所述的一种生活废水净化装置，其特征在于，所述第二水管(8)上设有第四电磁阀(7)。
说明书
一种生活废水净化装置
技术领域
本实用新型涉及污水处理净化领域，具体是一种生活废水净化装置。
背景技术
当前，随着生活水平的提高，人们对水的需求量也在逐渐增大，在生活中会产生大量的污水和废水，如果直接排放不仅会对环境造成污染，而且极大的浪费了资源，现今的水污染问题日趋严重，如何处理口常污水成为社会的一大难题。现有的一些污水净化装置因结构设置的较为简单，不能够很好的满足人们的要求，往往会出现净水效果不好和净水效率差等问题，有时还会出现酸碱度不平衡的情况。现有的一些污水处理设备大多针对大型的国有企业，设备庞大、系统繁杂。
实用新型内容
本实用新型的目的在于提供一种结构简单、使用方便的生活废水净化装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：
一种生活废水净化装置，包括污水收集池、反应池、平衡池和水下曝气器，所述污水收集池的上部一侧设有进水管，进水管上设有第一电磁阀，进水管下方的池体内部设有横向的隔网，隔网下部的池体内设有与隔网平行的过滤层，此外，污水收集池的上端设有清理口，污水收集池下部的另一侧连接第一水管的一端，第一水管的另一端连接反应池一侧的上部，第一水管上依次设有水泵和第二电磁阀;在所述反应池的上端设有进口管，进口管上设有第三电磁阀，进口管内装有絮凝剂，反应池的底部中间处设有水下曝气器，水下曝气器的一侧设有压力传感器，反应池的底部一侧设有清污口，反应池底部的另一侧设有出水口，出水口连接第二水管，出水口上设有第一过滤器，反应池与平衡池的下部之间设有第二水管，第二水管上设有水泵，水泵的出水口设在平衡池内;所述平衡池内部设有搅拌轴，搅拌轴伸出平衡池的部分连接有搅拌电机，搅拌电机左侧的平衡池上设有加药箱，加药箱的底部设有加药电机，加药电机连接有喷药管，喷药管设在平衡池的内部上方，平衡池的左侧壁上设有第二水管的连接口，搅拌轴的下部设有若干个搅拌叶片，平衡池的底部设有出水口，出水口上设有阀门，此外，平衡池内侧壁的下方设有酸碱度监测器。
进一步的：所述水下曝气器为微孔曝气器或射流曝气器。
进一步的：所述第二水管上设有第四电磁阀。
与现有技术相比，本实用新型的结构简单、使用方便，设有的设有的第一过滤层和搅拌装置能够有效的除去污水中所含的固体杂质，设有的加药箱和酸碱度监测器能够实时监测水体的酸碱度，并调节水体的酸碱度。
