申请日2015.03.24
公开(公告)日2015.09.16
IPC分类号C02F9/14
摘要
本实用新型涉及一种智能生态塘污水处理系统，它包括格栅，格栅通过管道连接有沉砂池，沉砂池的上部通过管道连接水泵，水泵的出水口设置流量调节阀，流量调节阀连接有控制器，水泵连接有厌氧处理池，厌氧处理池连接有曝气池塘，曝气池塘通过管道连接有水生植物塘A，水生植物塘A内部设置有污水检测仪A，人工浮岛设置有浮床载体，浮床载体设置有水生植物和自动固定化微生物菌投放装置A，水生植物塘A的下部通过管道连接养鱼塘，养鱼塘连接水生植物塘B，水生植物塘B连接芦苇湿地塘，芦苇湿地塘连接有净化水收集池，具有结构简单、建造成本低、运行维护方便、能够污水处理回收、节约水源、同时能够绿化环境，并且可以产生经济效益的优点。

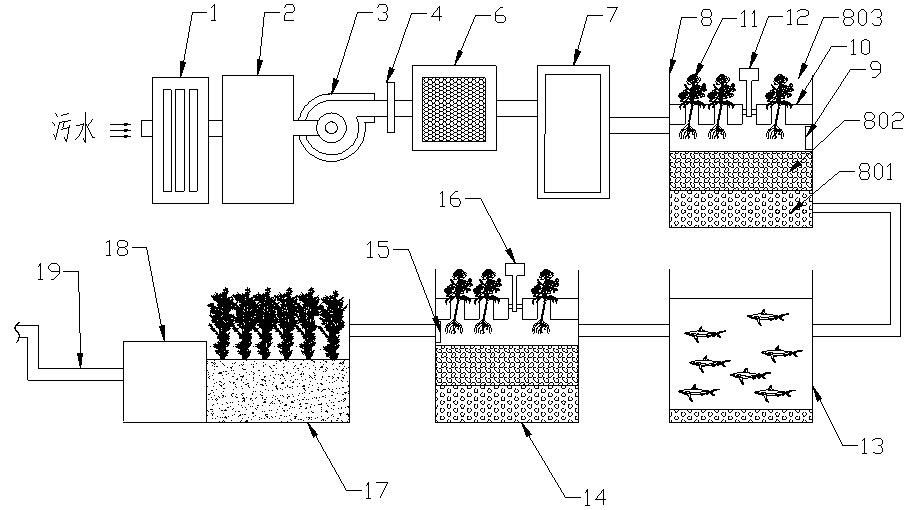

摘要附图
权利要求书
1.一种智能生态塘污水处理系统，它包括格栅，其特征在于：所述的格栅通过管道连接有沉砂池，所述的沉砂池的上部通过管道连接有水泵，所述的水泵的出水口设置有流量调节阀，所述的流量调节阀连接有控制器，水泵连接有厌氧处理池，所述的厌氧处理池连接有曝气池塘，所述的曝气池塘通过管道连接有水生植物塘A，所述的水生植物塘A从下到上依次设置有卵石层、粗砂层和人工浮岛，水生植物塘A内部设置有污水检测仪A，所述的人工浮岛设置有浮床载体，所述的浮床载体设置有水生植物和自动固定化微生物菌投放装置A，所述的自动固定化微生物菌投放装置A和污水检测仪A与控制器连接，水生植物塘A的下部通过管道连接养鱼塘，所述的养鱼塘连接有水生植物塘B，所述的水生植物塘B内部设置有污水检测仪B和自动固定化微生物菌投放装置B，水生植物塘B的下部通过管道连接芦苇湿地塘，所述的芦苇湿地塘连接有净化水收集池，所述的净化水收集池连接有出水管。
2.根据权利要求1所述的一种智能生态塘污水处理系统，其特征在于：所述的流量调节阀与控制器单向连接。
3.根据权利要求1所述的一种智能生态塘污水处理系统，其特征在于：所述的水生植物塘A与养鱼塘连接管道设置在水生植物塘A的卵石层处。
4.根据权利要求1所述的一种智能生态塘污水处理系统，其特征在于：所述的污水检测仪A通过信号线连接控制器，并由控制器连接自动固定化微生物菌投放装置A。
5.根据权利要求1所述的一种智能生态塘污水处理系统，其特征在于：所述的污水检测仪B通过信号线连接控制器，并由控制器连接自动固定化微生物菌投放装置B。
说明书
一种智能生态塘污水处理系统
技术领域
本实用新型属于污水处理领域，特别涉及一种智能生态塘污水处理系统。
背景技术
随着人类社会的进一步发展，环境保护愈来愈受到全世界的关注，其中，由于水是人类生存不可或缺的一部分，所以水污染治理问题尤为引起重视;近年来，地表水污染是当今我国面临的一大环境难题，其中水体富营养化问题因为其广泛性和突出性一直受到科研和工程人员的关注。治理水体富营养化的方法很多，目前，城市生活污水主要采用的是集中收集处理，部分甚至直接排放到河流、湖泊中，造成了环境的污染，而集中处理污水不仅浪费大量的土地，浪费巨大的资源，同时，容易造成对环境的二次伤害，另外，也使得当地的环境更加的脆弱，更容易遭到破坏，所以，应用生物工程的方法，遵循应用生态系统中物种共生、物质再生循环及结构与功能协调等原则，以整体调控为手段，以人与自然的协调关系为基础，以高效和谐为方向，为人类社会及自然环境双受益和资源环境可持续发展设计的具有物质多层分级利用、良性循环的生产工艺体系，因此找到一种具有结构简单、建造成本低、运行维护方便、能够污水处理回收、节约水源、同时能够绿化环境，并且可以产生经济效益的智能生态塘污水处理系统就十分必要了。
发明内容
本实用新型的目的是为了克服现有技术的不足，而提供一种结构简单、建造成本低、运行维护方便、能够污水处理回收、节约水源、同时能够绿化环境，并且可以产生经济效益的智能生态塘污水处理系统。
本实用新型采用的技术方案是这样实现的：一种智能生态塘污水处理系统，它包括格栅，所述的格栅通过管道连接有沉砂池，所述的沉砂池的上部通过管道连接有水泵，所述的水泵的出水口设置有流量调节阀，所述的流量调节阀连接有控制器，水泵连接有厌氧处理池，所述的厌氧处理池连接有曝气池塘，所述的曝气池塘通过管道连接有水生植物塘A，所述的水生植物塘A从下到上依次设置有卵石层、粗砂层和人工浮岛，水生植物塘A内部设置有污水检测仪A，所述的人工浮岛设置有浮床载体，所述的浮床载体设置有水生植物和自动固定化微生物菌投放装置A，所述的自动固定化微生物菌投放装置A和污水检测仪A与控制器连接，水生植物塘A的下部通过管道连接养鱼塘，所述的养鱼塘连接有水生植物塘B，所述的水生植物塘B内部设置有污水检测仪B和自动固定化微生物菌投放装置B，水生植物塘B的下部通过管道连接芦苇湿地塘，所述的芦苇湿地塘连接有净化水收集池，所述的净化水收集池连接有出水管。
所述的流量调节阀与控制器单向连接。
所述的水生植物塘A与养鱼塘连接管道设置在水生植物塘A的卵石层处。
所述的污水检测仪A通过信号线连接控制器，并由控制器连接自动固定化微生物菌投放装置A。
所述的污水检测仪B通过信号线连接控制器，并由控制器连接自动固定化微生物菌投放装置B。
本实用新型的有益效果：本实用新型一种智能生态塘污水处理系统，它包括格栅，污水先经过格栅的预处理，出去污水中较大的垃圾，这种设置可以避免将较大的垃圾流入生态塘中，经过格栅预处理后的污水流入沉砂池，经过沉砂池的沉淀过滤，去除污水中的颗粒状杂质，是污水的水质进一步的得到改善，然后，经水泵将处理后的污水注入厌氧处理池，通过对污水的厌氧处理，将污水中的大量的有机物分解转换，以便于后续的生态处理污水，然后将处理后的污水流入曝气池塘，通过机械曝气处理，增加污水中的含氧量，有利于污水的进一步的处理，然后将曝气处理后的污水流入到水生植物塘A，通过水生植物塘A内部的水生植物处理富营养化的污水，一方面净化污水，另一方面也为水生植物生长提供养分，同时通过设置在水生植物塘A内的污水检测仪A的检测，然后经控制器控制自动固定化微生物投放装置A进行投放固定化微生物菌剂，这样就可以达到高效的脱氮效果，并且能有效的消除有机物污染，这种结构能够精确的投放菌剂，防止造成二次污染，同时可以实时监测，当污水检测仪A检测到污水超出设置的净化指标时，可通过控制器调节流量调节阀，调节流量的大小，来维持生态塘的正常的运行，污水在经过水生植物塘A净化后，由设置在卵石层处的管道将水流入到养鱼塘，然后通过养鱼塘流入水生植物塘B，再次经过水生植物的过滤净化，然后通过设置在水生植物塘B内的污水检测仪B检测，通过自动固定化微生物菌投放装置B定量投放固定化微生物菌剂来实现水质的进一步净化，然后流入芦苇湿地塘，经芦苇湿地的漫流净化使得水质净化完全，然后可以进行水资源的利用，可以灌溉和补充地下水，完成水资源的循环利用，本实用新型具有结构简单、建造成本低、运行维护方便、能够污水处理回收、节约水源、同时能够绿化环境，并且可以产生经济效益的优点。
