申请日2015.03.24
公开(公告)日2015.09.23
IPC分类号C02F3/28
摘要
本实用新型公开了一种农村庭院式污水处理系统，污水处理系统包括搅拌池、沼气池和太阳能集热装置，搅拌池的顶部设置有上盖，上盖的顶部设置有驱动装置，搅拌池内设置有电热棒、破碎装置和至少两个卡爪，破碎装置包括搅拌轴、刀片和网罩，沼气池包括挡板、发酵室和储气室，发酵室的底部设置有加热盘，储气室的顶部设置有活动端盖，活动端盖上设置有排气口，太阳能集热装置包括太阳能集热罩和储能箱，储能箱通过电缆线与驱动装置和积水箱相连接，本实用新型结构简单，实用性强，通过改变传统的集中处理污水的方法，采用庭院式污水处理系统，降低了成本和管道的维修费用，延长了使用寿命，提高安全性能，降低了能耗，提高了综合利用效率。

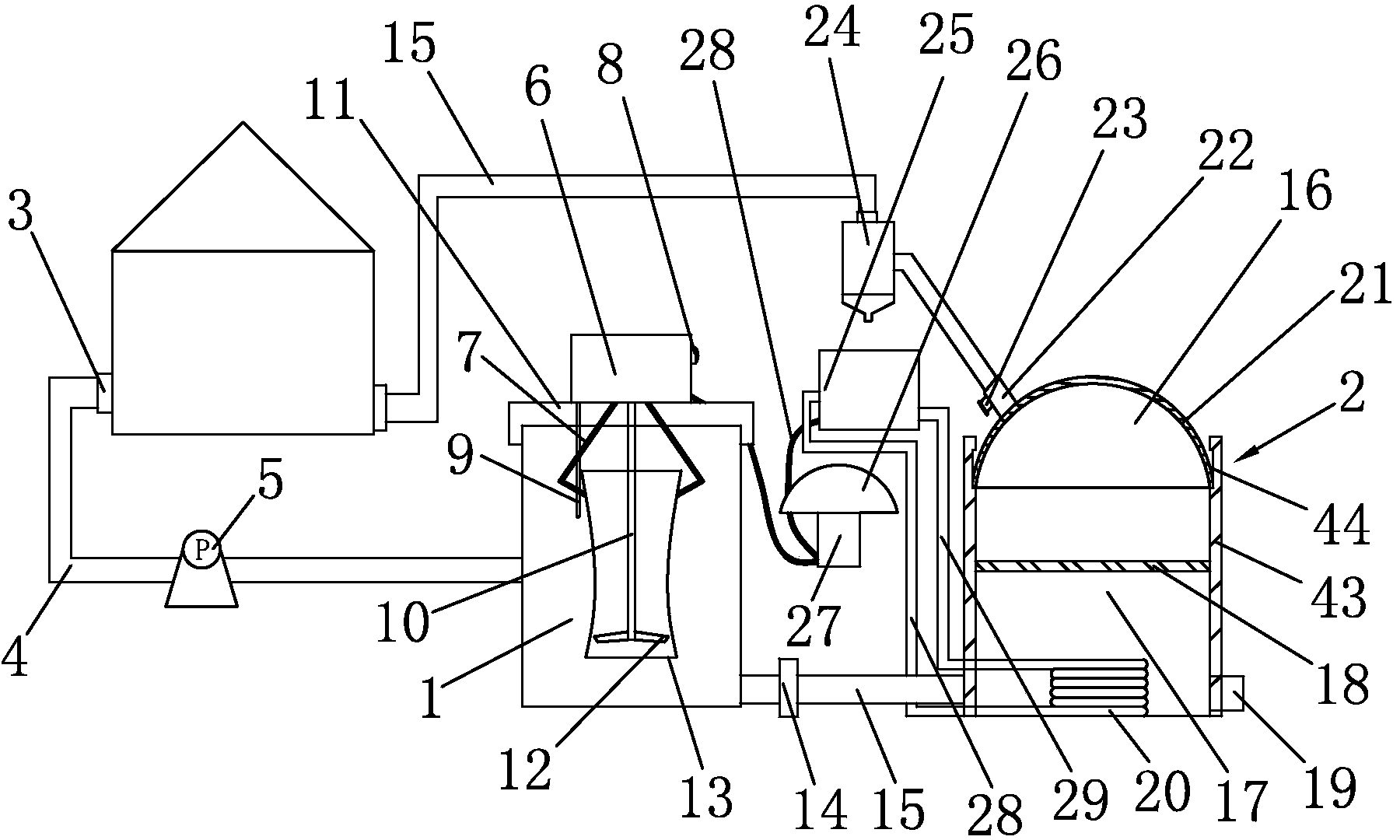

摘要附图
权利要求书
1.一种农村庭院式污水处理系统，其特征在于：所述污水处理系统包括搅拌池、沼气池和太阳能集热装置，所述搅拌池通过排污管与污水出口相连接，所述排污管上设置有抽污泵，所述搅拌池的顶部设置有上盖，所述上盖的顶部设置有驱动装置，所述驱动装置的右侧设置有卡爪按钮，所述搅拌池内设置有电热棒、破碎装置和至少两个卡爪，所述电热棒与所述驱动装置相连接，所述破碎装置包括搅拌轴、刀片和网罩，所述刀片位于所述搅拌轴的底部，所述网罩通过所述卡爪与所述驱动装置相连接，所述网罩上设置有紧固圈，所述网罩包括第一网罩和第二网罩，所述第一网罩和所述第二网罩上均设置有网孔，所述第一网罩通过固定装置与所述第二网罩相连接，所述搅拌池通过输送管与所述沼气池相连接，所述沼气池包括挡板、发酵室和储气室，所述挡板的上端设置有卡槽，所述发酵室的底部设置有加热盘，所述加热盘的底部与进水管相通，所述加热盘的顶部与出水管相通，所述发酵室内设置有滤网层，所述发酵室的右侧下端设置有排料口，所述储气室的顶部设置有活动端盖，所述活动端盖限位在所述卡槽内，所述活动端盖上设置有排气口，所述排气口通过所述输送管与沼气进口相通，所述排气口与所述沼气进口之间的所述输送管上设置有气液分离器，所述气液分离器的顶部设置有出气口，分离滤筒的底部设置有排液口，所述排液口上设置有排水开关，所述气液分离器内设置有所述分离滤筒、导气筒、挡液板和液滴聚集网，所述导气筒固定连接在所述分离滤筒上，所述挡液板位于所述导气筒的上方，所述液滴聚集网位于所述分离滤筒的下方，所述气液分离器的下方设置有积水箱，所述太阳能集热装置包括太阳能集热罩和储能箱，所述太阳能集热罩位于所述储能箱的上方，所述储能箱通过电缆线与所述驱动装置和所述积水箱相连接。
2.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述刀片材料为不锈钢材料。
3.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述刀片呈螺旋状。
4.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述搅拌池与所述沼气池之间的所述输送管上设置有计量槽。
5.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述气液分离器的下部呈漏斗状。
6.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述进水管和所述出水管均与所述积水箱相连接。
7.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述排气口上设置有安全阀。
8.根据权利要求1所述的一种农村庭院式污水处理系统，其特征在于：所述固定装置包括固定板和六角螺钉，所述六角螺钉穿过所述固定板实现所述第一网罩与所述第二网罩的连接。
说明书
一种农村庭院式污水处理系统
技术领域
本实用新型涉及一种农村庭院式污水处理系统。
背景技术
农村污水由于地区分散、人口数量较大、收集难等原因，造成农村污水成 为水污染的主要组成因素。农村污水中含有大量的有机物和氮、磷等无机盐类， 如果直接排放，不仅会对生态环境造成污染，而且还会造成资源的浪费。
现在的农村污水处理一般采用集中处理的方法。但是这种处理污水的方法， 成本较高，维修费用多，对污水输送管道的要求高，占地面积大。而且在污水 的输送过程中容易出现渗漏的情况，造成地下水源和土壤的污染。
实用新型内容
本实用新型目的在于针对现有技术所存在的不足而提供一种农村庭院式污 水处理系统的技术方案，通过在农户家中建立沼气池，改变传统的集中处理污 水的方法，降低了成本和维修费用，提高了污水的利用率，使用时也更加的安 全方便，降低了能耗，提高了综合利用率。
为了解决上述技术问题，本实用新型采用如下技术方案：
一种农村庭院式污水处理系统，其特征在于：污水处理系统包括搅拌池、 沼气池和太阳能集热装置，搅拌池通过排污管与污水出口相连接，排污管上设 置有抽污泵，搅拌池的顶部设置有上盖，上盖的顶部设置有驱动装置，驱动装 置的右侧设置有卡爪按钮，搅拌池内设置有电热棒、破碎装置和至少两个卡爪， 电热棒与驱动装置相连接，破碎装置包括搅拌轴、刀片和网罩，刀片位于搅拌 轴的底部，网罩通过卡爪与驱动装置相连接，网罩上设置有紧固圈，网罩包括 第一网罩和第二网罩，第一网罩和第二网罩上均设置有网孔，第一网罩通过固 定装置与第二网罩相连接，搅拌池通过输送管与沼气池相连接，沼气池包括挡 板、发酵室和储气室，挡板的上端设置有卡槽，发酵室的底部设置有加热盘， 加热盘的底部与进水管相通，加热盘的顶部与出水管相通，发酵室内设置有滤 网层，发酵室的右侧下端设置有排料口，储气室的顶部设置有活动端盖，活动 端盖限位在卡槽内，活动端盖上设置有排气口，排气口通过输送管与沼气进口 相通，排气口与沼气进口之间的输送管上设置有气液分离器，气液分离器的顶 部设置有出气口，分离滤筒的底部设置有排液口，排液口上设置有排水开关， 气液分离器内设置有分离滤筒、导气筒、挡液板和液滴聚集网，导气筒固定连 接在分离滤筒上，挡液板位于导气筒的上方，液滴聚集网位于分离滤筒的下方， 气液分离器的下方设置有积水箱，太阳能集热装置包括太阳能集热罩和储能箱， 太阳能集热罩位于储能箱的上方，储能箱通过电缆线与驱动装置和积水箱相连 接;抽污泵的设计，可以将污水输送到搅拌池，使得管道不易于堵塞，加快了 庭院式污水处理系统的工作速度，节约了时间，减少了管道的维修费用，延长 了管道的使用寿命，上盖的设计，可以避免搅拌过程中污水的喷溅，保护了生 态环境，使得操作更加的方便，驱动装置的设计，可以为破碎装置和电热棒提 供能量，使得其可以工作，网罩的设计，可以将污水中的大颗粒杂质粉碎，使 得污水搅拌更加充分，便于对污水的进一步处理，使得污水处理的效果更好， 提高污水的利用率，第一网罩和第二网罩的设计，可以降低资源的浪费，当网 罩出现问题时，我们可以更换有问题的那一半，不需要整体的换掉，延长了网 罩的使用寿命，节约了成本，紧固圈的设计，可以使得第一网罩和第二网罩的 连接牢固，不会松动，提高了安全性能，挡板的设计，可以有效防止未经处理 的污水渗漏，保护了生态环境，挡板上端卡槽的设计，可以有利于活动端盖的 移动，当沼气池中的沼气压力发生变化了，活动端盖可以随着压力的值上下移 动，有利于发酵原料的排出，提高了安全性能，气液分离器的设计，可以将沼 气中的液体与气体分离，提高了沼气的浓度和纯度，液滴聚集网的设计，有利 于液体的汇集，提高了气液分离器的分离速度和效果，挡液板的设计，可以将 沼气中的液体阻挡，进一步提高了其工作效率，加热盘的设计，可以加快发酵 室中原料的发酵速度，使得资源得到很好的利用，避免了浪费，滤网层的设计， 可以将发酵室中的浮渣壳过滤，避免堵塞排气口，太阳能集热罩的设计，可以 将太阳能吸收，储能箱的设计既可以储存太阳能，又能将太阳能转化为电能， 为驱动装置和加热盘提供能量，节约了成本。
进一步，刀片材料为不锈钢材料，不锈钢材料制作的刀片防腐蚀性能好， 使用寿命长，而且不锈钢的硬度高，价格适中，减少了成本和维修费。
进一步，刀片呈螺旋状，外形美观，结构简单，利于安装维修，而且使得 污水中的杂质粉碎效果更好，便于污水的进一步处理，不会堵塞管道，延长了 使用寿命。
进一步，搅拌池与沼气池之间的输送管上设置有计量槽，计量槽的设计， 可以计量输送到沼气池中发酵的污水量，使得污水处理的效果更好，不会造能 量和资源的浪费，避免污水过多而造成沼气池的瘫痪，延长了沼气池的使用寿 命。
进一步，气液分离器的下部呈漏斗状，有利于液体聚集到导气液分离器的 下部，从排液口排出，使得气体与液体分离的效果更好，沼气浓度更纯。
进一步，进水管和出水管均与积水箱相连接，形成了水资源的循环利用， 不会造成水资源的浪费，而且实现自动化的加热，加快了污水处理系统的工作 效率。
进一步，排气口上设置有安全阀，安全阀的使用，提高了安全性能，降低 了事故的发生频率。
进一步，固定装置包括固定板和六角螺钉，六角螺钉穿过固定板实现第一 网罩与第二网罩的连接，固定板和六角螺钉的设计，使得第一网罩与第二网罩 的连接更加的紧固，操作更加的安全。
本实用新型由于采用了上述技术方案，具有以下有益效果：
1、网罩的设计，可以将污水中的大颗粒杂质粉碎，使得污水搅拌更加充分， 便于对污水的进一步处理，使得污水处理的效果更好，提高污水的利用率，第 一网罩和第二网罩的设计，可以降低资源的浪费，当网罩出现问题时，我们可 以更换有问题的那一半，不需要整体的换掉，延长了网罩的使用寿命，节约了 成本;
2、紧固圈的设计，可以使得第一网罩和第二网罩的连接牢固，不会松动， 提高了安全性能;
3、气液分离器的设计，可以将沼气中的液体与气体分离，提高了沼气的浓 度和纯度，液滴聚集网的设计，有利于液体的汇集，提高了气液分离器的分离 速度和效果，挡液板的设计，可以将沼气中的液体阻挡，进一步提高了其工作 效率;
4、挡板上端卡槽的设计，可以有利于活动端盖的移动，当沼气池中的沼气 压力发生变化了，活动端盖可以随着压力的值上下移动，有利于发酵原料的排 出，提高了安全性能;
5、太阳能集热罩的设计，可以将太阳能吸收，储能箱的设计既可以储存太 阳能，又能将太阳能转化为电能，为驱动装置和加热盘提供能量，节约了成本。
本实用新型结构简单，实用性强，通过改变传统的集中处理污水的方法， 采用庭院式污水处理系统，降低了成本和管道的维修费用，延长了污水处理系 统的使用寿命，提高安全性能，降低了能耗，提高了综合利用效率。
