申请日2015.10.13
公开(公告)日2016.02.10
IPC分类号B65G35/00; F26B25/02
摘要
本实用新型涉及一种行走小车，尤其涉及一种应用于污泥烘干的行走小车，包括小车车架，所述的小车车架底部的四周分别设有轮道组件，所述的小车车架中设有承重传感器。应用于污泥烘干的行走小车结构紧凑，使用效果出色，同时操作简便。
权利要求书

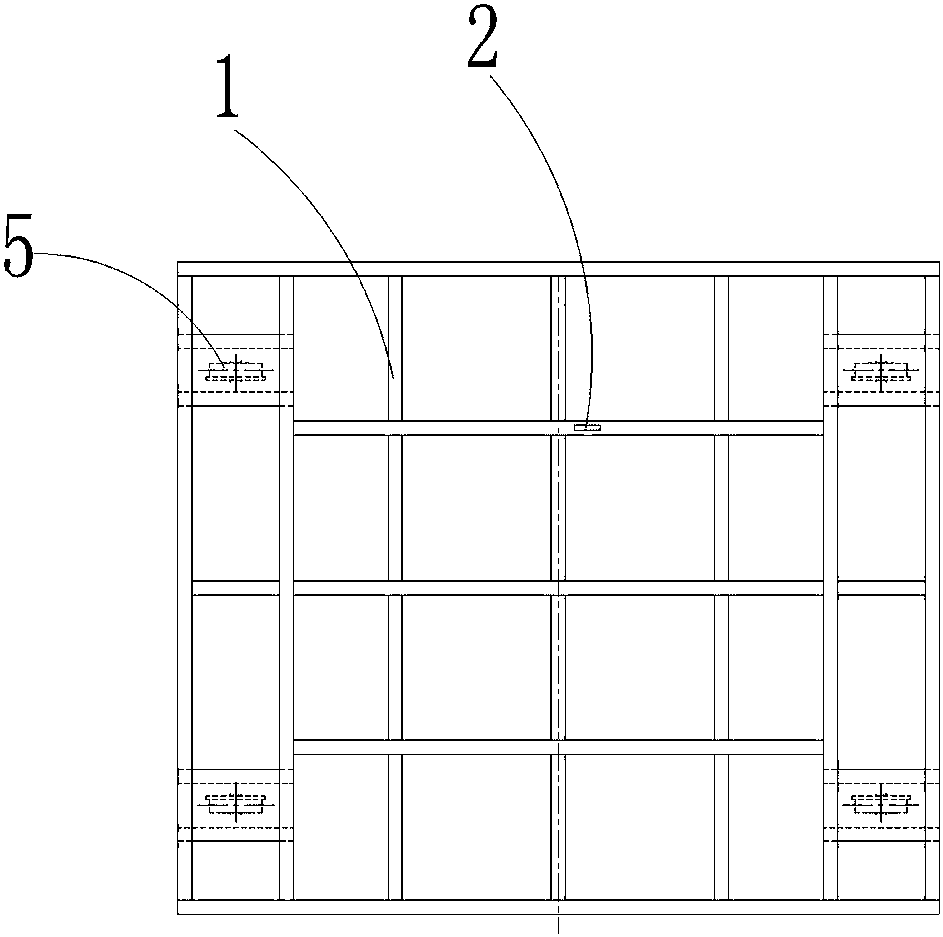

1.一种应用于污泥烘干的行走小车，其特征在于：包括小车车架(1)，所述的小车车架(1)底部的四周分别设有轮道组件，所述的小车车架(1)中设有承重传感器(2);
所述的轮道组件包括一对与小车车架(1)底部相固定的槽钢架(3)，所述的槽钢架(3)间设有销轴(4)，所述的槽钢架(3)间设有与销轴(4)相套接的轨道轮(5)，所述的轨道轮(5)与销轴(4)间设有轴承(6)，所述的轨道轮(5)的两侧壁分别设有与销轴(4)相套接的密封体(7)，所述的密封体(7)的外壁设有与销轴(4)相套接的密封盖(8)，所述的密封体(7)与密封盖(8)相密封配接，所述的密封盖(8)通过开槽锥端紧定螺钉(9)与销轴(4)相定位;
所述的小车车架(1)的长度为3500mm，所述的小车车架(1)的宽度为3000mm。
2.根据权利要求1所述的应用于污泥烘干的行走小车，其特征在于：所述的小车车架(1)由槽钢拼装而成，所述的销轴(4)通过圆螺母(10)与槽钢架(3)相固定。
说明书
应用于污泥烘干的行走小车
技术领域
本实用新型涉及一种行走小车，尤其涉及一种应用于污泥烘干的行走小车。
背景技术
目前现有技术中的行走小车性能相对较弱，同时使用不方便，导致烘干效果较差。
中国专利200920308765.6，公开一种烘干炉小车输送装置,尤其是涉及一种隧道式原丝烘干炉同步牵引输送装置。其主要是解决现有技术所存在的烘干炉采取前后推进拉出装置推动小车,不仅费工费料,又易引起小车拱起脱轨的不安全隐患,不能满足玻纤池窑自动化生产的新功能等的技术问题。本实用新型包括可在烘干炉炉体内移动的2辆以上的小车,小车底部连接有拉动块,小车的下方设有拉杆,拉杆一端固定有连接块,连接块螺纹连接有丝杆,丝杆连接在电机上;拉杆上连接有2个以上的可钩住拉动块的拉钩,其中两个相邻的拉钩之间的间距为相邻小车拉动块之间的距离与小车通过烘干炉炉门的距离之和,其余相邻的拉钩之间的间距与相邻小车拉动块之间的距离相同。此结构相对复杂，同时使用性能不佳。
发明内容
本实用新型主要是解决现有技术中存在的不足，提供一种结构紧凑，进一步提升使用效能的应用于污泥烘干的行走小车。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种应用于污泥烘干的行走小车，包括小车车架，所述的小车车架底部的四周分别设有轮道组件，所述的小车车架中设有承重传感器;
所述的轮道组件包括一对与小车车架底部相固定的槽钢架，所述的槽钢架间设有销轴，所述的槽钢架间设有与销轴相套接的轨道轮，所述的轨道轮与销轴间设有轴承，所述的轨道轮的两侧壁分别设有与销轴相套接的密封体，所述的密封体的外壁设有与销轴相套接的密封盖，所述的密封体与密封盖相密封配接，所述的密封盖通过开槽锥端紧定螺钉与销轴相定位;
所述的小车车架的长度为3500mm，所述的小车车架的宽度为3000mm。
作为优选，所述的小车车架由槽钢拼装而成，所述的销轴通过圆螺母与槽钢架相固定。
承重传感器能有效实时监测承重重量，当受重超过一定的值时，能及时进行报警。
本实用新型提供应用于污泥烘干的行走小车，结构紧凑，使用效果出色，同时操作简便。
