申请日2015.10.13
公开(公告)日2016.02.10
IPC分类号B01D46/00; B01D46/10
摘要
本实用新型是一种分离系统，特别涉及一种应用于污泥处理的氨气液分离系统。筒体的上部设有与筒体相密闭的上封头，上封头的上部中设有出气口，筒体的底部设有与筒体相密闭的下封头，上封头、筒体、下封头形成处理腔，下封头的底部设有与处理腔相连通的液位出口，筒体中设有丝网除沫器，丝网除沫器的上部与下部分别设有活性碳层，丝网除沫器的底部设有支架，丝网除沫器底部的两端设有定位柱，定位柱外套有齿部定位端，齿部定位端与支架相配接，筒体内壁的上端设有温度传感器，筒体的中端设有与处理腔相连通的进气口。应用于污泥处理的氨气液分离系统提升使用性能，操作更加方便。
权利要求书

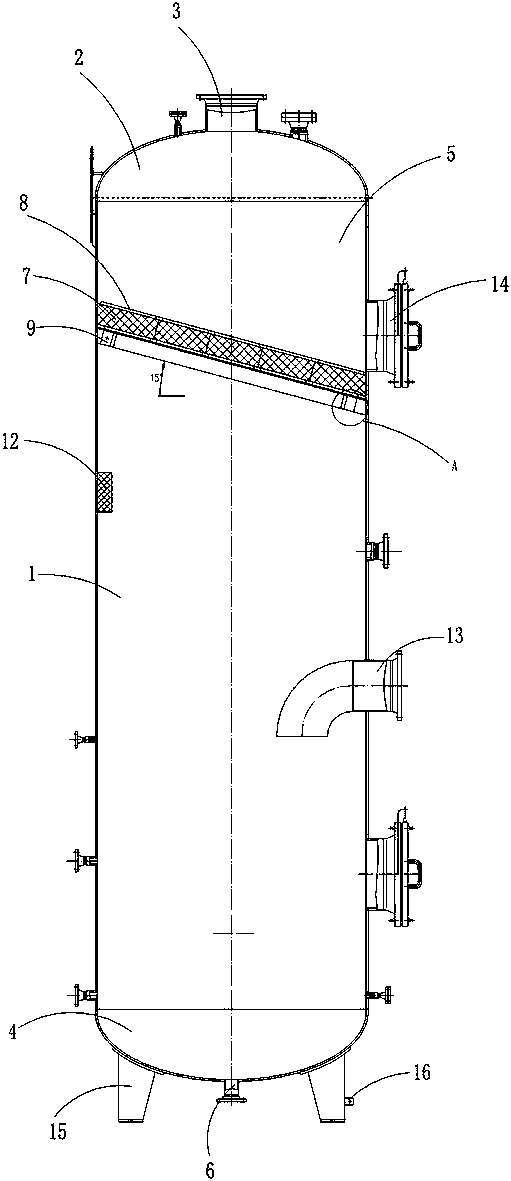

1.一种应用于污泥处理的氨气液分离系统，其特征在于：包括筒体(1)，所述的筒体(1)的上部设有与筒体(1)相密闭的上封头(2)，所述的上封头(2)的上部中设有出气口(3)，所述的筒体(1)的底部设有与筒体(1)相密闭的下封头(4)，所述的上封头(2)、筒体(1)、下封头(4)形成处理腔(5)，所述的下封头(2)的底部设有与处理腔(5)相连通的液位出口(6)，所述的筒体(1)中设有丝网除沫器(7)，所述的丝网除沫器(7)的上部与下部分别设有活性碳层(8)，所述的丝网除沫器(7)的底部设有支架(9)，所述的丝网除沫器(7)底部的两端设有定位柱(10)，所述的定位柱(10)外套有齿部定位端(11)，所述的齿部定位端(11)与支架(9)相配接，所述的筒体(1)内壁的上端设有温度传感器(12)，所述的筒体(1)的中端设有与处理腔(5)相连通的进气口(13)。
2.根据权利要求1所述的应用于污泥处理的氨气液分离系统，其特征在于：所述的筒体(1)的上端与下端分别设有人孔(14)，所述的下封头(4)的底部设有支撑脚(15)，所述的支撑脚(15)中设有接地板(16)。
说明书
应用于污泥处理的氨气液分离系统
技术领域
本实用新型是一种分离系统，特别涉及一种应用于污泥处理的氨气液分离系统。
背景技术
现有技术中分离系统，结构复杂，而且使用性能相对不佳。
发明内容
本实用新型主要是解决现有技术中存在的不足，结构紧凑，解决现有了使用性能低的应用于污泥处理的氨气液分离系统。
本实用新型的上述技术问题主要是通过下述技术方案得以解决的：
一种应用于污泥处理的氨气液分离系统，包括筒体，所述的筒体的上部设有与筒体相密闭的上封头，所述的上封头的上部中设有出气口，所述的筒体的底部设有与筒体相密闭的下封头，所述的上封头、筒体、下封头形成处理腔，所述的下封头的底部设有与处理腔相连通的液位出口，所述的筒体中设有丝网除沫器，所述的丝网除沫器的上部与下部分别设有活性碳层，所述的丝网除沫器的底部设有支架，所述的丝网除沫器底部的两端设有定位柱，所述的定位柱外套有齿部定位端，所述的齿部定位端与支架相配接，所述的筒体内壁的上端设有温度传感器，所述的筒体的中端设有与处理腔相连通的进气口。
作为优选，所述的筒体的上端与下端分别设有人孔，所述的下封头的底部设有支撑脚，所述的支撑脚中设有接地板。
活性碳层进一步提高丝网除沫器的使用性能，齿部定位端使得定位性能更加的出色，间接影响使用性能。温度传感器能及时掌握筒体内的温度，避免事故的发生。
因此，本实用新型提供的应用于污泥处理的氨气液分离系统，提升使用性能，操作更加方便。
