申请日2015.04.20
公开(公告)日2015.08.12
IPC分类号C02F1/32; C02F9/08
摘要

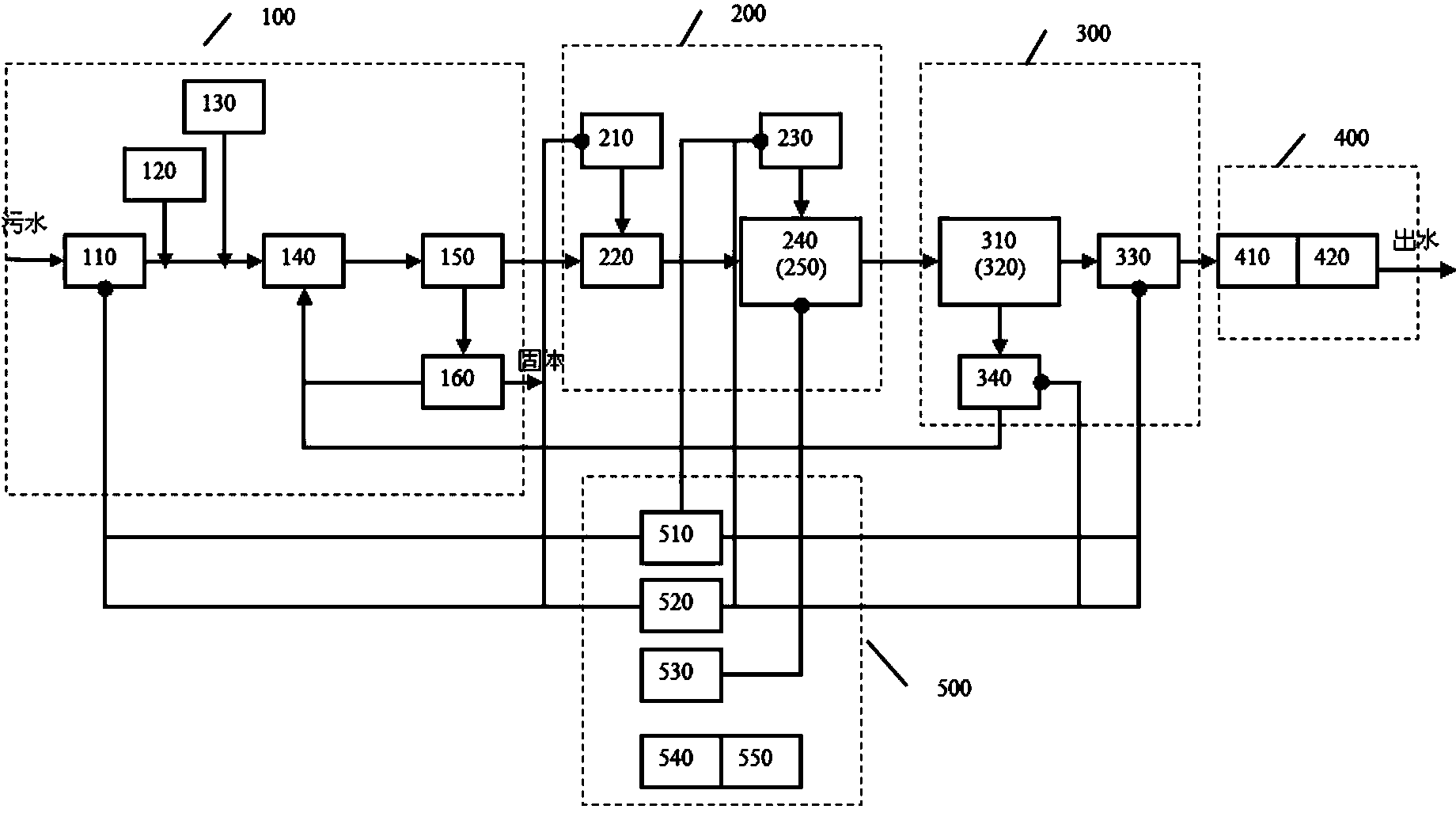

本发明公开了一种移动式污水资源化快速处理系统，包括：预处理单元，其对待处理的生活污水进行固液分离;多相快速反应单元，其连接预处理单元，多相快速反应单元包括一个连接等离子发生器的等离子反应腔室和连接臭氧发生器的臭氧反应腔室，臭氧反应腔室连通所述等离子反应腔室，并在其内部设置有紫外光发生器;分离单元连接多相快速反应单元并对其反应物进行气、液、固三相分离;控制单元连接至所述预处理单元、多相快速反应单元及分离单元。本发明采用车载式一体化设备，体积小，占地面积少，实现污水就地处理，处理速度快，出水水质达标，实现资源化回收利用。
权利要求书
1.一种移动式污水资源化快速处理系统，其特征在于，包括：
预处理单元，其对待处理的污水进行固液分离，并得到第一滤液;
多相快速反应单元，其连接所述预处理单元，并接收所述第一滤液，其 中所述多相快速反应单元包括：
一个连接等离子发生器的等离子反应腔室;
一个连接臭氧发生器的臭氧反应腔室，所述臭氧反应腔室连通所述等离 子反应腔室，并在其内部设置有紫外光发生器;所述第一滤液依次流向所述 等离子反应腔室和臭氧反应腔室进行反应，且在反应过程中，所述紫外光发 生器与所述臭氧发生器协同工作;
分离单元，其连接所述多相快速反应单元并对其反应物进行气、液、固 三相分离，其中分离所得第二滤液即为深度净化水;以及
控制单元，其连接至所述预处理单元、多相快速反应单元及分离单元。
2.如权利要求1所述的移动式污水资源化快速处理系统，其特征在于， 所述系统设置于一个集装箱内，所述集装箱安装在一车辆上。
3.如权利要求2所述的移动式污水资源化快速处理系统，其特征在于， 所述车辆具有吊车式独立液压承重装置，所述承重装置设置有多个受液压控 制的支撑腿，所述车辆底盘配有发电机随时供电。
4.如权利要求1所述的移动式污水资源化快速处理系统，其特征在于， 所述预处理单元包括：
真空抽吸装置，其抽吸管道伸入至待处理的污水池;
混凝反应器，其进料口通过一进液管道连接至所述抽吸装置，所述进液 管道上设置有污水流量计和加药设备，出料口连接一过滤器;其中，
所述第一滤液为所述过滤器所得的清液。
5.如权利要求4所述的移动式污水资源化快速处理系统，其特征在于， 所述预处理单元还包括：
一固液分离机，其连接至所述过滤器;其中，
所述固液分离机所得的第三滤液返回混凝反应器，固体打包外送处理。
6.如权利要求5所述的移动式污水资源化快速处理系统，其特征在于， 所述分离单元为一个内置有膜组件的分离装置，所述分离装置上设有出气孔;
其中，所述分离单元通过所述膜组件对多相快速反应单元所得的反应物 进行液、固分离，所述第二滤液分布在膜组件内部。
7.如权利要求6所述的移动式污水资源化快速处理系统，其特征在于， 所述分离单元还包括：
一个抽液泵，其连接至所述膜组件内部，并将所述第二滤液抽出;
一个污泥泵，其连接至所述分离装置底部，并将分布在膜组件外围的污 泥抽出，其中所述污泥泵还连接至所述混凝反应器。
8.如权利要求7所述的移动式污水资源化快速处理系统，其特征在于， 还包括：
一个消毒杀菌单元，其连接至所述抽液泵的出液口，以对所述第二滤液 进行消毒杀菌。
9.如权利要求1-8任一项所述的移动式污水资源化快速处理系统，其特 征在于，所述控制单元包括电压传感器、电流传感器、光传感器、远程监控 装置及PLC编程控制系统，其电压传感器和电流传感器连接真空抽吸污水装 置、等离子发生器、臭氧发生器和污泥泵，光传感器连接紫外光发生器，并 协同PLC编程控制系统和远程监控装置实现自动化控制;其中，PLC编程控 制系统具有按照净化水水质的不同要求实施不同的控制，满足净化水不同的 资源化利用功能。
10.如权利要求9所述的移动式污水资源化快速处理系统，其特征在于， 所述污水为生活污水或生活污水与工业废水的混合污废水。
说明书
一种移动式污水资源化快速处理系统
技术领域
本发明涉及一种污水处理系统。更具体地说，本发明涉及一种可移动式生活污水资源化快速处理系统。
背景技术
生活污水是水体污染的主要污染源之一，其主要包括粪便和洗涤生活污水等。目前各大城市都建造有污水处理厂，城市居民的生活污水通过管道进入污水处理厂进行集中式处理后再排放至河流或进一步净化回收利用。各污水处理厂普遍采用的污水处理技术是活性污泥法，A2/O工艺，生物膜反应等生化处理法。该方法需要建造大规模的处理设施，占地面积大，投资成本高，运行前期需要长时间调试驯化，且该处理系统抗外界冲击力小，污水处理周期相对较长。同时，对于偏远的农村，居民住宅相对分散，产生的生活污水难以实现统一建厂集中式处理。目前大部分农村居民生活污水都是未经过处理直接排放至外界，严重影响周围环境。对水资源紧缺的地区来说，生活污水无法得到资源化再生回用，这也将日益加重居民日常生活用水压力。同样，该方法技术也不适用于其他小规模分散式污水的处理，如度假村，建筑工业，风景区，沙漠和污染事故地等产生的污水。
针对以上问题，相关专利CN201120047885和专利CN201110183290相继公开了一种可移动式一体化MBR污水处理成套设备和一种六段式可移动少曝气膜生物反应器及其污水处理方法。且专利CN201220054313公开了一种车载式一体化污水处理装置，采用A2/O与MBR相结合的处理工艺处理分散式污水。以上专利技术克服了现有大规模污水处理厂存在的不足，实现了污水处理设备的运输移动，方便分散式污水就地处理回用。可以看出，以上专利技术均采用的是生化处理法。因活性污泥中微生物对污水的适应能力和对污染物的分解能力有限，该方法抗外界冲击力小，对进水浓度、污染物成分、污水种类都具有一定限制，同时对可生化性较差的污水难以达到净化目的， 且微生物分解污染物需要一定时间，污水处理周期较长。
发明内容
本发明的一个目的是解决至少上述问题和/或缺陷，并提供至少后面将说明的优点。
本发明还有一个目的是解决小规模分散式生活污水难处理问题，并提供一种可移动式污水就地处理装置。
本发明还有一个目的是解决污水生化处理法存在的抗外界冲击力小，污水处理周期长，及难以处理可生化性差的污水等问题，并提供一种不受污水浓度和种类限制，处理快速，污染物分解彻底的资源化污水处理装置。
为了实现分散式生活污水就地快速彻底处理，达到水资源回收循环利用。本发明提供了一种移动式污水资源化快速处理系统，包括：
预处理单元，其对待处理的污水进行固液分离，并得到第一滤液;
多相快速反应单元，其连接所述预处理单元，并接收所述第一滤液，其中所述多相快速反应单元包括：
一个连接等离子发生器的等离子反应腔室;
一个连接臭氧发生器的臭氧反应腔室，所述臭氧反应腔室连通所述等离子反应腔室，并在其内部设置有紫外光发生器;所述第一滤液依次流向所述等离子反应腔室和臭氧反应腔室进行反应，且在反应过程中，所述紫外光发生器与所述臭氧发生器协同工作;
分离单元，其连接所述多相快速反应单元并对其反应物进行气、液、固三相分离，其中分离所得第二滤液即为净化水;以及
控制单元，其连接至所述预处理单元、多相快速反应单元及分离单元。
优选的是，所述的移动式污水资源化快速处理系统中，所述系统设置于一个集装箱内，所述集装箱安装在一车辆上。
优选的是，所述的移动式污水资源化快速处理系统中，所述车辆具有吊车式独立液压承重装置，所述承重装置设置有多个受液压控制的支撑腿，所述车辆底盘配有发电机随时供电。
优选的是，所述的移动式污水资源化快速处理系统中，所述预处理单元 包括：
真空抽吸装置，其抽吸管道伸入至待处理的污水池;
混凝反应器，其进料口通过一进液管道连接至所述抽吸管道，所述进液管道上设置有污水流量计和加药设备，出料口连接一过滤器;其中，
所述第一滤液为所述过滤器所得的上清液。
优选的是，所述的移动式污水资源化快速处理系统中，所述预处理单元还包括：
一固液分离机，其连接至所述过滤器;其中，
所述固液分离机所得的第三滤液返回混凝反应器，固体打包外送处理。
优选的是，所述的移动式污水资源化快速处理系统中，所述分离单元为一个内置有膜组件的分离装置，所述分离装置上设有出气孔;
其中，所述分离单元通过所述膜组件对多相快速反应单元所得的反应物进行液、固分离，所述第二滤液分布在膜组件内部。
优选的是，所述的移动式污水资源化快速处理系统中，所述分离单元还包括：
一个抽液泵，其连接至所述膜组件内部，并将所述第二滤液抽出;
一个污泥泵，其连接至所述分离装置底部，并将分布在膜组件外围的污泥抽出，其中所述污泥泵还连接至所述混凝反应器。
优选的是，所述的移动式污水资源化快速处理系统中，还包括：
一个消毒杀菌单元，其连接至所述抽液泵的出液口，以对所述第二滤液进行消毒杀菌。
优选的是，所述的移动式污水资源化快速处理系统中，所述控制单元包括电压传感器、电流传感器、光传感器、远程监控装置及PLC编程控制系统，其电压传感器和电流传感器连接真空抽吸污水装置、等离子发生器、臭氧发生器和污泥泵，光传感器连接紫外光发生器，并协同PLC编程控制系统和远程监控装置实现自动化控制;其中，PLC编程控制系统具有按照净化水水质的不同要求实施不同的控制，满足净化水不同的资源化利用功能。
优选的是，所述的移动式污水资源化快速处理系统中，所述污水为生活污水或生活污水与工业废水的混合污废水。
本发明包括以下有益效果：由于采用车载式一体化系统，因此能够运输至任何地方，实现分散式污水就地处理，弥补大型污水处理厂受地域限制的不足;由于采用具有等离子反应和紫外光协同臭氧反应作用的多相快速反应装置，因此生活污水处理快速，高效彻底，能够氧化分解难生物降解污染物，无存在二次污染，不受污水成分，种类及浓度限制，处理污水范围广;由于污水处理彻底，污染物完全分解矿化，水质达到排放标准，或者进行进一步消毒杀菌净化后回收循环利用。
本发明的其它优点、目标和特征将部分通过下面的说明体现，部分还将通过对本发明的研究和实践而为本领域的技术人员所理解。
