申请日2015.03.12
公开(公告)日2015.06.17
IPC分类号C02F9/14
摘要
本发明公开了一种地埋式一体化生活污水处理装置及方法，属于生活污水净化领域，本发明包括格栅池、调节池、厌氧消化池、厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、好氧生物滤池Ⅲ、竖流沉淀池和控制间，为地埋式立体一体化装置，所述控制间包括上层部分和下层部分，所述上层部分位于控制间上部，上层部分内设有电控箱、紫外装置，下层部分安装风机、加药设备。本发明占地面积小，排水方便，设备能耗小，利于节能环保，在主要依靠生物降解的基础上，辅助采用化学处理工艺，确保出水水质达标排放。

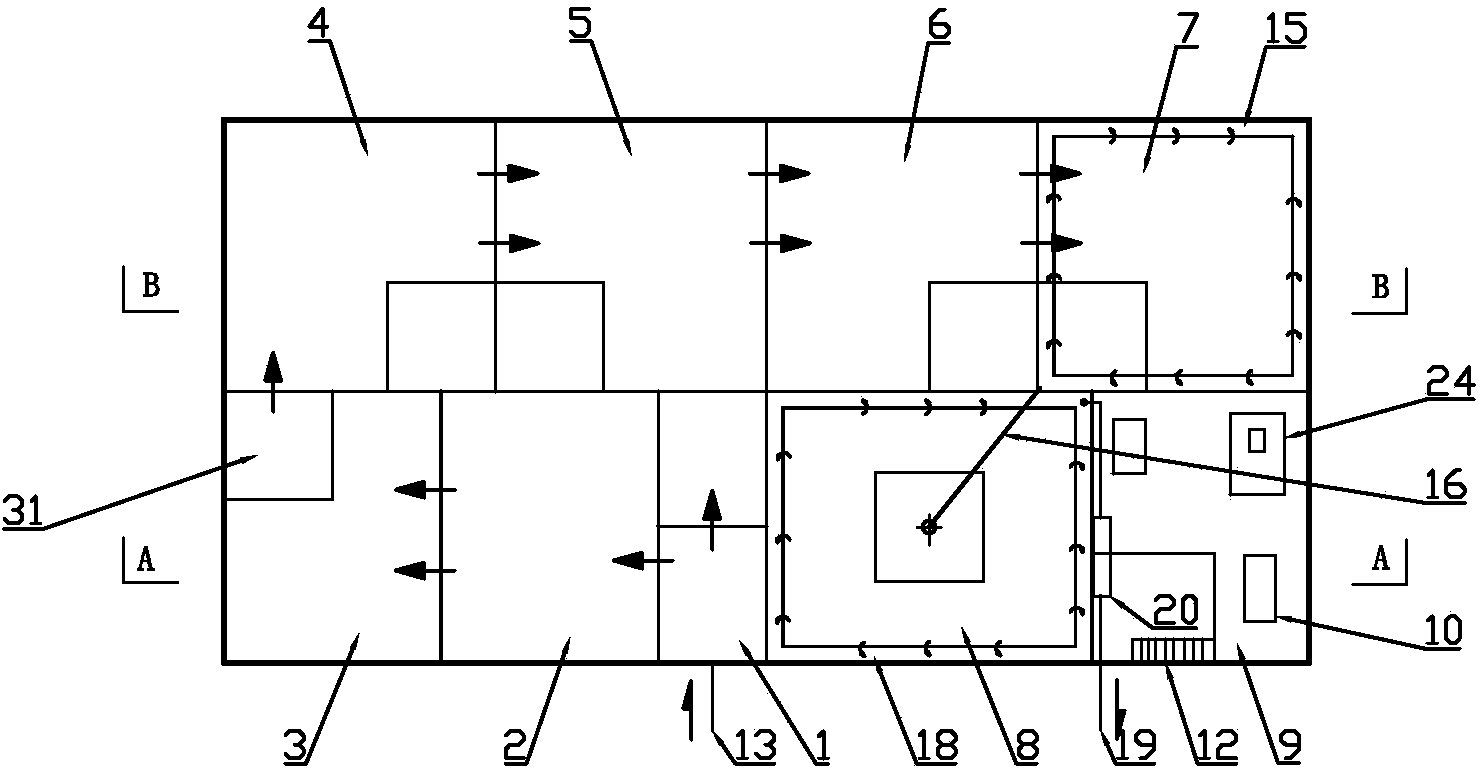

摘要附图
权利要求书
1.一种地埋式一体化生活污水处理装置，其特征在于：包括格栅池、调节 池、厌氧消化池、厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、好氧生 物滤池Ⅲ、竖流沉淀池和控制间，生活污水由进水管进入格栅池过滤后进入调 节池，所述调节池的底部与厌氧消化池的底部连通，所述厌氧消化池内设有潜 污泵，所述潜污泵的出水口与厌氧生物滤池的上部相连，所述厌氧生物滤池的 底部与好氧生物滤池Ⅰ的底部连通，所述好氧生物滤池Ⅰ处理后的污水溢流进 入好氧生物滤池Ⅱ，所述好氧生物滤池Ⅱ的底部和好氧生物滤池Ⅲ的底部连通， 所述好氧生物滤池Ⅲ的上端设有溢流堰Ⅰ，所述溢流堰Ⅰ通过连接管与竖流沉 淀池内的中心管相连;所述竖流沉淀池的上端设有溢流堰Ⅱ;所述厌氧生物滤 池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ中均设有生物填料， 所述好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ中生物填料的下方均 设有穿孔曝气管;
所述控制间内设有风机、药箱、电控箱、紫外装置，所述溢流堰Ⅱ通过管 路与紫外装置的进口相连，所述紫外装置的出口处设有出水管，所述穿孔曝气 管均通过各自对应的曝气控制阀与风机相连，所述药箱通过剂量泵和加药管与 所述中心管的内部相连;所述竖流沉淀池的底部设有穿孔排泥管Ⅰ，所述厌氧 生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ的底部设有贯 穿厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ的穿孔 排泥管Ⅱ，所述穿孔排泥管Ⅰ和穿孔排泥管Ⅱ均与调节池相连。
2.根据权利要求1所述的地埋式一体化生活污水处理装置，其特征在于： 所述调节池、厌氧消化池、厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、 好氧生物滤池Ⅲ和竖流沉淀池上均设有人孔。
3.根据权利要求1所述的地埋式一体化生活污水处理装置，其特征在于： 所述控制间包括上层部分和下层部分，所述上层部分位于地上，上层部分内设 有电控箱和紫外装置，下层部分内设有风机和药箱。
4.根据权利要求1所述的地埋式一体化生活污水处理装置，其特征在于： 所述竖流沉淀池内设有斜板。
5.根据权利要求1值4中任意一项所述的地埋式一体化生活污水处理装置， 其特征在于：装置整体为地埋式设置。
6.一种生活污水处理方法，其特征在于：包括以下步骤：
①将生活污水排入格栅池过滤后进入调节池进行厌氧生物降解;
②步骤①的产物进入厌氧消化池进行进一步厌氧生物降解;
③步骤②的产物经提升管路依次进入厌氧生物滤池、好氧生物滤池Ⅰ、好 氧生物滤池Ⅱ和好氧生物滤池Ⅲ进行进一步生物降解;
④步骤③的产物进入竖流沉淀池进行澄清处理，在进入竖流沉淀池的过程 中加入除磷药剂和混凝药剂;
⑤将竖流沉淀池的出水经过紫外消毒处理后排放。
7.根据权利要求6所述的生活污水处理方法，其特征在于：将厌氧生物滤 池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、好氧生物滤池Ⅲ和竖流沉淀池内产生 的污泥输送至调节池进行进一步消化处理，待调节池内的污泥需要排放时，通 过人孔外接抽污设备将污泥进行外排处理。
8.根据权利要求6所述的生活污水处理方法，其特征在于：所述除磷药剂 为硫酸钙，所述混凝药剂为聚合氯化铝。
说明书
地埋式一体化生活污水处理装置及方法
技术领域
本发明涉及生活污水净化领域，具体地说设计一种地埋式一体化生活污水 处理装置及方法。
背景技术
目前，我国的污水处理主要是面向城市，农村地区由于地区分散，数量庞 大，污水集中收集处理难度较大等问题，我国农村污水一直处于被忽视状态， 污水未经处理直接排放。随着社会经济的发展，农村养殖畜牧业的规模化，农 村生活污水对于环境的污染程度逐年加大，农村生活污水的问题迫切需要得到 解决。
发明内容
本发明针对以上提出的农村生活污水地区分散、数量大以及集中处理难度 大的问题，而研究设计一种地埋式一体化生活污水处理装置及方法。本发明采 用的技术手段如下：
一种地埋式一体化生活污水处理装置，包括格栅池、调节池、厌氧消化池、 厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、好氧生物滤池Ⅲ、竖流沉 淀池和控制间，生活污水由进水管进入格栅池过滤后进入调节池，所述调节池 的底部与厌氧消化池的底部连通，所述厌氧消化池内设有潜污泵，所述潜污泵 的出水口与厌氧生物滤池的上部相连，所述厌氧生物滤池的底部与好氧生物滤 池Ⅰ的底部连通，所述好氧生物滤池Ⅰ处理后的污水溢流进入好氧生物滤池Ⅱ， 所述好氧生物滤池Ⅱ的底部和好氧生物滤池Ⅲ的底部连通，所述好氧生物滤池 Ⅲ的上端设有溢流堰Ⅰ，所述溢流堰Ⅰ通过连接管与竖流沉淀池内的中心管相 连;所述竖流沉淀池的上端设有溢流堰Ⅱ;所述厌氧生物滤池、好氧生物滤池 Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ中均设有生物填料，所述好氧生物滤池 Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ中生物填料的下方均设有穿孔曝气管;
所述控制间内设有风机、药箱、电控箱、紫外装置，所述溢流堰Ⅱ通过管 路与紫外装置的进口相连，所述紫外装置的出口处设有出水管，所述穿孔曝气 管均通过各自对应的曝气控制阀与风机相连，所述药箱通过剂量泵和加药管与 所述中心管的内部相连;所述竖流沉淀池的底部设有穿孔排泥管Ⅰ，所述厌氧 生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ的底部设有贯 穿厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ和好氧生物滤池Ⅲ的穿孔 排泥管Ⅱ，所述穿孔排泥管Ⅰ和穿孔排泥管Ⅱ均与调节池相连。
进一步地，所述调节池、厌氧消化池、厌氧生物滤池、好氧生物滤池Ⅰ、 好氧生物滤池Ⅱ、好氧生物滤池Ⅲ和竖流沉淀池上均设有人孔。
进一步地，所述控制间包括上层部分和下层部分，所述上层部分位于地上， 上层部分内设有电控箱和紫外装置，下层部分内设有风机和药箱。
进一步地，所述竖流沉淀池内设有斜板。
进一步地，装置整体为地埋式设置。
一种生活污水处理方法，包括以下步骤：
①将生活污水排入格栅池过滤后进入调节池进行厌氧生物降解;
②步骤①的产物进入厌氧消化池进行进一步厌氧生物降解;
③步骤②的产物经提升管路依次进入厌氧生物滤池、好氧生物滤池Ⅰ、好 氧生物滤池Ⅱ和好氧生物滤池Ⅲ进行进一步生物降解;
④步骤③的产物进入竖流沉淀池进行澄清处理，在进入竖流沉淀池的过程 中加入除磷药剂和混凝药剂;
⑤将竖流沉淀池的出水经过紫外消毒处理后排放。
进一步地，将厌氧生物滤池、好氧生物滤池Ⅰ、好氧生物滤池Ⅱ、好氧生 物滤池Ⅲ和竖流沉淀池内产生的污泥输送至调节池进行进一步消化处理，待调 节池内的污泥需要排放时，通过人孔外接抽污设备将污泥进行外排处理。
进一步地，所述除磷药剂为硫酸钙，所述混凝药剂为聚合氯化铝。
与现有技术比较，本发明所述的一种地埋式一体化生活污水处理装置具有 以下优点：
1、设备为一整体，挖筑好基础后直接安置，方便快捷，工程周期短;
2、设备采用地埋式，基本不占用地上空间，同时设备在必要的处理单元设 置人孔，方便检查维修;
3、控制间内分为上下两层，上层部分内设有电控箱、紫外装置，下层部分 安装风机、加药设备，操作方便，减小占地面积。
4、在一个设备中完成进水，排水，操作，曝气反应，化学处理，沉淀分离， 污泥浓缩及排泥等过程，占地面积小，排水方便;
5、过程中除厌氧消化池内需设置提升泵外，其余处理单元水流压力均采用 重力式，设备能耗小，利于节能环保;
6、四个生物滤池可以视污水水质状况通过开闭曝气控制阀进行灵活调节， 组成多种厌氧/好氧处理方式，同时四个生物滤池采用“S”型工艺流程，延长的 水力停留时间，有利于生化处理;
7、竖流沉淀池内加装斜板，有利于提高沉淀速率，提高出水质量;
8、设备在处理工艺的末端采用加药(除磷药剂，混凝药剂)处理工艺，有 利于节省加药量，减少工程运行投资;
9、本工艺在主要依靠生物降解的基础上，辅助采用化学处理工艺，确保出 水水质达标排放。
