申请日2015.04.20
公开(公告)日2015.08.19
IPC分类号C02F1/44
摘要
本实用新型涉及废水回收利用装置，尤其是家用净水器废水回收再利用系统。该系统包括储水桶、常闭电磁阀、浮球液位开关、单向阀，三通管;储水桶设有进/出水口，进/出水口通过连接有三通管的管路分别与净水器的废水出口和马桶角阀连接;储水桶的进/出水口与马桶角阀连接的管路上设置有单向阀;马桶角阀与自来水角阀连接的管路上设置有常闭电磁阀;自来水角阀、马桶角阀以及储水桶之间通过三通管形成连通管路;储水桶内设置有浮球液位开关。本实用新型的家用净水器废水回收再利用系统，实现自动运行，对于有净水(纯水)器的家庭来讲，解决了其它废水收集设计所带来的不卫生、卫生间异味、后期维护复杂、系统不稳定、推广难的问题。
权利要求书
1.家用净水器废水回收再利用系统，其特征在于：该系统包括 储水桶、常闭电磁阀、浮球液位开关、单向阀、三通管;所述储水桶 设有进/出水口，所述进/出水口通过连接有三通管的管路分别与净水 器的废水出口和马桶角阀连接;所述储水桶的进/出水口与马桶角阀 连接的管路上设置有单向阀;马桶角阀与自来水角阀连接的管路上设 置有常闭电磁阀;自来水角阀、马桶角阀以及储水桶之间通过三通管 形成连通管路;所述的储水桶内设置有浮球液位开关，所述的浮球液 位开关通过电线与常闭电磁阀连接。
2.根据权利要求1所述的家用净水器废水回收再利用系统，其 特征在于：所述的储水桶顶部设置有溢流口，通过溢流管导出多余的 水。
3.根据权利要求1所述的家用净水器废水回收再利用系统，其 特征在于：所述的储水桶与净水器连接的管路上设置有过滤器，用于 清除废水中的固体颗粒物及水垢。
说明书
家用净水器废水回收再利用系统
技术领域
本实用新型涉及废水回收利用装置，尤其是家用净水器废水回收 再利用系统。
背景技术
近年来随着人们生活水平提高及环境污染影响，家用净水设备 的得到大量普及运用，保证了水质的清洁但随之带来的浪费也是惊人 的。家用净水(纯水)器制造纯水的同时会产生大量废水，特别是反 渗透净水器(RO膜)的运用，废水比一般为1∶3，即生产1份纯水需 产生3份废水，技术更好些的废水比能达到1∶1，然而价格非常昂贵， 后期维护成本高。废水的处理一般是经过安装导管直接通入家庭厨房 的排水管道排出，大量水资源白白浪费掉了。中国是水资源缺乏的国 家，家庭众多，现在国家倡导节能减排的背景下。净水器废水的再利 用亟待解决，目前相关已有方案设计复杂，不易维护和推广。
实用新型内容
本实用新型所要解决的技术问题是：第一，家用净水(纯水) 设备产生的废水最大化的加以利用。第二，如家庭装修时在墙内提前 预留管路可实现暗敷，解决管路外置的观感不佳问题。第三，对已装 修入住的家庭可通过较细的管路墙体穿洞的方法安装，对室内装修影 响降低到最小，同样可以得到相同的节水效果。第四，现有废水回收 设备结构复杂，后期维护成本高的问题。

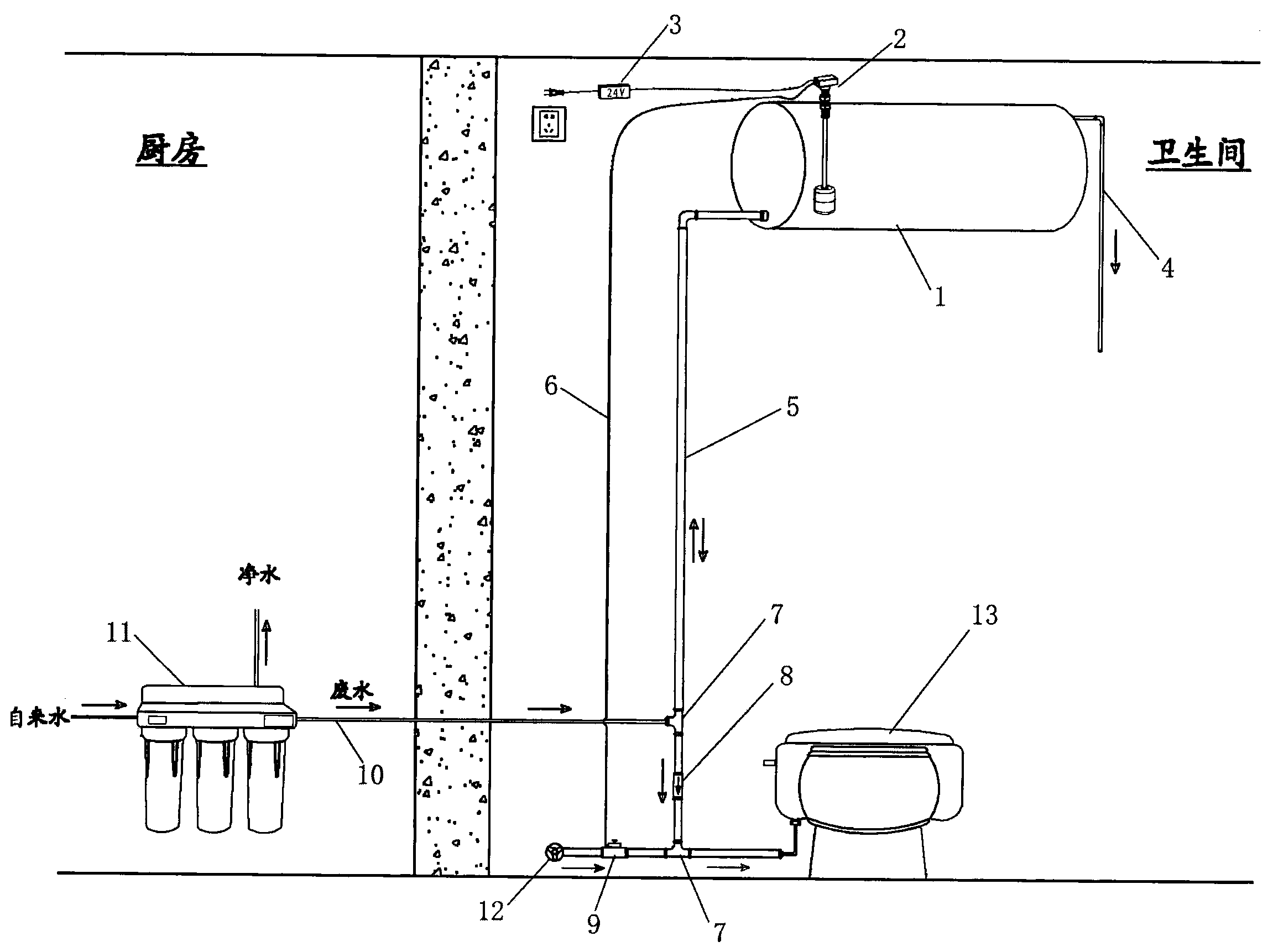

本实用新型解决其技术问题所采用的技术方案是：家用净水器废 水回收再利用系统，该系统包括储水桶、常闭电磁阀、浮球液位开关、 单向阀，三通管;所述储水桶设有进/出水口，所述进/出水口通过连 接有三通管的管路分别与净水器的废水出口和马桶角阀连接;所述储 水桶的进/出水口与马桶角阀连接的管路上设置有单向阀;马桶角阀 与自来水角阀连接的管路上设置有常闭电磁阀;自来水角阀、马桶角 阀以及储水桶之间通过三通管形成连通管路;所述的储水桶内设置有 浮球液位开关，所述的浮球液位开关通过电线与常闭电磁阀连接。
所述的储水桶顶部设置有溢流口，通过溢流管导出多余的水，溢 流管的另外重要功能是平衡桶体内外气压。
所述储水桶与净水器连接的管路上如有需要可设置过滤器，用于 清除废水中的固体颗粒物及水垢，过滤器的设置应方便观察、清洗或 更换。有效降低杂质对储水桶、抽水马桶水件寿命的影响。
本实用新型的家用净水器废水回收再利用系统，实现自动运行， 对于有净水(纯水)器的家庭来讲，解决了其它废水收集设计所带来 的不卫生、卫生间异味、后期维护复杂、系统不稳定、推广难的问题， 将废水回收再利用，节约了水资源。特别针对净水(纯水)器生产企 业的产品后续完善的重要一环。
