申请日2015.02.13
公开(公告)日2015.08.12
IPC分类号C02F11/14
摘要
本实用新型公开了环保设备领域内的一体式叠螺污泥脱水机，包括内部分为上仓和下仓的箱体，箱体顶部安装有混合电机，上仓内设置有混合系统和加药管，下仓内设置有叠螺体和滤液槽，叠螺体安装在滤液槽上，上仓通过进泥管与叠螺体的输入端相连，叠螺体在下仓内倾斜设置，叠螺体输出端伸出箱体设置，本实用新型将混合与叠螺脱水集成在同一箱体内，缩小了其尺寸，降低了其占用的空间，从而使得本装置可方便的与箱式货车配合安装，倾斜设置的叠螺体在保证其污水处理性能的前提下，缩小了其纵向尺寸，进一步节约空间，可用于移动污水处理中。
权利要求书
1.一种一体式叠螺污泥脱水机，其特征在于，包括内部分为上仓和下仓的箱体，箱体顶部安装有混合电机，所述上仓内设置有混合系统和加药管，所述下仓内设置有叠螺体和滤液槽，所述叠螺体安装在滤液槽上，所述上仓通过进泥管与叠螺体的输入端相连，所述叠螺体在下仓内倾斜设置，叠螺体输出端伸出箱体设置。
2.根据权利要求1所述的一体式叠螺污泥脱水机，其特征在于，所述上仓内还设置有放空管，所述放空管设置在上仓的底部。
3.根据权利要求1或2所述的一体式叠螺污泥脱水机，其特征在于，所述下仓内还设置有冲洗装置，所述冲洗装置设置在叠螺体的上方。
4.根据权利要求1或2所述的一体式叠螺污泥脱水机，其特征在于，所述箱体外侧设置有出泥板，所述出泥板设置在叠螺体输出端下方。
5.根据权利要求1或2所述的一体式叠螺污泥脱水机，其特征在于，所述叠螺体与水平方向夹角为10°。
说明书
一体式叠螺污泥脱水机
技术领域
本实用新型涉及一种污泥处理设备，特别涉及一种叠螺污泥脱水机。
背景技术
叠螺污泥脱水机由叠螺体、驱动装置、滤液槽、混合系统、混合系统支架等组成。叠螺污泥脱水机工作时，通过污泥泵将污泥提升至混合槽后，此时，加药泵也定量地对混合槽输送药液，搅拌电机带动整个搅拌系统将污泥与药液进行充分混合，从而产生矾花，当液位达到液位传感器上位时，此时液位传感器得到信号，使得叠螺主体电机工作，从而开始压滤流入至叠螺主体内污泥，在螺旋轴的作用下，将污泥一步一步提升至污泥出口，滤液则从固定环和游动环之间的间隙中流出来。
总的来说，叠螺污泥脱水机是运用了螺杆挤压原理，通过螺杆直径和螺距变化产生的强大挤压力，以及游动环与固定环之间的微小缝隙，实现对污泥进行挤压脱水的一种新型的固液分离设备。
现有技术中的混合设备与叠螺体分开设置，其不足之处在于，这样的结构占地空间较大，在与箱式车体配合形成移动式污泥脱水设备，并不方便。
实用新型内容
本实用新型的目的是提供一种一体式叠螺污泥脱水机，缩小其尺寸，减小其占用的空间，方便与车体配合安装。

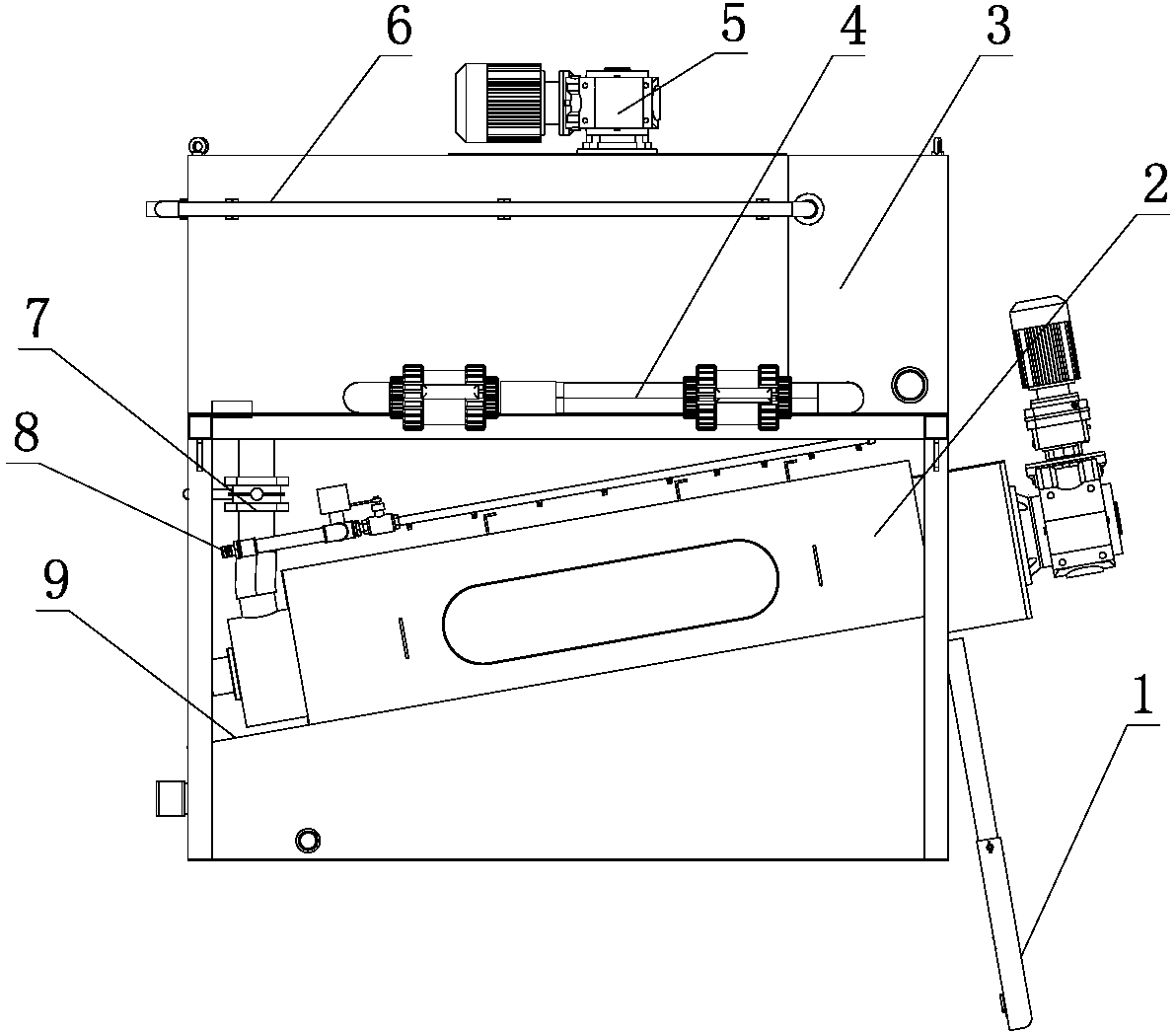

本实用新型的目的是这样实现的：一种一体式叠螺污泥脱水机，包括内部分为上仓和下仓的箱体，箱体顶部安装有混合电机，所述上仓内设置有混合系统和加药管，所述下仓内设置有叠螺体和滤液槽，所述叠螺体安装在滤液槽上，所述上仓通过进泥管与叠螺体的输入端相连，所述叠螺体在下仓内倾斜设置，叠螺体输出端伸出箱体设置。
本实用新型中，上仓起到了混合设备的功能，在混合电机的带动下将污泥与药液进行混合，下仓中设置的叠螺体通过进泥管与上仓相连，将上仓内的污泥进行脱水处理，脱完后的污泥从输出端排除，滤液则从滤液槽排除，从而实现污泥处理的过程。与现有技术相比，本实用新型的有益效果在于，本实用新型将混合与叠螺脱水集成在同一箱体内，缩小了其尺寸，降低了其占用的空间，从而使得本装置可方便的与箱式货车配合安装，倾斜设置的叠螺体在保证其污水处理性能的前提下，缩小了其纵向尺寸，进一步节约空间。本实用新型可用于移动污水处理中。
为了使得本装置清理更加方便，所述上仓内还设置有放空管，所述放空管设置在上仓的底部。需要对上仓进行清理时，需要将放空管打开，将上仓内污泥排空，便可方便清理上仓。
为了使得叠螺体的清理更加方便，所述下仓内还设置有冲洗装置，所述冲洗装置设置在叠螺体的上方。由于叠螺体设置在下仓内，其清洗就会较为繁琐，通过在下仓内安装冲洗装置，可方便对叠螺体进行清洗。
为了使得污泥收集更加方便，所述箱体外侧设置有出泥板，所述出泥板设置在叠螺体输出端下方。
为了保证污泥处理效率，进一步缩小箱体的尺寸，所述叠螺体与水平方向夹角为10°。
