申请日2015.01.22
公开(公告)日2015.04.29
IPC分类号C02F11/12; C02F11/14
摘要
本发明公开了一种生化污泥处理装置及工艺，包括药剂化药罐、污泥生物调质池、高压隔膜压滤机、压榨水箱、无轴输送机，药剂化药罐通过管道与污泥生物调质池相连，污泥生物调质池通过管道与高压隔膜压滤机的进料口相连，高压隔膜压滤机的底侧表面处设有若干进水管，进水管通过管道与压榨水箱相连，高压隔膜压滤机的下方设有接液槽，接液槽通过管道与药剂化药罐相连，高压隔膜压滤机底部设有无轴输送机。发明通过添加脱水剂、曝气处理，改善待处理压滤液的性能，提高其脱水性能，同时利用高压隔膜压滤机对待处理压滤液进行初步压滤和二次压滤，极大地降低污泥的含水量，提升了滤饼的脱水率，便于污泥的储存、运输。
权利要求书

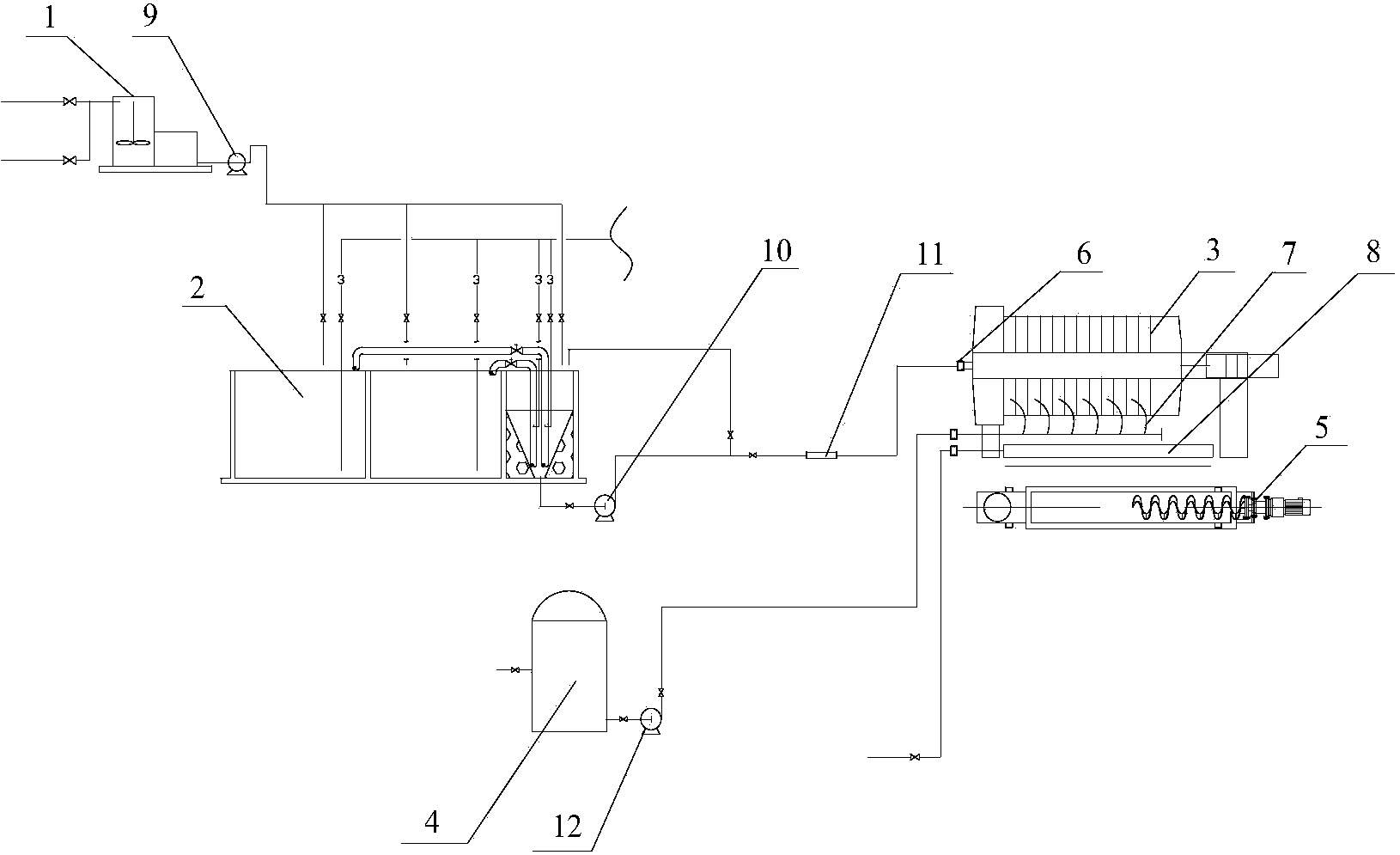

1.一种生化 污泥处理装置，包括药剂化药罐(1)、污泥生物调质池(2)、高压隔膜压滤机(3)、压榨水箱(4)、无轴输送机(5)，其特征在于：所述药剂化药罐(1)通过管道与污泥生物调质池(2)相连，所述污泥生物调质池(2) 通过管道与高压隔膜压滤机(3)的进料口(6)相连，所述高压隔膜压滤机(3) 的底侧表面处设有若干进水管(7)，所述进水管(7)通过管道与压榨水箱(4) 相连，所述高压隔膜压滤机(3)的下方设有接液槽(8)，所述接液槽(8)通过管道与所述药剂化药罐(1)相连，所述高压隔膜压滤机(3)底部设有无轴输送机(5)。
2.根据权利要求1所述的一种生化污泥处理装置，其特征在于：所述药剂化药罐(1)一侧设有常通自来水管道，另一侧通过管道连接有药剂投加泵(9)。
3.根据权利要求1所述的一种生化污泥处理装置，其特征在于：所述药剂投加泵(9)通过管道与所述污泥生物调质池(2)相连。
4.根据权利要求1所述的一种生化污泥处理装置，其特征在于：所述污泥生物调质池(2)与所述高压隔膜压滤机(3)之间通过管道依次设有进料泵(10)、电磁流量计(11)。
5.根据权利要求1所述的一种生化污泥处理装置，其特征在于：所述压榨水箱(4)一侧设有常通自来水管道，另一侧通过管道连接有压榨水泵(12)。
6.根据权利要求1所述的一种生化污泥处理装置，其特征在于：所述压榨水泵(12)与所述高压隔膜压滤机(3)相连。
7.一种生化污泥处理工艺，包括污泥浓缩脱水、初步过滤、二次过滤、输送处理，包括如下步骤：
1)待处理压滤液经管道进入药剂化药罐(1)，经罐内硫磺等脱水剂脱水后，启动药剂投加泵(9)，向污泥生物调质池(2)中通入脱水后压滤液;
2)在污泥生物调质池(2)中对脱水后压滤液进行曝气，使其电阻率达到一定要求后，启动进料泵(10)，使脱水后压滤液通过管道自进料口(6)进入高压隔膜压滤机(3)，且通过电磁流量计(11)控制压滤液的进料量;
3)脱水后压滤液自进料口(6)进入高压隔膜压滤机(3)的滤室，启动高压隔膜压滤机(3)进行过滤，滤液排出高压隔膜压滤机(3)外，滤饼则留在滤室内，使脱水后压滤液达到初步分离的效果;
4)脱水后压滤液经初步过滤结束后，启动压榨水泵(12)，使压榨水箱(4) 中水介质通过管道向高压隔膜压滤机(3)的隔膜中进入，对滤饼进行进一步压榨，达到二次过滤的效果;
5)经二次过滤后的滤饼通过无轴输送机(5)运送至盛料斗，再经放置干化，进一步降低滤饼所含水分。 2 -->
说明书
一种生化污泥处理装置及工艺
技术领域
本发明涉及污泥处理技术领域，具体地说，尤其涉及一种生化污泥处理装置及工艺。
背景技术
随着中国城市污水处理厂的普及，污泥产量持续快速增加，污水处理厂通常采用机械方式对污泥进行脱水，脱水污泥含水率一般在75%～85%，呈胶质粘结状，容易造成二次污染，而且在运输过程中也可能造成二次污染，已经不能满足环保的要求，而污泥后续处理手段如堆肥、焚烧、填埋等均要求含水率在 60%以下，进一步降低污泥含水率是污泥减容减量、稳定化和无害化处置的重要基础。而目前市场上的生化污泥的处理方式主要通过添加聚酰亚胺絮凝剂经泵输送到带式压滤脱水机，经带式脱水机脱水后使污泥成果冻状，但是此类污泥含水量在95%以上，该污泥经日晒，含水量变化不大，同时期其难以处理，处理费用高。
发明内容
本发明公开了一种生化污泥处理装置及工艺，用于解决传统技术中污泥含水量高、脱水效率低、处理成本高的问题。
本发明是通过以下技术方案实现的：
一种生化污泥处理装置，包括药剂化药罐、污泥生物调质池、高压隔膜压滤机、压榨水箱、无轴输送机，所述药剂化药罐通过管道与污泥生物调质池相连，所述污泥生物调质池通过管道与高压隔膜压滤机的进料口相连，所述高压隔膜压滤机的底侧表面处设有若干进水管，所述进水管通过管道与压榨水箱相连，所述高压隔膜压滤机的下方设有接液槽，所述接液槽通过管道与所述药剂化药罐相连，所述高压隔膜压滤机底部设有无轴输送机。
所述药剂化药罐一侧设有常通自来水管道，另一侧通过管道连接有药剂投加泵。
所述药剂投加泵通过管道与所述污泥生物调质池相连。
所述污泥生物调质池与所述高压隔膜压滤机之间通过管道依次设有进料 泵、电磁流量计。
所述压榨水箱一侧设有常通自来水管道，另一侧通过管道连接有压榨水泵。
所述压榨水泵与所述高压隔膜压滤机相连。
一种生化污泥处理工艺，包括污泥浓缩脱水、初步过滤、二次过滤、输送处理，包括如下步骤：
1)待处理压滤液经管道进入药剂化药罐，经罐内硫磺等脱水剂脱水后，启动药剂投加泵，向污泥生物调质池中通入脱水后压滤液;
2)在污泥生物调质池中对脱水后压滤液进行曝气，使其电阻率达到一定要求后，启动进料泵，使脱水后压滤液通过管道自进料口进入高压隔膜压滤机，且通过电磁流量计控制压滤液的进料量;
3)脱水后压滤液自进料口进入高压隔膜压滤机的滤室，启动高压隔膜压滤机进行过滤，滤液排出高压隔膜压滤机外，滤饼则留在滤室内，使脱水后压滤液达到初步分离的效果;
4)脱水后压滤液经初步过滤结束后，启动压榨水泵，使压榨水箱中水介质通过管道向高压隔膜压滤机的隔膜中进入，对滤饼进行进一步压榨，达到二次过滤的效果;
5)经二次过滤后的滤饼通过无轴输送机运送至盛料斗，再经放置干化，进一步降低滤饼所含水分。
与现有技术相比，本发明的有益效果是：
本发明对待处理滤液过滤之前，增加浓缩脱水步骤，通过添加硫磺等脱水剂脱水后再进行曝气，利用化学调质的方法，使其充分接触空气中的氧气、降低水中的COD和BOD，从而改善污泥的性能，充分利用化学调质的方法，使其配合机械压滤;同时采用高压隔膜压滤机中的滤板进行初次过滤，使滤液和滤饼达到初步分离，再通过隔膜板压榨再次过滤，进一步降低了滤饼含水量，为滤饼的后续处理提供了良好的基础，便于储存、运输，扩大其适用范围;而且整个过程采用化学调质和机械压滤相结合的方式，二次过滤后的滤饼经无轴输送机输送后集中处理，通过电气控制，实现机械化操作，极大地降低了人员的劳动强度，提升了劳动效率。
