申请日2014.12.29
公开(公告)日2015.06.24
IPC分类号E03F5/22
摘要
本实用新型涉及一种多杂质废水提升装置。本实用新型就是提供一种结构简单，制作安装方便，成本低廉，运行稳定的废水提升装置。本实用新型包括废水提升泵、橡胶软管，橡胶软管的两端分别与废水提升泵出口、后续处理单元输送管路相连，其构要点在于还包括通过不锈钢链与废水池壁相连的配重漂浮件，废水提升泵与配重漂浮件底部固定连接。

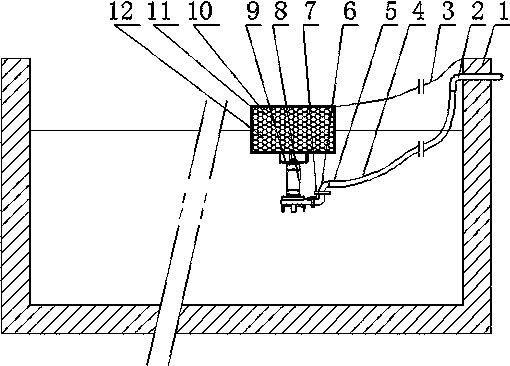

摘要附图
权利要求书
1.一种多杂质废水提升装置，包括废水提升泵、橡胶软管，橡胶软管的两端分别与废水提升泵出口、后续处理单元输送管路相连，其特征在于还包括通过不锈钢链与废水池壁相连的配重漂浮件，废水提升泵与配重漂浮件底部固定连接。
2.如权利要求1所述的多杂质废水提升装置，其特征在于所述的配重漂浮件包括不锈钢壳体和充填在壳体内的高密度泡沫。
说明书
多杂质废水提升装置
技术领域
本实用新型涉及一种多杂质废水提升装置的改进。
背景技术
废水处理过程中经常会遇到废水储存池中的废水含有大量杂质的情况，杂质大部分以漂浮物及沉淀物形式存在，废水提升在大部分工程中是利用潜污泵完成的，潜污泵安装于废水储存池底部，潜污泵出口连接管路、单向阀、阀门，然后将废水输送至下一处理单元。单独采用潜污泵提升废水存在以下缺点：1、潜污泵需要配备着脱、滑道、提升导链等装置，成本较高;2、潜污泵经常被池底杂质堵塞，需要人工提升出来清理，费时费力;3、杂质经常堵塞单向阀、阀门以及后续处理单元中的设备，易造成设备损伤;4、潜污泵堵塞严重时易造成泵电机线圈烧毁，增加运行成本。
发明内容
本实用新型就是针对上述问题，提供一种结构简单，制作安装方便，成本低廉，运行稳定的废水提升装置。
为实现上述目的，本实用新型采用如下方案，本实用新型包括废水提升泵、橡胶软管，橡胶软管的两端分别与废水提升泵出口、后续处理单元输送管路相连，其构要点在于还包括通过不锈钢链与废水池壁相连的配重漂浮件，废水提升泵与配重漂浮件底部固定连接。
实用新型有益效果
本实用新型采用配重漂浮件取代着脱、滑道、提升导链等装置，制造成本降低，使用时由于配重漂浮件使废水提升水泵吸水口处于无杂质或极少杂质区域，避免提升水泵堵塞情况发生，减少水泵堵塞清理操作，省时省力，避免了因泵堵塞严重造成的水泵电机线圈烧毁事故发生，降低了运行成本;废水提升水泵吸水区域杂质减少，避免了后续处理单元设备的损伤，大大降低了系统运行的维护成本。
