申请日2014.12.27
公开(公告)日2015.07.29
IPC分类号C02F9/02
摘要
本实用新型涉及水泵技术领域，尤其是一种新型污水自动提升泵站，其特征在于，包括：泄空阀、控制阀、污水箱、排污泵、出水管、隔油板、隔油室、隔渣板、隔渣室、进水管、排油管、排渣管、排油桶、排渣桶、排渣信号、排油信号，所述一种新型污水自动提升泵站，在污水箱底部的一端设有泄空阀，在污水箱上设有隔渣板，所述隔渣板在污水箱内分出隔渣室，在隔渣室外的在污水箱上设有隔油板，隔油板在污水箱内形成隔油室，当污水从进水管流入污水箱，其污水首先进入隔渣室，污水通过隔渣板时，所述隔渣板将污水中渣质从中过滤出，过滤出渣质放入隔渣室外的排渣管，通过排渣管直接排入排渣桶，当排渣桶内渣质满足排渣信号时，就通知排放。
摘要附图
权利要求书
1.一种新型污水自动提升泵站，其特征在于，包括：泄空阀、控制阀、污水箱、排污泵、出水管、隔油板、隔油室、隔渣板、隔渣室、进水管、排油管、排渣管、排油桶、排渣桶、排渣信号、排油信号，在污水箱上设有排渣管，在排渣管下端设有排渣桶，在排渣桶内设有排渣信号。
说明书
一种新型污水自动提升泵站
技术领域
本实用新型涉及水泵技术领域，尤其是一种新型污水自动提升泵站。
背景技术
传统污水泵技术难以处理饭店、食堂、餐厅、厨房的废污物油水，而且饭店、食堂、餐厅、厨房的废污物油水容易堵塞下水道，造成新的污染。
发明内容

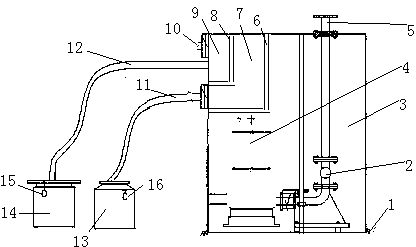

为解决上述问题，本实用新型提供一种新型污水自动提升泵站，所述一种新型污水自动提升泵站，其特征在于，包括：泄空阀1、控制阀2、污水箱3、排污泵4、出水管5、隔油板6、隔油室7、隔渣板8、隔渣室9、进水管10、排油管11、排渣管12、排油桶13、排渣桶14、排渣信号15、排油信号16，所述一种新型污水自动提升泵站，在污水箱3上设有隔渣板8，所述隔渣板8在污水箱3内分出隔渣室9，在隔渣室9外的在污水箱3上设有隔油板6，隔油板6在污水箱3内形成隔油室7，在污水箱3上设有排污泵4，在排污泵4上设有出水管5，在出水管5上设有控制阀2，在污水箱3上设有排渣管12，所述排渣管12设置在隔渣室9外，在排渣管12下端设有排渣桶14，在排渣桶14内设有排渣信号15，在污水箱3上设有排油管11，所述排油管11设置在隔油室7外，在排油管11下端设有排油桶13，在排油桶13内设有排油信号16，在污水箱3底部的一端设有泄空阀1。
所述一种新型污水自动提升泵站的工作流程：当污水从进水管10流入污水箱3，其污水首先进入隔渣室9，污水通过隔渣板8时，所述隔渣板8将污水中渣质从中过滤出，过滤出渣质放入隔渣室9外的排渣管12，通过排渣管12直接排入排渣桶14，当排渣桶14内渣质满足排渣信号15时，就通知排放，经过渣质过滤的污水从隔渣板8进入隔油室7，隔油板6将油水分离，将油留在隔油室7内，通过设置在污水箱3上的排油管11，排放到排油桶13，当排油桶13满足排放时排油信号16就通知排放，通过隔油板6过滤对污水直接放入污水箱3，在污水箱3内通过排污泵4，并通过在排污泵4上出水管5将污水排除在污水箱3外。
当需要清洗污水箱3时，打开污水箱3底部的泄空阀1，自动放干污水箱3里的水，方便清洗。
本实用新型的有益效果是：1.无废污物油水，不会堵塞下水道，造成新的污染。2.提高了出水响应速度和出水量;3.提高泵的效率和稳定性。
