水处理技术水处理方法

发布时间:2018-4-29 12:52:55  中国污水处理工程网

  申请日2014.11.13

  公开(公告)日2015.10.28

  IPC分类号C02F1/00; B01D24/02; B01D24/46; C02F1/28; B01J20/14; B01J20/26; B01D29/66

  摘要

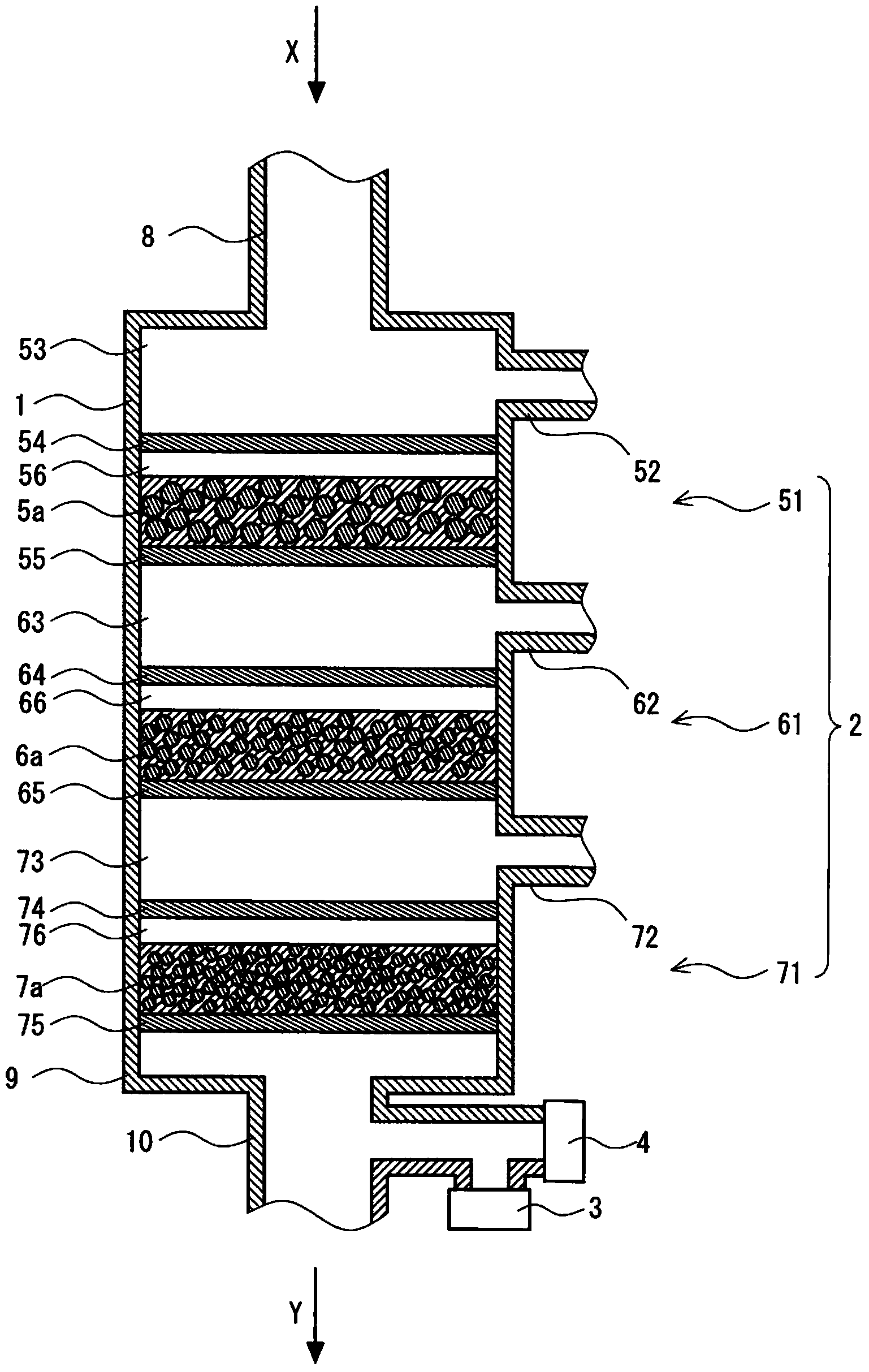

  水处理装置设置有沿大致竖直方向放置的筒状主体,利用填充在所述主体内部的至少一部分中的处理部对从上方供应的待处理液进行净化,并且从下方回收处理液,所述水处理装置还配备有:多个处理层,其沿所述主体内部的轴向间隔地设置且在内部密封有颗粒,并且具有用于防止所述颗粒竖直向外流出的一对隔板;气泡供应部,其用于从下方将气泡供应到所述主体内部;反冲洗水供应部,其用于从下方将反冲洗水供应到所述主体内部;以及排出部,其设置在所述主体内部的各处理层的上方,用于排出所述气泡和/或所述反冲洗水。此外,在正常状态下,在每个处理层的颗粒与上隔板之间设置有空间部。

  权利要求书

  1.一种水处理装置,所述水处理装置包括沿大致竖直方向放置 的筒状主体,所述水处理装置通过利用填充在所述主体的至少一部分 中的处理部对从上方供应的待处理液进行净化,并且从下方回收处理 液,所述水处理装置包括:

  多个处理层,其沿所述主体中的轴向间隔地设置,所述多个处 理层中的每一个处理层的内部均含有颗粒,并且具有用于防止所述颗 粒向上和向下流出的一对隔板;

  气泡供应部,其用于从下方将气泡供应到所述主体中;

  反冲洗水供应部,其用于从下方将反冲洗水供应到所述主体中; 以及

  排出部,其设置在所述主体中的各处理层的上方,并且用于排 出所述气泡和所述反冲洗水中的至少一者,

  其中,在稳态状态下,在上隔板与所述处理层的所述颗粒之间 设置有空间部。

  2.根据权利要求1所述的处理装置,其中,

  在清洗所述处理层期间,重复所述气泡供应部对所述气泡的供 应和所述反冲洗水供应部对所述反冲洗水的供应,并且从位于所述处 理层正上方的所述排出部排出所述气泡和所述反冲洗水。

  3.根据权利要求1或2所述的水处理装置,其中,

  从所述气泡供应部开始供应所述气泡到所述气泡供应部停止供 应所述气泡的时间段为3秒以上且20秒以下。

  4.根据权利要求1至3中的任一项所述的水处理装置,其中,

  基本上在所述气泡供应部停止供应所述气泡的同时开始所述反 冲洗水供应部对所述反冲洗水的供应。

  5.根据权利要求1至4中的任一项所述的水处理装置,其中,

  所述气泡的平均直径为3mm以上且8mm以下。

  6.根据权利要求1至5中的任一项所述的水处理装置,其中,

  所述上隔板与下隔板之间的所述颗粒的填充率为10体积百分比 以上且95体积百分比以下。

  7.根据权利要求1至6中的任一项所述的水处理装置,其中,

  容纳在下游侧处理层中的颗粒的平均直径小于容纳在上游侧处 理层中的颗粒的平均直径。

  8.根据权利要求7所述的水处理装置,其中,

  从上游侧起依次设置有第一处理层和第二处理层,并且容纳在 所述第一处理层中的第一颗粒主要由高分子化合物构成,容纳在所述 第二处理层中的第二颗粒主要由硅藻土构成。

  9.根据权利要求8所述的水处理装置,其中,

  在所述第一处理层与所述第二处理层之间还设置有中间处理 层,并且容纳在所述中间处理层中的中间颗粒主要由高分子化合物构 成。

  10.根据权利要求1至9中的任一项所述的水处理装置,其中,

  所述待处理液包括油和悬浮物,并且所述油和所述悬浮物被从 所述待处理液分离出来。

  11.一种水处理方法,包括向根据权利要求1至10中的任一项 所述的水处理装置供应待处理液的步骤和回收处理液的步骤。

  说明书

  水处理装置和使用水处理装置的水处理方法

  技术领域

  本发明涉及一种水处理装置和使用水处理装置的水处理方法。

  背景技术

  从环境保护的角度来看,含有在油田、工厂等产生的油和悬浮 物的油水混合液需要在将油滴、悬浮物颗粒等的混合量降低到一定值 或更小之后被废弃。用于从混合液中分离和去除油滴、悬浮物颗粒等 的方法的实例包括重力分离、蒸馏分离、化学药剂分离等。用于低成 本地分离和去除油滴、悬浮物颗粒等的方法的实例包括在内部含有颗 粒的处理槽中过滤油水混合液的方法。

  使用前述处理层的水处理装置通过利用处理层中的颗粒进行过 滤来分离油水混合液的油滴、悬浮物颗粒等,并排出已经去除了油滴、 悬浮物颗粒等的水(参见日本专利公开No.5-154309)。

  引用列表

  专利文献

  专利文献1:日本专利公开No.5-154309

  发明内容

  技术问题

  上述传统水处理装置适合用于分离油水混合液的油滴、悬浮物 颗粒等。然而,随着过滤的油水混合液的量增加,分离出来的油滴、 悬浮物颗粒等累积在颗粒之间的空间中,这导致过滤效率降低。因此, 颗粒必须被定期取出并清洗,而这并不方便。

  鉴于上述情况作出了本发明,并且本发明的目的在于提供一种 能够容易且可靠地清洗颗粒并因此具有优异的水处理效率的水处理 装置和清洗方法。

  解决问题的技术方案

  旨在解决前述问题的本发明涉及一种水处理装置,该水处理装 置包括沿大致竖直方向放置的筒状主体,水处理装置通过利用填充在 主体的至少一部分中的处理部对从上方供应的待处理液进行净化,并 且从下方回收处理液,水处理装置包括:多个处理层,其沿主体中的 轴向间隔地设置,多个处理层中的每一个处理层的内部均含有颗粒, 并且具有用于防止颗粒向上和向下流出的一对隔板;气泡供应部,其 用于从下方将气泡供应到主体中;反冲洗水供应部,其用于从下方将 反冲洗水供应到主体中;以及排出部,其设置在主体中的各处理层的 上方,并且用于排出气泡和反冲洗水中的至少一者,其中,在稳态状 态下,在上隔板与处理层的颗粒之间设置有空间部。

  旨在解决前述问题的本发明的另一方面涉及一种水处理方法, 该水处理方法具有向水处理装置供应待处理液的步骤和回收处理过 的液体的步骤。

  本发明的有益效果

  根据本发明的水处理装置和水处理方法能够容易且可靠地清洗 颗粒,从而具有优异的水处理效率。
