申请日2014.12.04
公开(公告)日2015.05.13
IPC分类号C02F103/30; C02F9/14
摘要
本实用新型涉及一种染料废水的处理系统，所述染料废水的处理系统包括进水管道、格栅、调节池、初沉池、水解酸化池、接触氧化池、二沉池、吸附塔、出水管道、污泥浓缩池、带式压滤机、污泥外运管道，所述进水管道、格栅、调节池、初沉池、水解酸化池、接触氧化池、二沉池、吸附塔、出水管道依次连通，所述调节池、初沉池、二沉池、带式压滤机都与污泥浓缩池连通，带式压滤机与调节池、污泥外运管道连通。经过本实用新型处理后的染料废水的出水水质良好，出水中COD、BOD、SS、色度等污染指标都达到排水标准，解决了染料行业废水处理的困境，适用于普遍推广使用。

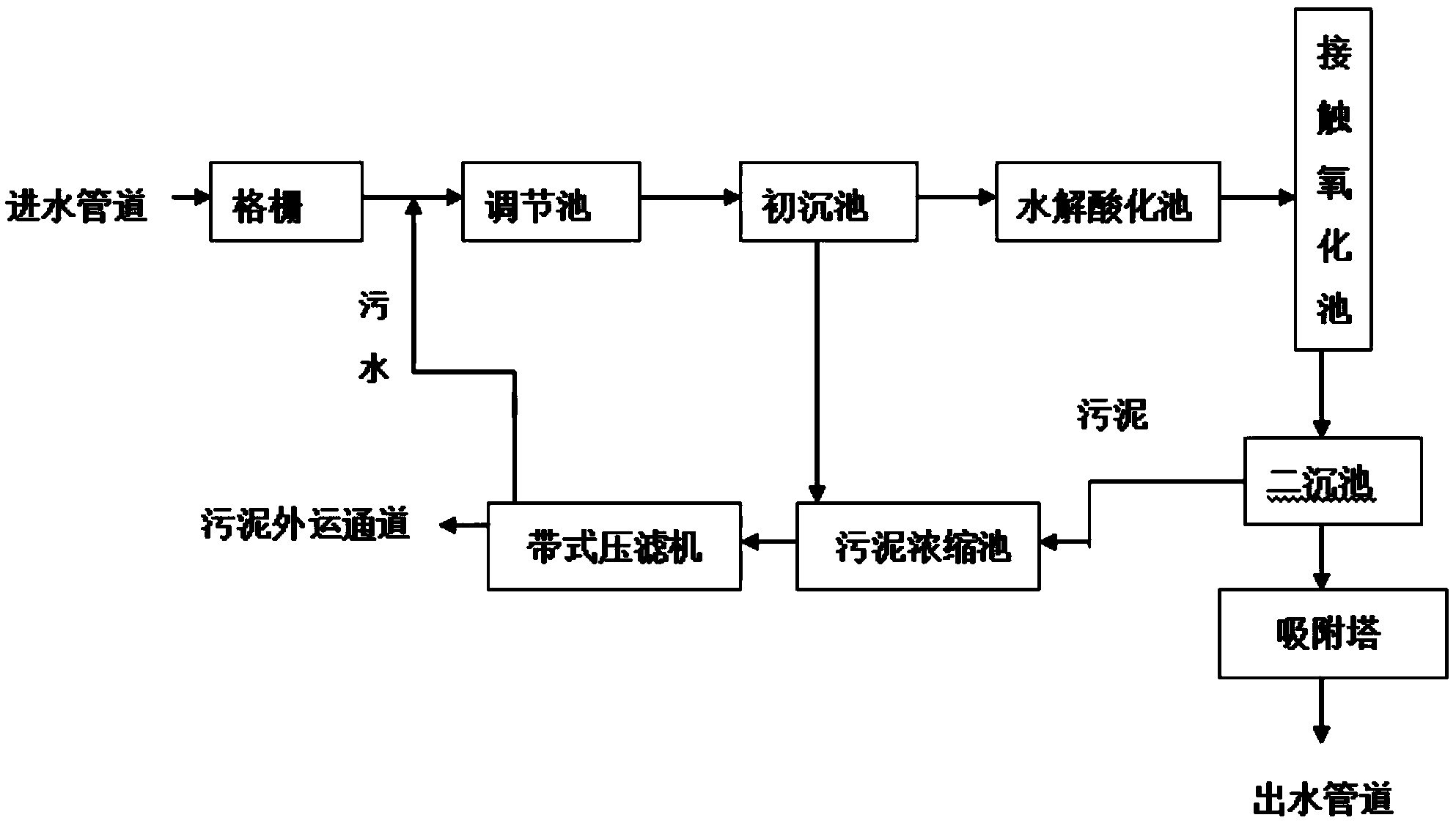

摘要附图
权利要求书
1.一种染料废水的处理系统，其特征在于：所述染料废水的处理系统包括进水管道、格栅、调节池、初沉池、水解酸化池、接触氧化池、二沉池、吸附塔、出水管道、污泥浓缩池、带式压滤机、污泥外运管道，所述进水管道、所述格栅、所述调节池、所述初沉池、所述水解酸化池、所述接触氧化池、所述二沉池、所述吸附塔、所述出水管道依次连通，所述调节池、所述初沉池、所述二沉池、所述带式压滤机都与所述污泥浓缩池连通，所述带式压滤机与所述调节池、所述污泥外运管道连通。
2.根据权利要求1所述的一种染料废水的处理系统，其特征在于：所述初沉池、所述二沉池的污泥都流入所述污泥浓缩池，所述初沉池的污水流入所述水解酸化池，所述二沉池的污水流入所述吸附塔。
3.根据权利要求1或2所述的一种染料废水的处理系统，其特征在于：所述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
说明书
一种染料废水的处理系统
技术领域
本实用新型涉及一种染料废水的处理系统。
背景技术
纺织工业是我国传统的支柱产业，其排放的“三废”尤其是废水治理不当将会对环境造 成严重污染。印染废水具有水量大、有机污染物浓度高、色度深、碱性大、水质变化大、成 分复杂等特点，属较难处理的工业废水之一。因此需要比较成熟的废水处理技术来达到综合 的有效的经济的治理，
目前，国内外印染废水处理主要还有生物法、物化法等各种处理技术层出不穷，但是处 理效果不佳，治理效果有待提高。染料废水的无害化处理，想要彻底解决，是目前环境工程 工作者面临的重大问题。
实用新型内容
本实用新型的目的是克服现有技术存在的缺陷，提供一种染料废水的处理系统。
实现本实用新型目的的技术方案是：一种染料废水的处理系统，所述染料废水的处理系 统包括进水管道、格栅、调节池、初沉池、水解酸化池、接触氧化池、二沉池、吸附塔、出 水管道、污泥浓缩池、带式压滤机、污泥外运管道，所述进水管道、所述格栅、所述调节池、 所述初沉池、所述水解酸化池、所述接触氧化池、所述二沉池、所述吸附塔、所述出水管道 依次连通，所述调节池、所述初沉池、所述二沉池、所述带式压滤机都与所述污泥浓缩池连 通，所述带式压滤机与所述调节池、所述污泥外运管道连通。
作为优化，所述初沉池、所述二沉池的污泥都流入所述污泥浓缩池，所述沉淀池的污水 流入所述水解酸化池，所述二沉池的污水流入所述吸附塔。
作为优化，所述污泥浓缩池、所述带式压滤机的滤水回流至所述调节池。
本实用新型具有积极的效果：本实用新型使用时，废水先通过进水管道进入格栅过滤污 水中大块悬浮或漂浮的污染物，过滤后的污水流入调节池调节废水的水质水量，调节后的废 水流入出沉池去除比重较大的有机物颗粒、泥沙等，然后污水流入水解酸化池，污泥流入污 泥浓缩池。水解酸化池将废水中难降解的有机物、SS(固体悬浮物)、色度，如染料等，降解 为小分子化合物，提高废水的可生化性，水解酸化处理后的污水流入接触氧化池，接触氧化 池将废水中的COD、BOD等有机物彻底降解后，污水流入二沉池，二沉池将接触氧化池排 除的污水进行污泥、污水分离，污泥流入污泥浓缩池，污水流入吸附塔，吸附塔将流入的污 水剩余少量的色度吸附脱除，然后出水达标，通过出水管道排放。污泥浓缩池降低污泥的含 水率，使污泥的体积减小，经污泥浓缩池处理后的污泥送入带式压滤机，污泥浓缩池出来的 污水再回流到调节池重新处理，带式压滤机使污泥进一步脱水，缩小体积，通过污泥外运通 道外运，污水回流至调节池重新处理。
经过本实用新型处理后的染料废水的出水水质良好，出水中COD、BOD、SS、色度等污 染指标都达到排水标准，解决了染料行业废水处理的困境，适用于普遍推广使用。
