申请日2014.11.12
公开(公告)日2015.04.22
IPC分类号C02F9/10; C02F9/08
摘要
本实用新型公开了一种污水处理装置，包括有沉淀罐以及曝气罐，沉淀罐的一侧设有进水管道，所述曝气罐与沉淀罐之间连设有第一连通管道;所述沉淀罐下方设有一用于储存沉淀物的储沙池，所述储沙池与沉淀罐之间连设有第二连通管道;所述曝气罐内设有一开口向下的U形阻流罐，所述阻流罐与曝气罐同轴设置;还包括有曝气机、连设与曝气机并延伸至曝气罐低端的主曝气管、从主曝气管的尾端延伸出的分曝气管，所述分曝气管设有复数个曝气孔;还包括有L形的引水渠;通过特有设计的消毒药片投放器，以及曝气罐的独特设计，将该系统能充分有效的实现消毒和处理，实现一体化的引水功能;解决了偏于地区人们生活用水的健康问题。
权利要求书
1.一种污水处理装置，其特征在于：包括有沉淀罐以及曝气罐，沉淀罐的一侧设有进水管道，所述曝气罐与沉淀罐之间连设有第一连通管道;
所述沉淀罐下方设有一用于储存沉淀物的储沙池，所述储沙池与沉淀罐之间连设有第二连通管道;
所述曝气罐内设有一开口向下的U形阻流罐，所述阻流罐与曝气罐同轴设置;还包括有曝气机、连设与曝气机并延伸至曝气罐低端的主曝气管、从主曝气管的尾端延伸出的分曝气管，所述分曝气管设有复数个曝气孔;还包括有一L形的引水渠;
还包括有消毒罐，所述消毒罐的一侧的底端通过第三连通管道将曝气罐中的达到L形的引水渠的水流通过引水渠的开口处引流至消毒罐内;
所述消毒罐的一侧的顶端设有一消毒药片投放器，所述消毒药片投放器包括有主通道;所述主通道的一端为开口并延伸至消毒罐内，另一端设有一推送气缸，还包括有被推送气缸驱动的推杆，还包括有设于推送气缸里侧的、与主通道连通的、垂直设于主通道的药片存储管，所述存储管的顶端设有盖子;
所述消毒罐的另一侧的上端设有第一出水管道;
所述第二连通管道的水平位置高于引水渠的水平位置。
2.根据权利要求1所述的一种污水处理装置，其特征在于：所述进水管道设有调节阀门。
3.根据权利要求1所述的一种污水处理装置，其特征在于：所述第一连通管道以及第二连通管道均设有调节阀门。
4.根据权利要求1所述的一种污水处理装置，其特征在于：所述进水管道的水平位置低于第一连通管道的水平位置。
5.根据权利要求1所述的一种污水处理装置，其特征在于：所述沉淀罐的一侧的上端设有出气孔。
6.根据权利要求5所述的一种污水处理装置，其特征在于：所述出气孔设有滤网。

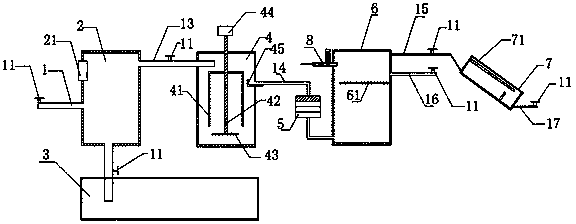

说明书
一种污水处理装置
技术领域
本实用新型涉及污水处理领域，具体涉及一种污水处理装置。
背景技术
目前，由于我国经济力量有限，科技不足，生活在偏于地区的人们没有自来水厂和配套的饮用水装置，大多数在偏远地区生活的人，往往都是从河流中直接挑水回家做饭、洗衣服、甚至是饮用;或者从井里打出来的水直接进行引用，因此我国偏远地区的人们的身体健康受到极大的威胁，水中病菌均超标、泥沙过多，均称为偏远地区人们的生活的困扰，因此市场继续一种能有效解决类似问题，形成一个小巧实用的污水处理设备。
发明内容
本实用新型的目的在于克服以上所述的缺点，提供一种能解决上述问题的污水处理设备。
为实现上述目的，本实用新型的具体方案如下：一种污水处理装置，包括有沉淀罐以及曝气罐，沉淀罐的一侧设有进水管道，所述曝气罐与沉淀罐之间连设有第一连通管道;
所述沉淀罐下方设有一用于储存沉淀物的储沙池，所述储沙池与沉淀罐之间连设有第二连通管道;
所述曝气罐内设有一开口向下的U形阻流罐，所述阻流罐与曝气罐同轴设置;还包括有曝气机、连设与曝气机并延伸至曝气罐低端的主曝气管、从主曝气管的尾端延伸出的分曝气管，所述分曝气管设有复数个曝气孔;还包括有一L形的引水渠;
还包括有消毒罐，所述消毒罐的一侧的底端通过第三连通管道将曝气罐中的达到L形的引水渠的水流通过引水渠的开口处引流至消毒罐内;
所述消毒罐的一侧的顶端设有一消毒药片投放器，所述消毒药片投放器包括有主通道;所述主通道的一端为开口并延伸至消毒罐内，另一端设有一推送气缸，还包括有被推送气缸驱动的推杆，还包括有设于推送气缸里侧的、与主通道连通的、垂直设于主通道的药片存储管，所述存储管的顶端设有盖子;所述消毒罐的另一侧的上端设有第一出水管道。
其中，所述进水管道设有调节阀门。
其中，所述第一连通管道以及第二连通管道均设有调节阀门。
其中，所述进水管道的水平位置低于第一连通管道的水平位置。
其中，所述第二连通管道的水平位置高于引水渠的水平位置。
其中，所述推杆前端还设有推片。
其中，所述消毒罐的另一侧向内延伸出有消毒隔板，所述消毒隔板的水平位置低于消毒药片投放器的水平位置，所述消毒隔板与消毒管的一侧的内壁之间留有间隙。
其中，所述沉淀罐的一侧的上端设有出气孔。
其中，所述出气孔设有滤网。
本实用新型的有益效果为：通过设有的沉淀罐、曝气罐、消毒罐以及特有设计的消毒药片投放器，以及曝气罐的独特设计，将该系统能充分有效的实现消毒和处理，实现一体化的引水功能;解决了偏于地区人们生活用水的健康问题。
