申请日2014.09.24
公开(公告)日2015.01.28
IPC分类号C02F9/00; D06B23/20
摘要
本发明公开了一种纺织平洗机废水处理装置，包括纺织品衬网、污水槽、清水进水管、喷头、污水出水管、污水存储器，多个污水槽的污水出水管依次连接，每个污水槽的上方均设置一个纺织品衬网，纺织品衬网的两侧设置多个喷头，所有喷头均与清水进水管连接，所有污水出水管均与污水存储器连接，还包括污水处理槽，所述污水处理槽的进水口与污水存储器的出水口连接，所述污水处理槽的清水出水管与自来水进水管连接。本发明增加了污水处理槽，将处理后的污水重新反馈至自来水进水管，利用处理后的水再次进行清洗纺织品，避免了废水处理后排出浪费资源，达到了节约能源，废水二次利用的目的。
权利要求书
1.一种纺织平洗机废水处理装置，包括纺织品衬网、污水槽、清水进水管、喷头、污水出水管、污水存储器，多个污水槽的污水出水管依次连接，每个污水槽的上方均设置一个纺织品衬网，纺织品衬网的两侧设置多个喷头，所有喷头均与清水进水管连接，所有污水出水管均与污水存储器连接，其特征在于：还包括污水处理槽，所述污水处理槽的进水口与污水存储器的出水口连接，所述污水处理槽的清水出水管与自来水进水管连接。
2.根据权利要求1所述的纺织平洗机废水处理装置，其特征在于：所述清水出水管与自来水进水管之间设置水泵。
3.根据权利要求1所述的纺织平洗机废水处理装置，其特征在于：所述污水处理槽包括第一污水处理槽、第二污水处理槽，所述水泵包括第一水泵、第二水泵，第一污水处理槽的进水口与污水存储器的出水口连接，第一污水处理槽的出水口与第一水泵的进水口连接，第一水泵的出水口与第二污水处理槽的进水口连接，第二污水处理槽的出水口与第二水泵的进水口连接，第二水泵的出水口与自来水进水管连接。
4.根据权利要求1所述的纺织平洗机废水处理装置，其特征在于：还包括控制器、浓度传感器、液位传感器，水泵的控制端与处理器连接，所述污水处理槽内设置浓度传感器、液位传感器，所述污水存储器内设置液位传感器，所述浓度传感器实时检测污水浓度信息，液位传感器实时检测污水处理槽及污水存储器内的液位信息，控制器根据浓度信息及液位信息控制水泵的开关。
5.根据权利要求4所述的纺织平洗机废水处理装置，其特征在于：所述控制器的中央处理器为51系列单片机。
6.根据权利要求5所述的纺织平洗机废水处理装置，其特征在于：所述控制器的中央处理器为AT89C51。
7.根据权利要求1所述的纺织平洗机废水处理装置，其特征在于：所述纺织品衬网为双层尼龙衬网，所述纺织品在清洗过程中放置于双层尼龙衬网的中间，所述喷头在双层尼龙衬网的两侧对纺织品进行清洗。
说明书
一种纺织平洗机废水处理装置
技术领域
本发明属于纺织设备领域，具体涉及一种纺织平洗机废水处理装置。
背景技术
目前,我国印染行业的能源利用率最高也不超过33%,而国外已达到50%以上。为此,我国印染行业节能的潜力是很大的。现以平洗机作一分析。国产74型MH504—160型平洗机,是上下导辊式的,由于导布辊是在液下工作,为此只能采用滑动轴承,轴承材料为氯化聚醚,其摩擦系数约为0.35。
由于丝织物、针织物及某些仿毛、仿丝的化纤及其混纺织物的外观、手感、风格等要求,它们的染整加工宜在无张力状态下进行。因此,近年来松式平洗机有较大发展,目前常用的型号有S220—180型松式平幅水洗机和松式转轮平幅洗布机等。 松式六角辊式平洗机,适用于中长化纤织物加工过程中的前后处理,如退浆、煮练、染色及整理后的松式水洗,也可用作纯棉或化纤织物的松式水洗或松式染色。
全机由多格蒸洗箱组成。进出布处都设有水封,可使蒸洗温度有所提高。各格蒸洗箱单独传动,并有单独洗槽,便于更换洗液。蒸洗箱用不锈钢板制成,送布用的六角辊,是用厚度为2.5mm的不锈钢板焊成的,直径为500mm,两端都能进洗液。辊面上钻有多排直径为25mm的圆孔,也可进出洗液。当六角辊将织物牵引过来时,洗液因自身重量自然地从圆孔中流出,织物也就从辊面脱离下来,折叠堆放在轨道上,按洗液流动方向沿轨道向前运行。
洗液槽循环交换的特点是:液位低、流量大、更换迅速。由于液位的高低会影响织物的折叠盛开和水洗效果,因此,液位的高度很重要,它与堆布高度有关。一般织物的折叠高度为六角辊一边长的1/2,液位则为六角辊高度的1/4。 为了保证织物在洗液中不左右跑偏,必须保证液流有规则地沿织物前进方向流动。导水板可使液流平稳地向前流动,防止洗液碰到墙板后产生涡流,致使布堆乱。 六角辊的速度应比落布辊超速7%～9%,这样,可对织物产生一种轻轻搓揉的动作。液面亦随六角辊的转动而产生振荡。当车速达到30m/min时,就能激起较强的振荡,对织物的蓬松回缩大有好处。
松式转轮式平洗机,此机结构简单,操作方便,适用于中长化纤混纺织物的退浆和平洗。织物由六角导布辊摆入小翻板,堆置36s后落到转轮的叶片上,叶片共有10片,长度为90mm,转轮空心轴直径为300mm,轴面布满圆形小孔,便于洗液交换。织物在转轮槽中浸泡洗涤3min后,经螺纹扩幅辊、整位器,进入主动导布辊,成S形运行,进入下一格。
主动导布辊摩擦传动的结构图。依靠调节螺丝、调节螺母和弹簧,可调节摩擦盘传递的力矩,从而达到控制织物张力的目的。
以上几类平洗机是现有技术中应用最广泛的设备，但是在所有的平洗机中，均没有对废水处理的方法或设备，工厂对这类废水一般是采用单独处理排出的方法，在处理的过程中，难免会遇到处理不充分的问题，另外，处理后的水直接排出，造成了大量水资源的浪费，处理不充分又污染环境，因此，急需一种对该类污水处理的设备或处理方法。
发明内容
本发明所要解决的技术问题是：提供一种纺织平洗机废水处理装置，解决了现有技术中平洗机废水处理不充分污染环境及不能够循环利用浪费资源的问题。
本发明为解决上述技术问题采用以下技术方案：

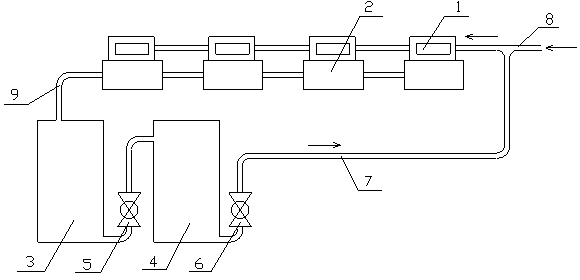

一种纺织平洗机废水处理装置，包括纺织品衬网、污水槽、清水进水管、喷头、污水出水管、污水存储器，多个污水槽的污水出水管依次连接，每个污水槽的上方均设置一个纺织品衬网，纺织品衬网的两侧设置多个喷头，所有喷头均与清水进水管连接，所有污水出水管均与污水存储器连接，还包括污水处理槽，所述污水处理槽的进水口与污水存储器的出水口连接，所述污水处理槽的清水出水管与自来水进水管连接。
所述清水出水管与自来水进水管之间设置水泵。
所述污水处理槽包括第一污水处理槽、第二污水处理槽，所述水泵包括第一水泵、第二水泵，第一污水处理槽的进水口与污水存储器的出水口连接，第一污水处理槽的出水口与第一水泵的进水口连接，第一水泵的出水口与第二污水处理槽的进水口连接，第二污水处理槽的出水口与第二水泵的进水口连接，第二水泵的出水口与自来水进水管连接。
还包括控制器、浓度传感器、液位传感器，水泵的控制端与处理器连接，所述污水处理槽内设置浓度传感器、液位传感器，所述污水存储器内设置液位传感器，所述浓度传感器实时检测污水浓度信息，液位传感器实时检测污水处理槽及污水存储器内的液位信息，控制器根据浓度信息及液位信息控制水泵的开关。
所述控制器的中央处理器为51系列单片机。
所述控制器的中央处理器为AT89C51。
所述纺织品衬网为双层尼龙衬网，所述纺织品在清洗过程中放置于双层尼龙衬网的中间，所述喷头在双层尼龙衬网的两侧对纺织品进行清洗。
与现有技术相比，本发明具有以下有益效果：
1、本发明增加了污水处理槽，将处理后的污水重新反馈至自来水进水管，利用处理后的水再次进行清洗纺织品，避免了废水处理后排出浪费资源，达到了节约能源，废水二次利用的目的。
2、清水出水管与自来水进水管之间设置水泵，使得实时控制清水反馈的速度及流量，提高了该设备的可控性。
3、污水处理槽设置为两级污水处理，当一级处理不充分的时候，采用两级处理，能够达到处分处理的目的，使得处理后的清水符合标准，避免处理后的水不合格，造成纺织品清洗不充分，提高了该系统的精度。
4、采用控制器及传感器，通过传感器采集各种信息传给控制器，然后控制器根据接收的信息控制水泵的开关，不需要专门人员处理污水，只要设定程序即可自动完成，提高了该设备的自动化程度，有效节约了人力资源。
5、51系列单片机是应用最广泛的处理器之一，其具有结构简单，容易操作，可靠性高，兼容性好，且成本低的优点，因此，间接地增强了该设备的可靠性，降低了该设备的成本，提高了该设备的性价比。
6、所述纺织品衬网为双层尼龙衬网，清水喷头在双层尼龙衬网的两侧对纺织品进行清洗，使得纺织品清洗的更加充分。
