申请日2014.09.24
公开(公告)日2015.01.28
IPC分类号C02F9/10
摘要
本实用新型提供一种带加热系统的污水处理装置，包括底座、抽水单元、过滤单元、净化单元和蒸发冷凝单元;抽水单元包括电动机、离心泵、进水管、出水管和第一电源;电动机和离心泵固定设置在底座上;过滤单元包括过滤箱、过滤网、污垢储存器和第二出水管;净化单元包括净化水箱、送药漏斗和净化水箱出水管;蒸发冷凝单元包括蒸发箱、加热电阻、搅拌器、搅拌电动机、第二电源、蒸发箱出口管和冷凝水箱;本实用新型通过设置过滤单元、净化单元和蒸发冷凝单元，使得水净化时需要投放的净化剂大为减少，从而降低二次污染;结构紧凑，成本较低，使用方便，污水处理效率较高;其使用能够将污水处理后再利用，节约水资源。
权利要求书

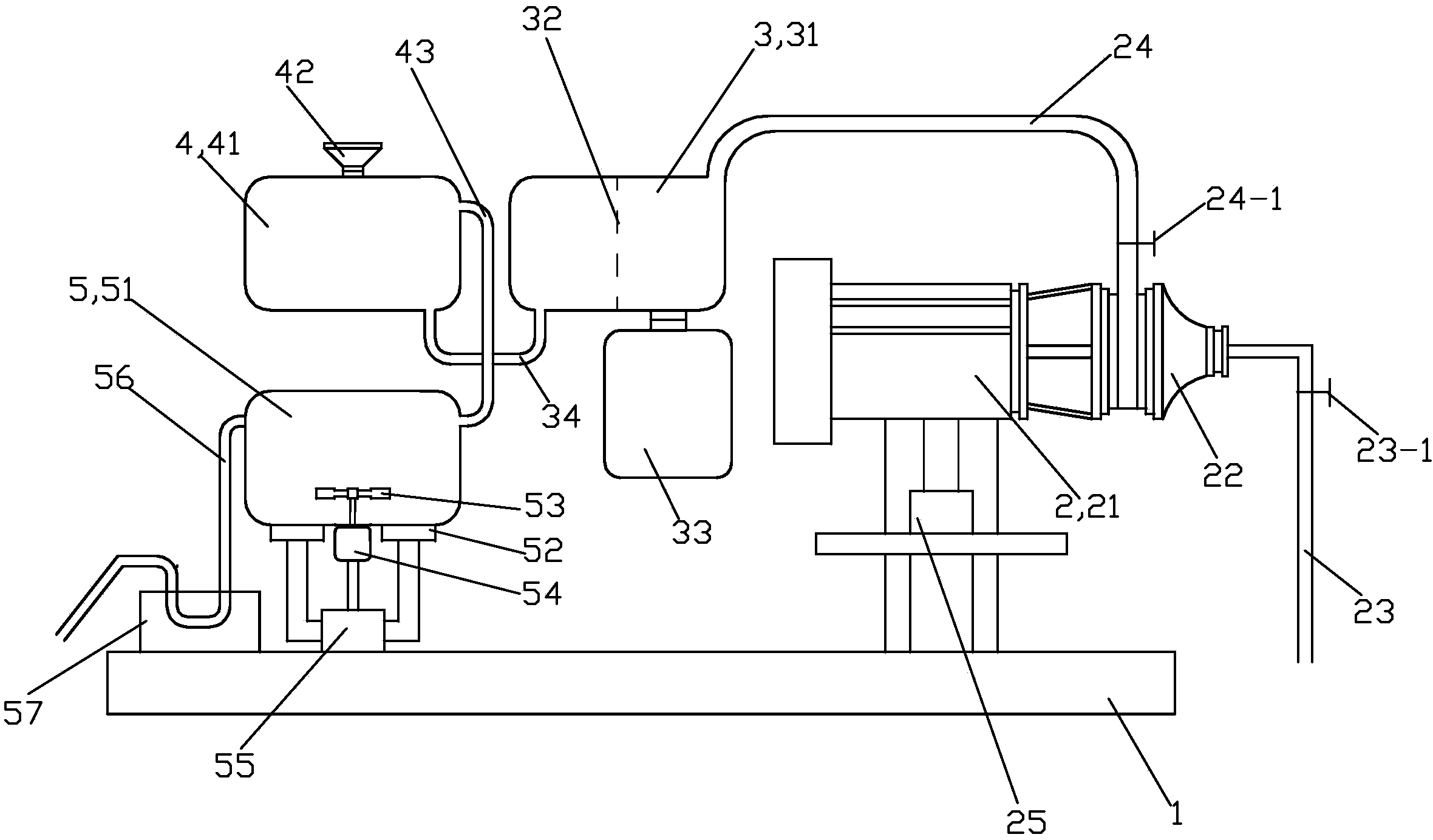

1.一种带加热系统的污水处理装置，其特征在于：包括底座(1)、抽水单元(2)、过滤单元(3)、净化单元(4)和蒸发冷凝单元(5);
过滤单元(3)、净化单元(4)和蒸发冷凝单元(5)均固定设置在底座(1)上;
抽水单元(2)包括电动机(21)、离心泵(22)、进水管(23)、出水管(24)和第一电源(25);电动机(21)和离心泵(22)固定设置在底座(1)上;电动机(21)和离心泵(22)传动连接;离心泵(22)具有进水嘴和出水嘴，离心泵(22)的进水嘴与进水管(23)的一端相连接;进水管(23)的另一端使用时插入待处理的污水中;离心泵(22)的出水嘴与出水管(24)的一端相连接;第一电源(25)用于给电动机(21)提供工作电源;
过滤单元(3)包括过滤箱(31)、过滤网(32)、污垢储存器(33)和第二出水管(34);过滤箱(31)的右侧上端设有进水口，过滤箱(31)的左侧下端设有出水口;过滤箱(31)的进水口与抽水单元(2)的出水管(24)相连接;过滤网(32)垂直设置在过滤箱(31)内;污垢储存器(33)设置在过滤箱(31)的右侧下端，污垢储存器(33)与过滤箱(31)相连通;第二出水管(34)的一端与过滤箱(31)的出水口相连接;
净化单元(4)包括净化水箱(41)、送药漏斗(42)和净化水箱出水管(43);净化水箱(41)的右下端设有进水口，净化水箱(41)的右上端设有出水口;净化水箱(41)的进水口与过滤单元(3)的第二出水管(34)相连;送药漏斗(42)固定设置在净化水箱(41)的上方且与净化水箱(41)相通;净化水箱出水管(43)的一端与净化水箱(41)的出水口相连;
蒸发冷凝单元(5)包括蒸发箱(51)、加热电阻(52)、搅拌器(53)、搅拌电动机(54)、第二电源(55)、蒸发箱出口管(56)和冷凝水箱(57);蒸发箱(51)设置在过滤箱(31)的下方，蒸发箱(51)的右侧上端设有进水口，蒸发箱(51)的左侧上端设有蒸汽出口;蒸发箱(51)的进水口与净化单元(4)的净化水箱出水管(43)相连接;加热电阻(52)设置在蒸发箱(51)的下方;搅拌器(53)设置在蒸发箱(51)内;搅拌器(53)与搅拌电动机(54)传动连接;第二电源(55)用于给加热电阻(52)和搅拌电动机(54)提供电源;蒸发箱出口管(56)的一端与蒸发箱(51)的蒸汽出口相连接;蒸发箱出口管(56)的中段置于冷凝水箱(57)内;冷凝水箱(57)内置有冷凝用的冰水。
2.根据权利要求1所述的带加热系统的污水处理装置，其特征在于：所述的抽水单元(2)的进水管(23)上设有进水阀(23-1);出水管(24)上设有出水阀(24-1)。
3.根据权利要求1所述的带加热系统的污水处理装置，其特征在于：所述的净化单元(4)的送药漏斗(42)的侧面设有容量刻线。
4.根据权利要求1所述的带加热系统的污水处理装置，其特征在于：所述的蒸发冷凝单元(5)的蒸发箱出口管(56)的中段呈U形。
说明书
一种带加热系统的污水处理装置
技术领域
本实用新型涉及一种污水处理装置，具体涉及一种带加热系统的污水处理装置。
背景技术
水是生命之源，随着现代水污染的不断恶化，保护我们身边的水源显得尤为重要。尤其是在目前人口增长加剧，水资源急缺的情况下，人们往往要对污染的水源进行再治理，在此情况下，人们通过污水处理装置对污水进行净化。常见的污水处理装置，通常体型庞大，结构复杂，适用于对大量的污水进行处理，且处理过程中需要长时间的沉淀，而对体量不大的污水处理装置则相对缺乏。
实用新型内容
本实用新型的目的是：针对现有污水处理装置存在的问题，提供一种带加热系统的污水处理装置。
本实用新型的技术方案是：本实用新型的带加热系统的污水处理装置，其结构特点是：包括底座、抽水单元、过滤单元、净化单元和蒸发冷凝单元;
过滤单元、净化单元和蒸发冷凝单元均固定设置在底座上;
抽水单元包括电动机、离心泵、进水管、出水管和第一电源;电动机和离心泵固定设置在底座上;电动机和离心泵传动连接;离心泵具有进水嘴和出水嘴，离心泵的进水嘴与进水管的一端相连接;进水管的另一端使用时插入待处理的污水中;离心泵的出水嘴与出水管的一端相连接;第一电源用于给电动机提供工作电源;
过滤单元包括过滤箱、过滤网、污垢储存器和第二出水管;过滤箱的右侧上端设有进水口，过滤箱的左侧下端设有出水口;过滤箱的进水口与抽水单元的出水管相连接;过滤网垂直设置在过滤箱内;污垢储存器设置在过滤箱的右侧下端，污垢储存器与过滤箱相连通;第二出水管的一端与过滤箱的出水口相连接;
净化单元包括净化水箱、送药漏斗和净化水箱出水管;净化水箱的右下端设有进水口，净化水箱的右上端设有出水口;净化水箱的进水口与过滤单元的第二出水管相连;送药漏斗固定设置在净化水箱的上方且与净化水箱相通;净化水箱出水管的一端与净化水箱的出水口相连;
蒸发冷凝单元包括蒸发箱、加热电阻、搅拌器、搅拌电动机、第二电源、蒸发箱出口管和冷凝水箱;蒸发箱设置在过滤箱的下方，蒸发箱的右侧上端设有进水口，蒸发箱的左侧上端设有蒸汽出口;蒸发箱的进水口与净化单元的净化水箱出水管相连接;加热电阻设置在蒸发箱的下方;搅拌器设置在蒸发箱内;搅拌器与搅拌电动机传动连接;第二电源用于给加热电阻和搅拌电动机提供电源;蒸发箱出口管的一端与蒸发箱的蒸汽出口相连接;蒸发箱出口管的中段置于冷凝水箱内;冷凝水箱内置有冷凝用的冰水。
进一步的方案是：上述的抽水单元的进水管上设有进水阀;出水管上设有出水阀。
进一步的方案是：上述的净化单元的送药漏斗的侧面设有容量刻线。
进一步的方案还有：上述的蒸发冷凝单元的蒸发箱出口管的中段呈U形。
本实用新型具有积极的效果：(1)本实用新型的带加热系统的污水处理装置，通过设置过滤单元、净化单元和蒸发冷凝单元，各装置共同作用，使得水净化时需要投放的净化剂大为减少，从而降低二次污染。(2)本实用新型的带加热系统的污水处理装置，结构紧凑，成本较低，使用方便，污水处理效率较高。(3)本实用新型的带加热系统的污水处理装置，其使用能够将污水处理后再利用，节约水资源。
