申请日2014.07.23
公开(公告)日2015.01.21
IPC分类号C02F9/14
摘要
本实用新型公开了一种一体化微氧型深度污水处理设备，包括罐体，还包括：均匀布水装置，安装于所述罐体内的顶部;进水管线，与所述均匀布水装置相连通;若干个处理模块，该若干个处理模块相互串联后并安装于所述罐体内的中部，每个处理模块内自上而下依次为陶瓷颗粒层、聚氨酯填料层和沸石、贝壳粉及石灰混合填料层;出水管线，与所述罐体的下部相连通。本实用新型具有占地少、操作简单、动力消耗低、无需专人看管、减少土建以及可移动性等诸多优点。
权利要求书
1.一种一体化微氧型深度污水处理设备，包括罐体，其特征在于，还包括：
均匀布水装置，安装于所述罐体内的顶部;
进水管线，与所述均匀布水装置相连通;
若干个处理模块，该若干个处理模块相互串联后并安装于所述罐体内的中部，每个处理模块内自上而下依次为陶瓷颗粒层、聚氨酯填料层和混合填料层;
出水管线，与所述罐体的下部相连通。
2.根据权利要求1所述一体化微氧型深度污水处理设备，其特征在于，所述处理模块设置为相互串联的2～4个。
3.根据权利要求2所述一体化微氧型深度污水处理设备，其特征在于，所述处理模块设置为相互串联的3个。
4.根据权利要求1所述一体化微氧型深度污水处理设备，其特征在于，每个处理模块内陶瓷颗粒层、聚氨酯填料层和混合填料层的厚度比为1:1:1。
5.根据权利要求1所述一体化微氧型深度污水处理设备，其特征在于，所述罐体的径深比为2：5～3：5。
6.根据权利要求1所述一体化微氧型深度污水处理设备，其特征在于，所述罐体内每层处理模块的底部均设有筛板和承托层。
7.根据权利要求1所述一体化微氧型深度污水处理设备，其特征在于，相邻两个处理模块之间的罐体壁均设有取样口。
说明书
一种一体化微氧型深度污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体涉及一种一体化微氧型深度 污水处理设备。
背景技术
近年来，随着我国经济的快速发展和城镇化进程的推进，生活和工业 污水排放量急剧增大，污水处理量和污泥产生量也相应地增加。截至2010 年9月，我国已建成2630座污水处理厂，污水处理能力达到1.22亿m3/d， 此外还有1849座污水处理厂在建，在建污水处理能力达到4900万m3/d。 其中浙江省已建成的集中式污水处理厂203座，污水处理能力925.28万 m3/d;其中镇级94座，处理能力131.69万m3/d。
随着环保意识的增强，污水处理已经深入人心，尤其是工业废水的处 理和城市污水的处理，为完成“十二五”污染物减排目标，各行业废水减 排尤为重要。但由于环境排放标准提高，企业治污难度加大，减排任务加 重，行业自身发展需要等实际，“十二五”期间各行业在废水处理新材料、 新装备和集成工艺等方面存在诸多的重大技术需求。因此，研发一种深度 处理一体化设备对工业废水的减排具有重要意义。
另外目前国内农村生活污水的收集和排放确得不到大的改善。农村生 活污水具有水量变化大、广而分散等特点，加上治污资源稀缺、财政资金 有限、乡镇规划管理队伍薄弱等原因，污水处理很难展开或进展缓慢。主 要原因有：农村用户的环保意识欠缺，污水收集处理系统不完善，大量生 活污水随意排放，直接进入河流，少部分经化粪池简单处理后渗入地下， 严重污染河水和地下水，影响当地水环境和整体环境的面貌，并危害城市 供水的安全。
目前已有的农村污水处理技术主要有人工湿地、稳定塘、土壤渗滤等 几种，各有优缺点，要大面积推广尚存在相当的难度。因此，开发一种小 型高效的一体化污水处理设备成为必要。适合我国农村实际情况的污水处 理技术和设备，既是紧迫的任务，又具有重要的现实意义
实用新型内容
本实用新型提供了一种一体化微氧型深度污水处理设备，占地少，操 作简单，处理效率高，实用性强。

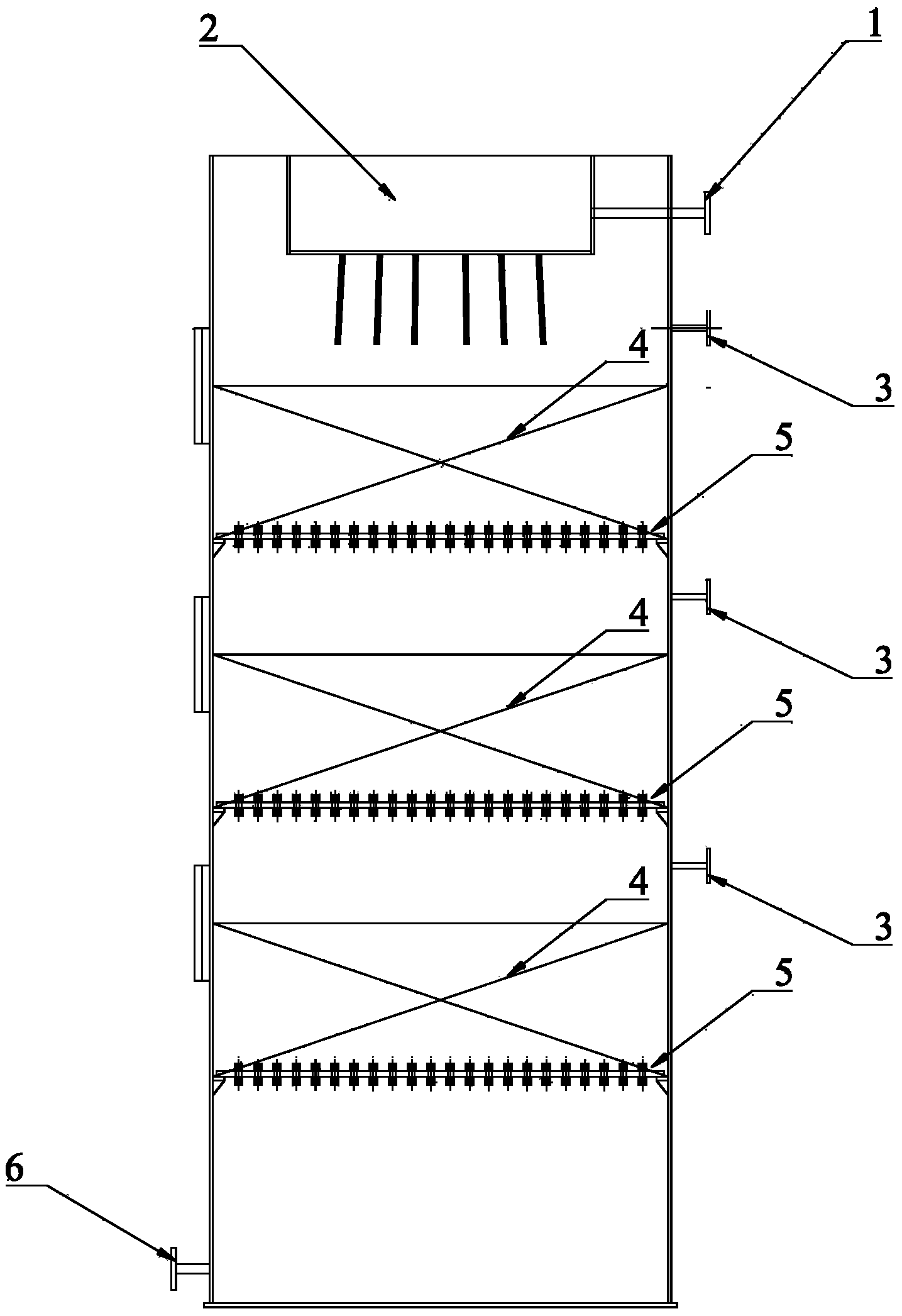

一种一体化微氧型深度污水处理设备，包括罐体，还包括：
均匀布水装置，安装于所述罐体内的顶部;
进水管线，与所述均匀布水装置相连通;
若干个处理模块，该若干个处理模块相互串联后并安装于所述罐体内 的中部，每个处理模块内自上而下依次为陶瓷颗粒层、聚氨酯填料层和混 合填料层，混合填料层为沸石、贝壳粉及石灰的混合填料层;
出水管线，与所述罐体的下部相连通。
污水由进水管线送入均匀布水装置，从均匀布水装置下泄到处理模 块，污水逐步与处理模块内的滤料接触，系统运行初期，接种微生物随进 水吸附在填料上，逐渐积累形成生物膜，进水布水器使废水均匀布水的同 时还能提供一定的溶解氧，满足了微生物生长需要。污水至上而下滴虑， 逐层经过不同生物滤料层，污染物作为微生物生长代谢的营养被摄取，使 得废水中有机物降解，完成生化反应过程，最终出水从设备底端的出水管 线流出。
本实用新型中，所述若干个模块在所述罐体内沿竖直向串联，即从上 之下依次串联。废水从罐体顶部喷入，依次经过各个处理模块，进行多级 处理，提高废水的处理效果，废水在各个模块中的流动依赖于废水的自流 作用，不需要施加外加动力，节能环保。
所述处理模块可由钢制构件或钢砼结构制成，模块数量可根据污水处 理要求添加，作为优选，所述处理模块设置为相互串联的2～4个。
设置为2～4个既达到控制成本的目的，又适用于农村生活污水的小型 处理。
进一步优选，所述处理模块设置为相互串联的3个。
处理模块内从上到下依次设置陶瓷颗粒层(微生物载体)，降低污水中 的COD(Chemical Oxygen Demand,化学需氧量)值;聚氨酯填料层(硝化 细菌载体)，强化污水中氨氮去除效果;沸石、贝壳粉和石灰混合填料层， 强化污水中总磷去除效果。每层的设置厚度跟污水在该层的停留时间成正 相关，因此跟污水的最终处理效果有较大影响，因此，每层生物滤料的厚 度设置及所有处理模块的总厚度均对污水的处理效果产生影响。
因此，作为优选，每个处理模块内陶瓷颗粒层、聚氨酯填料层和混合 填料层的厚度比为1:1:1。同时根据不同的废水水质可调整各处理模块的 厚度。例如需加强废水的除磷功能，可1:1:2。
在该厚度比(1:1:1)分配下，废水中各污染成分的处理效果都达到较 佳的程度。
进一步优选，所述混合填料层内沸石、贝壳粉及石灰的混合重量比为 5:3:2。
所述沸石、贝壳粉和石灰混合填料，强化污水中总磷去除效果，各填 料比例根据不同处理废水而定，例如优选为5:3:2时，特别适用于农村生 活污水的处理。
进一步优选，所有处理模块的总厚度为罐体高度的1/2～2/3，各处理 模块之间的厚度比为1：1：1。
更进一步优选，相邻两个处理模块之间留有方便取样检测的空隙。
因此，为方便对处理过程中的各阶段废水进行取样监测，作为优选， 相邻两个处理模块之间的罐体壁均设有取样口。
作为优选，所述罐体的径深比为2：5～3：5。
大量实验表明，当罐体的高度设置为4～6m，所有处理模块的总厚度 设置为2～4m时，废水的处理成本及处理效果都能达到一个较好的平衡状 态。
在上述优选的条件组合下，尤其适用于生活污水的小型处理，经过上 述优选方案设备的处理后，出水优于城镇污水处理一级A标准。
作为优选，所述罐体内每层处理模块的底部均设有筛板和承托层。承 托层用于支撑对应的处理模块，筛板便于污水通过进入下一个处理模块。
作为优选，所述罐体上与处理模块对应处设有2～3个检修口。便于对 罐体内设施进行定期检修。
本实用新型与现有技术相比具有的有益效果是：
1)本一体化设备具有占地少、操作简单。
2)本一体化设备动力消耗低，但是能提供污水处理所需的微量溶解 氧。
3)本一体化设备具有可移动的优点，方便使用。
4)本一体化设备的进水布水器提供的微氧，能更好的有效去除废水 的氨氮。
5)本一体化设备既能用于工业废水深度污水处理，又能用于生活污 水处理，应用范围广。
6)本一体化设备的生物滤料可根据不同的废水调整滤料的种类和比 例，利于各类废水的处理。
7)本一体化设备的生物滤料既具有生物脱氮功能又具有生物脱磷功 能。
