申请日2014.09.24
公开(公告)日2015.01.07
IPC分类号C02F11/02
摘要

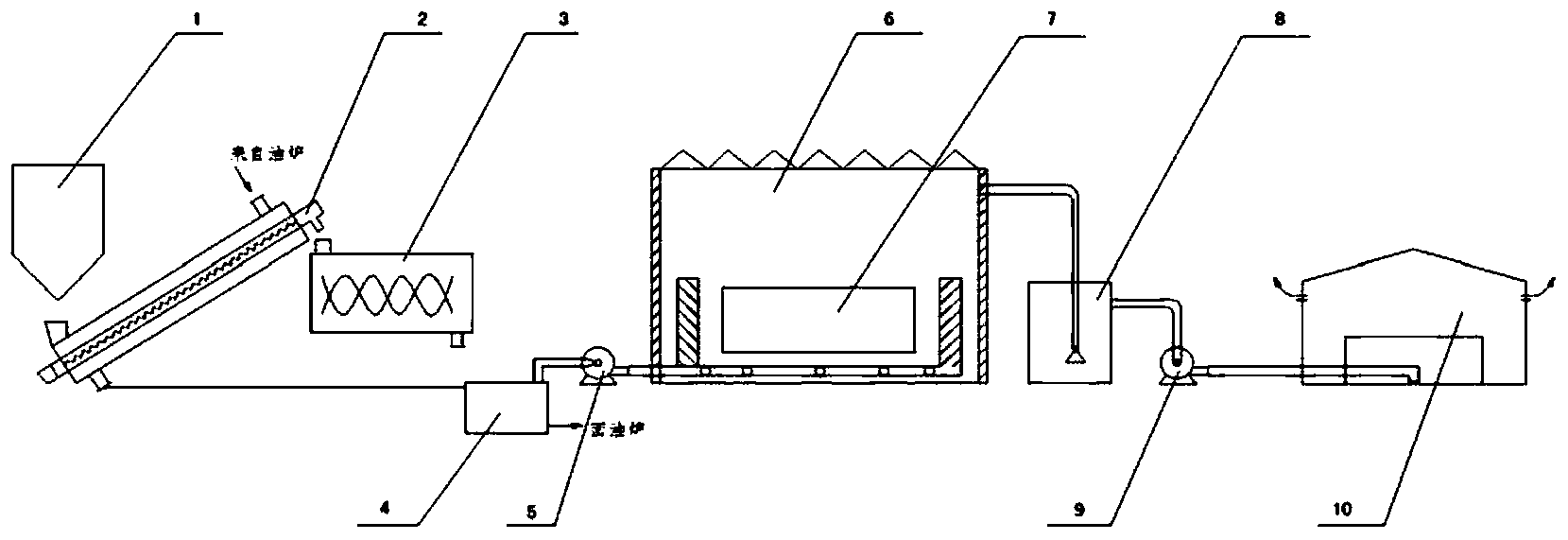

一种城镇污水处理厂污泥的发酵处理装置，它包括有重金属固化剂计量槽、导热油加热的螺旋输送器;重金属固化剂经计量槽计量，通过加热的螺旋输送器加热后进入混合机，在混合机内和污泥充分搅拌混合，混合物用运输机械堆铺于阳光发酵池内;阳光发酵池底部均匀排列有通气管，空气通过导热油加热的空气换热器加热后由鼓风机吹入发酵池底部，使重金属固化剂和污泥的混合物进行好氧发酵，发酵产生的尾气和赶出的水蒸汽由安装在发酵池上部的排气管经水洗池、引风机和除臭室排空，阳光发酵池安装有遥控翻抛机。本实用新型装置运行成本低，不对环境产生污染，在外界气温低的情况下也能保证好氧发酵高效运行，适宜大规模生产。
权利要求书
1.一种城镇污水处理厂污泥的发酵处理装置，其特征是：它包括有重金属固化 剂计量槽、导热油加热的螺旋输送器;重金属固化剂经重金属固化剂计量槽计量， 通过导热油加热的带夹套的螺旋输送器加热后进入重金属固化剂和污泥混合机， 在重金属固化剂和污泥混合机内和污泥充分搅拌混合，混合物用运输机械堆铺于 阳光发酵池内;阳光发酵池底部均匀排列有通气管，空气通过导热油加热的空气 热交换器加热后由鼓风机吹入发酵池底部，使重金属固化剂和污泥的混合物进行 好氧发酵，发酵产生的尾气和赶出的水蒸汽由安装在发酵池上部的排气管经水洗 池、引风机和除臭室排空，阳光发酵池安装有遥控翻抛机，每天对发酵的污泥翻 搅，确保污泥充分发酵、熟化;所述的螺旋输送器的外部装有夹套，夹套泵入热 的导热油对输送的重金属固化剂进行加热至所需要的温度;所述的由螺旋输送器 夹套流出的导热油再经过空气热交换器对输送入发酵池的空气加热至所需要的 温度，确保在外界气温低时发酵池的发酵温度;空气热交换器的导热油进口安装 有阀门、旁通阀和管道，可调节换热器所需的导热油流量，直至不需要时完全关 闭，使导热油直接流回油炉。
说明书
一种城镇污水处理厂污泥的发酵处理装置
技术领域
本实用新型涉及一种城镇污水处理厂污泥的发酵处理装置。
背景技术
根据《“十二五”全国城镇污水处理及再生利用设施建设规划》，到2015年， 我国污水处理规模将达2.08亿立方米/日，按此估算，每年产生的干污泥可达1100 万吨左右。以污泥含水85%计，我国每年污泥实际产生量达7300万吨。
污泥是城镇污水处理厂在污水处理过程中产生的沉淀物质，是由有机残片、 细菌菌体、无机颗粒及胶体等组成的极其复杂的非均质体。城镇污水处理厂污 泥不仅含水量高，易腐烂，有强烈臭味，并且含有大量病原菌、寄生虫卵以及 铬、汞等重金属和二恶英等难以降解的有毒有害及致癌物质。污泥未经处理随 意堆放，经过雨水的侵蚀和渗漏作用，极易对地下水、土壤等造成二次污染， 直接危害人类健康。我国城市污泥产生量的急剧增加，急需无害化处理和资源 化处置。
城镇污水处理厂污泥中的重金属形态和生物有效性直接影响到污泥土地利 用的安全性。我们在污泥无害化、资源化利用的研究中，借用固化/稳定技术和 原位钝化修复技术的成果，在污泥中添加盐城市拜尔仑环保科技有限公司研发 的HMF型重金属固化剂(fixative)，再经过混合、高温好氧发酵。污泥经过好 氧发酵处理后，病原菌灭活、有机物腐殖质化、重金属被固定，植物可利用形 态养分增加，污泥的物理性状、卫生程度、溶解度、养分平衡等都得到很大改 善，产品氮、磷、钾总养分，有机质含量都有了提高。所得到的泥质可用于园 林绿化、林地建造，盐碱地、沙化地和废弃矿场的土壤改良，可生产有机肥、 有机复混肥、缓释有机-无机复混肥等。为解决城镇污水处理厂污泥资源化、安 全化利用提供了一种实用的技术方案。
但现有的发酵装置大多生产规模小，机械化、自动化程度不够高，加上污泥 又脏又臭，数量庞大，特别需要一种对环境无影响的、能大规模进行发酵处理 的装置。
发明内容
本实用新型要解决的技术问题是：提供一种运行成本低，不对环境产生污染， 在外界气温低的情况下也能保证好氧发酵高效运行，适宜大规模生产的装置。
本实用新型采用的技术方案如下：
一种城镇污水处理厂污泥的发酵处理装置，包括有重金属固化剂计量槽、导 热油加热的螺旋输送器;重金属固化剂经计量槽计量，通过导热油加热的螺旋 输送器加热到一定温度后进入混合机，在混合机内和一定量的污泥充分搅拌混 合，混合物用运输机械堆铺于阳光发酵池内;阳光发酵池底部均匀排列有通气 管，空气通过导热油加热的空气换热器加热后由鼓风机吹入发酵池底部，使重 金属固化剂和污泥的混合物进行好氧发酵，发酵产生的尾气和赶出的水蒸汽由 安装在发酵池上部的排气管经水洗池、引风机和除臭室排空，阳光发酵池安装 有遥控翻抛机，每天对发酵的污泥翻搅，确保污泥充分发酵、熟化。
上述的城镇污水处理厂污泥的发酵处理装置，所述的螺旋输送器的外部装有 夹套，夹套可泵入热的导热油对输送的重金属固化剂进行加热至所需要的温度。
上述的城镇污水处理厂污泥的发酵处理装置，所述的由螺旋输送器夹套流出 的导热油再经过空气换热器对输送入发酵池的空气加热至所需要的温度，确保 在外界气温低时发酵池的发酵温度;空气换热器的导热油进口安装有阀门、旁 通阀和管道，可以调节换热器所需的导热油流量，直至不需要时完全关闭，使 导热油直接流回油炉。
上述的城镇污水处理厂污泥的发酵处理装置，所述的除臭室是填充有粉碎的 秸秆、木屑等生物质材料的砖砌或混凝土池，气体从底部进入，上部排出。除 臭效果降低后，更换新的生物质材料，将失效的秸秆、木屑等生物质材料与污 泥混合进行发酵、熟化处理。
与现有技术相比，本实用新型的优点在于：操作方便、运行可靠、运行成本 低;适宜大规模生产，可按生产规模设计不同规格的设备和装置;可根据外界 气温高低来调节加热温度，确保好氧发酵在较高温度下高效运行;无恶臭气味 排放，不对环境造成污染。
