申请日2014.06.06
公开(公告)日2014.10.01
IPC分类号C02F1/38; B01D53/48; B01D53/80
摘要
本发明公开了一种优化脱硫废水水源的方法，包括将吸收塔的浆液通过石膏排出泵打入旋流器;将经旋流器旋转分离后的浆液的底流部分打入脱水机进行处理，以得到石膏和滤液;将滤液输送至滤液水箱;将滤液水箱中的滤液输送至脱硫废水处理系统。与现有技术相比，本发明方法中输送至脱硫废水处理系统的浆液仅为经过旋流器一次分离处理以及脱水机处理后的浆液，其含固量较低，从而解决了因浆液浓度所造成的脱硫废水处理系统的管道堵塞、脱泥机频繁运行等问题，且该方法大大地减少了系统流程环节，同时在保证废水有效排放的情况下，还延长了废水排泥周期，减少了设备运行成本及人力维护成本。本发明同时公开了一种优化脱硫废水水源的系统。

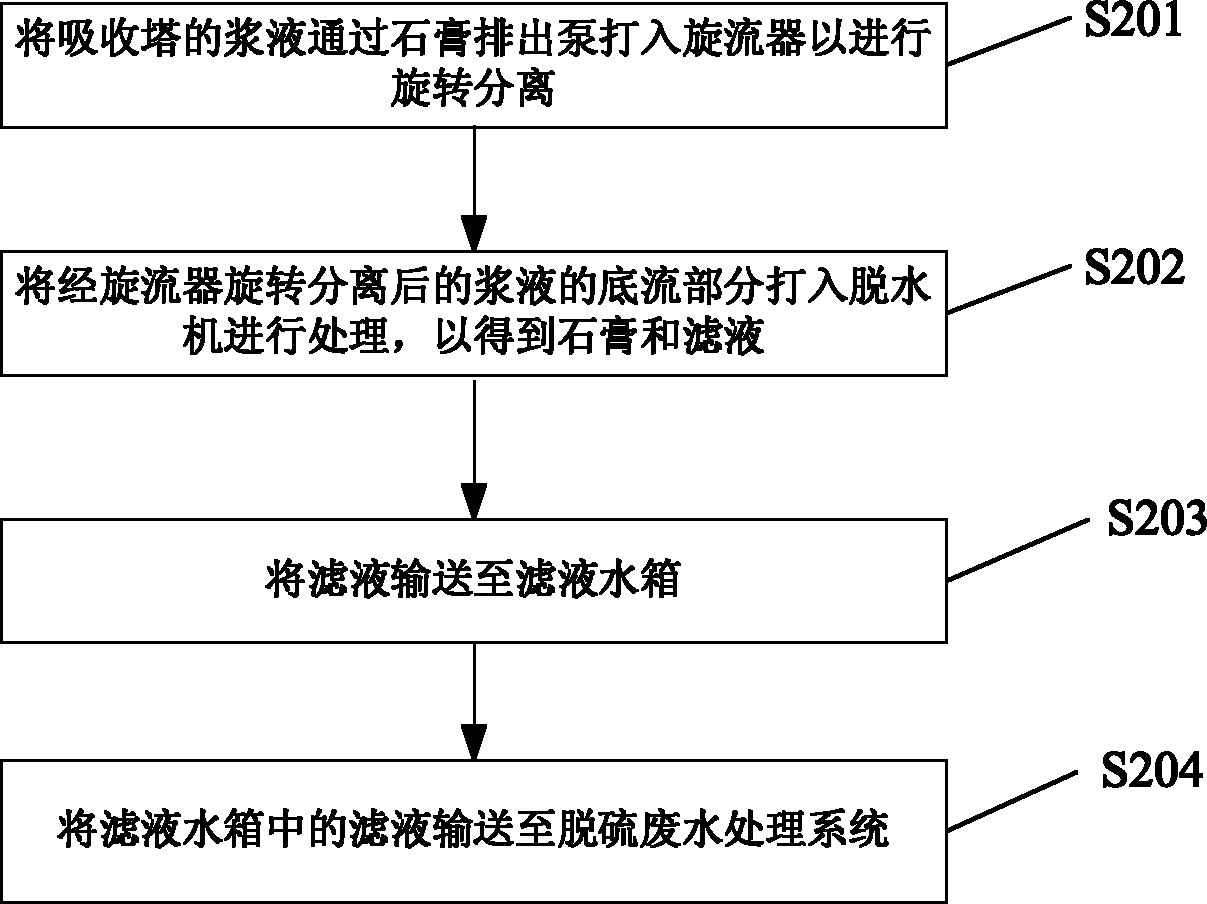

摘要附图
权利要求书
1.一种优化脱硫废水水源的方法，其特征在于，包括：
将吸收塔的浆液通过石膏排出泵打入旋流器以进行旋转分离;
将经所述旋流器旋转分离后的浆液的底流部分打入脱水机进行处理，以得 到石膏和滤液;
将所述滤液输送至滤液水箱;
将所述滤液水箱中的滤液输送至脱硫废水处理系统。
2.如权利要求1所述的优化脱硫废水水源的方法，其特征在于，还包括：
将所述滤液水箱中的滤液输送至制浆系统。
3.如权利要求2所述的优化脱硫废水水源的方法，其特征在于，还包括：
将所述石膏存入石膏库。
4.如权利要求2或3所述的优化脱硫废水水源的方法，其特征在于，还包括：
将经所述旋流器旋转分离后的浆液的溢流部分输送至溢流水箱;
将所述溢流水箱中的浆液通过水箱溢流管输送至回收水箱后返回所述吸收 塔。
5.如权利要求1所述的优化脱硫废水水源的方法，其特征在于，所述滤液水 箱中的滤液的含固量低于1%。
6.一种优化脱硫废水水源的系统，其特征在于，该系统包括石膏排出泵、旋 流器、脱水机及滤液水箱，所述石膏排出泵的两端分别与吸收塔和所述旋流器 连接，所述石膏排出泵将所述吸收塔的浆液打入所述旋流器以进行旋转分离， 所述旋流器与所述脱水机连接并将所述浆液旋转分离后的底流部分打入所述脱 水机处理以得到石膏和滤液，所述滤液水箱与所述脱水机连接并存储将被送至 脱硫废水处理系统和制浆系统的所述滤液。
7.如权利要求6所述的优化脱硫废水水源的系统，其特征在于，所述脱水机 为皮带脱水机。
8.如权利要求6所述的优化脱硫废水水源的系统，其特征在于，还包括搅拌 器，所述搅拌器位于所述滤液水箱内并对所述滤液水箱中的滤液进行搅拌处理。
9.如权利要求8所述的优化脱硫废水水源的系统，其特征在于，还包括溢流 水箱及回收水箱，所述溢流水箱与所述旋流器连接并存储经所述旋流器旋转分 离后的浆液的溢流部分，所述回收水箱与所述溢流水箱和所述吸收塔连接，所 述回收水箱存储将被返回至所述吸收塔的所述溢流水箱中的浆液。
说明书
优化脱硫废水水源的方法及其系统
技术领域
本发明涉及火力发电技术领域，更具体地涉及一种优化脱硫废水水源的方 法及其系统。
背景技术
自21世纪初开始，我国的燃煤电厂开始大力推行烟气脱硫工程，其中绝大 部分采用湿法脱硫(石灰石/石膏法)。
请参考图1及图2，在现有的脱硫系统中，吸收塔的浆液(即废水水源)通 过石膏排出泵打入石膏旋流器，石膏旋流器对浆液旋转分离，其底流部分进入 真空皮带脱水机，经过皮带脱水机脱水后得到石膏和滤液，石膏部分存入石膏 库，滤液部分则进水回收水箱，进入回收水箱后的一部分用于制浆，另一部分 则返回吸收塔;而石膏旋流器对浆液旋转分离后的溢流部分进入溢流水箱，通 过一溢流水泵打入废水旋流器，废水旋流器处理后的溢流部分通过另一溢流水 泵进入废水箱，最后进入脱硫废水处理系统，废水旋流器的底流部分则进入回 收水箱重新循环。在上述脱硫过程中，为了维持脱硫装置内浆液循环系统物质 的平衡，防止烟气中可溶部分即氯浓度超过规定值引起系统设备腐蚀，以及保 证石膏质量，必须从脱硫系统中排放一定量的废水，并在后续处理过程中对该 废水进行脱硫处理。
但是，从上述脱硫过程可以看出，回收水箱中集合了皮带机脱水后及废水 旋流器分离后的大部分浆液，浓度较高，作为制浆用时其水品质较差;而送至 废水处理系统的水源来自于经废水旋流器分离后的浆液，该浆液的含固量高达 2%，将其送至废水处理系统时极易造成管道堵塞、脱泥机频繁运行等问题。
因此，有必要提供一种可优化脱硫废水水源的方法来克服上述缺陷。
发明内容
本发明的目的是提供一种优化脱硫废水水源的方法，以降低输送至脱硫废 水处理系统的浆液的含固量，从而解决因浆液浓度所造成的脱硫废水处理系统 的管道堵塞、脱泥机频繁运行等问题。
本发明的另一目的是提供一种优化脱硫废水水源的系统，以降低输送至脱 硫废水处理系统的浆液的含固量，从而解决因浆液浓度所造成的脱硫废水处理 系统的管道堵塞、脱泥机频繁运行等问题。
为实现上述目的，本发明提供了一种优化脱硫废水水源的方法，包括：
将吸收塔的浆液通过石膏排出泵打入旋流器以进行旋转分离;
将经旋流器旋转分离后的浆液的底流部分打入脱水机进行处理，以得到石 膏和滤液;
将滤液输送至滤液水箱;
将滤液水箱中的滤液输送至脱硫废水处理系统。
与现有技术相比，本发明的方法先将吸收塔的浆液通过石膏排出泵打入旋 流器，经旋流器旋转分离后将其底流部分打入脱水机处理以而得到石膏和滤液， 再将该滤液输送至滤液水箱后输送至脱硫废水处理系统;即，该方法中输送至 脱硫废水处理系统的浆液仅为经过旋流器一次分离处理以及脱水机处理后的浆 液，其含固量不到1%，甚至可以达到0.2—0.5%，从而解决了因浆液浓度所造 成的脱硫废水处理系统的管道堵塞、脱泥机频繁运行等问题。且从上述方法可 以看出，其大大地减少了系统流程环节。同时，该方法在保证废水有效排放的 情况下，还延长了废水排泥周期，减少了设备运行成本及人力维护成本。
较佳地，该方法还包括：将滤液水箱中的滤液输送至制浆系统。
较佳地，该方法还包括：将石膏存入石膏库。
较佳地，该方法还包括：
将经旋流器旋转分离后的浆液的溢流部分输送至溢流水箱;
将溢流水箱中的浆液通过水箱溢流管输送至回收水箱后返回吸收塔。
具体地，滤液水箱中的滤液的含固量低于1%。
相应地，本发明还提供了一种优化脱硫废水水源的系统，包括石膏排出泵、 旋流器、脱水机及滤液水箱，石膏排出泵的两端分别与吸收塔和旋流器连接， 石膏排出泵将吸收塔的浆液打入旋流器以进行旋转分离，旋流器与脱水机连接 并将浆液旋转分离后的底流部分打入脱水机处理以得到石膏和滤液，滤液水箱 与脱水机连接并存储将被送至脱硫废水处理系统和制浆系统的滤液。
与现有技术相比，本发明系统的石膏排出泵将吸收塔的浆液打入旋流器以 进行旋转分离，旋流器将浆液旋转分离后的底流部分打入脱水机处理以得到滤 液，滤液水箱存储将被送至脱硫废水处理系统的滤液;从上述系统的处理过程 可以看出，该系统只需要1台溢流水泵、1台旋流器便可完成脱硫，且经过该系 统中旋流器一次分离处理以及脱水机处理后的浆液的含固量不到1%，甚至可以 达到0.2—0.5%，从而解决了因浆液浓度所造成的脱硫废水处理系统的管道堵塞、 脱泥机频繁运行等问题。且通过该系统能大大地减少系统流程环节，并在保证 废水有效排放的情况下，还延长了废水排泥周期，减少了设备运行成本及人力 维护成本。
具体地，脱水机为皮带脱水机。
在本发明的一优选实施例中，该系统还包括搅拌器，搅拌器位于滤液水箱 内并对滤液水箱中的滤液进行搅拌处理。
在本发明的另一优选实施例中，该系统还包括溢流水箱及回收水箱，溢流 水箱与旋流器连接并存储经旋流器旋转分离后的浆液的溢流部分，回收水箱与 溢流水箱和吸收塔连接，回收水箱存储将被返回至吸收塔的溢流水箱中的浆液。
通过以下的描述并结合附图，本发明将变得更加清晰，这些附图用于解释 本发明的实施例。
