申请日2014.05.19
公开(公告)日2014.08.06
IPC分类号C02F9/14
摘要
一种一体化深度水处理装置，它涉及一种深度水处理装置。它要解决现有饮用水一体化水处理装置存在适用水源范围窄、应急功能差、维护费用高、处理能力较低的问题。装置包括：混凝剂投加装置、自吸式增压泵、微絮凝装置、快滤装置、氧化系统、催化氧化系统、上向流生物滤池、负压膜过滤组件、抽吸泵、清水储水罐。本发明一体化深度水处理装置的设备及材料简单易得，适用于多类型水源，可移动，占地小，运行费用低，操作与维护便捷，并且可以根据水源水质变化选择不同的工艺组合模式运行，处理能力高效稳定;该装置可以满足边远偏僻地区、游牧散户等对饮用水净化的需求，解决水污染事故地区应急用水的难题，拓宽了一体化水处理装置的应用范围和人群。
权利要求书

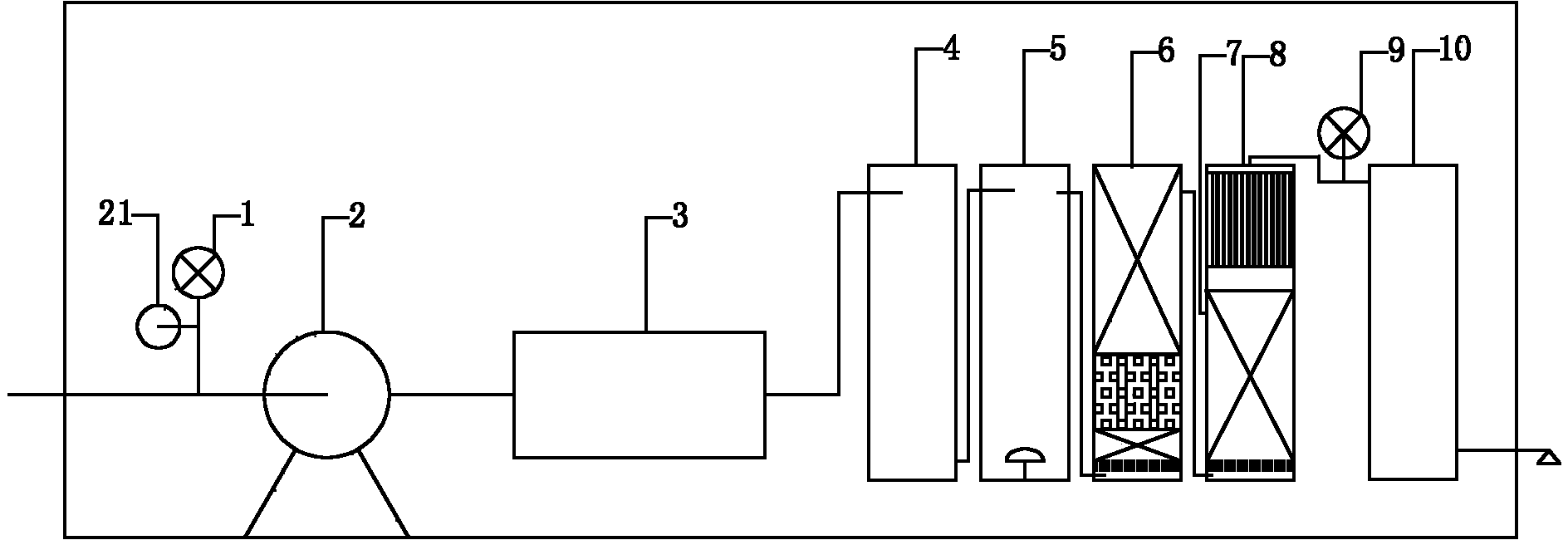

1.一种一体化深度水处理装置，其特征在于它包括：混凝剂投加装置(1)、自吸式增 压泵(2)、微絮凝装置(3)、快滤装置(4)、氧化系统(5)、催化氧化系统(6)、上向流 生物滤池(7)、负压膜过滤组件(8)、抽吸泵(9)、清水储水罐(10);所述自吸式增压泵 (2)的进水端连接混凝剂投加装置(1)，自吸式增压泵(2)的出水端连接微絮凝装置(3)， 所述微絮凝装置(3)出水通过管道进入快滤装置(4)，所述快滤装置(4)出水由连接管 道经过氧化系统(5)和催化氧化系统(6)进入上向流生物滤池(7)，上向流生物滤池(7) 的出水经过负压膜组件(8)在抽吸泵(9)的抽吸作用下产水，所述的抽吸泵(9)出水端 连接有清水储水罐(10)。
2.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述混凝剂投加装 置(1)的出口设置有混凝剂投加计量器(21)和具有不同投加量档位的混凝剂投加量调节 旋钮。
3.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述混凝剂投加装 置(1)的工作方式为在自吸式增压泵(2)抽吸作用下产生的负压来实现混凝剂的连续投 加。
4.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述氧化系统(5) 和催化氧化系统(6)位于快滤装置(4)与上向流生物滤池(7)之间。
5.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述上向流流态化 生物滤池(7)中有填料，填料为颗粒活性炭、无烟煤、沸石、人造沸石、人造生物陶瓷材 料、大孔吸附树脂、轻质火山岩、软性纤维填料、木炭、竹炭、碳纤维、硅藻土、高岭土、 粉末活性炭或食品级无烟煤。
6.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述负压膜组件(8) 为超滤膜、微滤膜或纳滤膜。
7.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述快滤装置(4) 和上向流流态化生物滤池(7)的顶部设置有溢流、排渣管道。
8.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述快滤装置(4)、 上向流流态化生物滤池(7)、负压膜组件(8)分别连接有反冲水泵，使用清水储水罐(10) 中存水进行反冲。
9.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述上向流流态化 生物滤池(7)和负压膜过滤组件(8)均为可自行拆卸式密封。
10.根据权利要求1所述的一种一体化深度水处理装置，其特征在于所述负压膜组件 (8)根据跨膜压差变化决定反冲洗频率;清水储水罐(10)设置有浮球开关，控制整套处 理系统自动启停，储水罐外接净水出水阀门。
说明书
一种一体化深度水处理装置
技术领域
本发明涉及一种深度水处理装置。
背景技术
近年来，随着工农业的发展，地表水和地下水受污染程度日益严重，加之管网二次污 染问题，使得用户终端出水难以满足国家对饮用水水质的相关标准的规定;远离城市供水 管网的企业、居民以及游牧人群等用水水质更难以保证;水污染事故频发，如何应急保障 微污染事故地区安全用水也值得研究。因此，发展具有高效、稳定、可移动特征的一体化 深度水处理装置，可以有效的保障日常居民用水安全，满足偏远地区净化饮用水的需求， 解决水污染事故地区应急用水的难题。
氧化和催化氧化技术在有机废水治理方面因为具有反应速度快、处理完全、无公害、 适用范围广等优点逐渐成为了处理含有难降解有机物水源水的有效手段。氧化和催化氧化 与生物过滤联用主要用于改善水质感官指标、控制藻类、氧化天然有机物、控制氯化消毒 副产物、去除难降解有机物等，提高水中污染物的可生化性，有利于异养型微生物的大量 繁殖，提高生物量及生物活性。生物过滤技术是在饮用水处理的应用实践中发展起来的， 它采取先进行氧化处理，后经填料吸附，并利用填料表面的微生物对吸附的污染物进行生 物降解作用，完成填料吸附功能的原位修复。生物膜上的一些异养微生物氧化分解水中的 有机物，使水中的有机污染物得以去除，保证高效、稳定的出水水质。膜法水处理技术抗 冲击负荷能力强，出水水质可靠，逐渐以其独特的优势在水处理工业中得到越来越广泛的 应用。但是，在传统的膜过滤应用中，由于不能有效地预防膜污染，缺乏有效地膜清洗管 理方法，造成膜通量持续下降，使得产水量难以维持恒定，系统电耗增加，膜系统的维护 工作量增大且使用寿命降低，运行和维护成本高。
发明内容
本发明目的是为了解决现有饮用水一体化水处理装置存在适用水源范围窄、应急功能 差、维护费用高、处理能力较低的问题，而提供一种一体化深度水处理装置。
一种一体化深度水处理装置它包括：混凝剂投加装置、自吸式增压泵、微絮凝装置、 快滤装置、氧化系统、催化氧化系统、上向流生物滤池、负压膜过滤组件、抽吸泵、清水 储水罐;所述自吸式增压泵的进水端连接混凝剂投加装置，自吸式增压泵的出水端连接微 絮凝装置，所述微絮凝装置出水通过管道进入快滤装置，所述快滤装置出水由连接管道经 过氧化系统和催化氧化系统进入上向流生物滤池，上向流生物滤池的出水经过负压膜组件 在抽吸泵的抽吸作用下产水，所述的抽吸泵出水端连接有清水储水罐;
所述混凝剂投加装置的出口设置有混凝剂投加计量器和具有不同投加量档位的混凝 剂投加量调节旋钮;所述混凝剂投加装置的工作方式为在自吸式增压泵抽吸产生的负压作 用下实现混凝剂的连续投加;
所述氧化系统和催化氧化系统位于快滤装置与上向流生物滤池之间;
所述上向流流态化生物滤池中有填料，填料为颗粒活性炭、无烟煤、沸石、人造沸石、 人造生物陶瓷材料、大孔吸附树脂、轻质火山岩、软性纤维填料、木炭、竹炭、碳纤维、 硅藻土、高岭土、粉末活性炭或食品级无烟煤;
所述负压膜组件为超滤膜、微滤膜或纳滤膜;
所述快滤装置和上向流流态化生物滤池的顶部上部设置有溢流、排渣管道;
所述快滤装置、上向流流态化生物滤池、负压膜组件分别连接有反冲水泵，使用清水 储水罐中存水进行反冲;所述快滤装置和上向流流态化生物滤池根据产水量决定反冲洗频 率;
所述上向流流态化生物滤池和负压膜过滤组件均为可自行拆卸式密封;
所述负压膜组件根据跨膜压差变化决定反冲洗频率;清水储水罐设置有浮球开关，控 制整套处理系统自动启停，储水罐外接净水出水阀门。
本发明与现有一体化水处理装置相比，具有如下优点和有益效果：
1、氧化系统与催化氧化系统的引入，有效解决了水中难降解有机物的去除问题，实 现进水的深度处理，拓宽了一体化可移动水处理装置的适用范围，增强水处理工艺选择的 灵活性。
2、氧化系统和催化氧化系统与生物滤池联用，对嗅味、微量有机物、溶解性有机物 等的去除作用增强，明显提高了出水水质，显著提高装置的处理效果。
3、将上向流流态化生物滤池与膜过滤系统耦合，有效控制一体化水处理装置对空间 的需求，确保了出水水质安全，同时降低了对空间的需求，简化了水处理系统，自动化程 度高，操作简单，运行稳定。
4、实现了过滤系统和膜分离系统的分隔布置方式，并且均为可拆式密封方式，便于 用户自己维护保养;过滤系统中的填料简单易得，选择具有多样性，亦可以根据水质选择 填料填充方式。
本发明一体化深度水处理装置的设备及材料简单易得，适用于多类型水源，可移动， 占地小，运行费用低，操作与维护便捷，并且可以根据水源水质变化选择不同的工艺组合 模式运行，处理能力高效稳定;该装置可以满足边远偏僻地区、游牧散户等对饮用水净化 的需求，解决水污染事故地区应急用水的难题，拓宽了一体化水处理装置的应用范围和人 群。
