申请日2014.05.19
公开(公告)日2014.09.03
IPC分类号G05B19/418
摘要
本发明公开一种家庭水处理的智能监测系统，包括：智能监测型净水器系统，包括一个或多个智能监测型净水器，每个智能监测型净水器均包括净水器(1)、进水水质检测模块(2)和出水水质检测模块(3)、中央处理单元(4)、显示装置(5)以及数据传输模块(6);上位机，其用于接收所述数据传输模块(6)上传的各个智能监测型净水器所监测的水质数据，并进行保存、处理及分析，并将分析后的数据信息反馈传输给所述数据传输模块(6)。所述系统能够同时支持多个智能监测型净水器，所述智能监测型净水器能够实时监测其进水水质和出水水质，并能将分析处理后的数据实时上传给上位机，实现了对净水器的相关工作状态和水质状态的实时监测。
权利要求书
1.一种家庭水处理的智能监测系统，其特征在于，包括：
智能监测型净水器系统，包括一个或多个智能监测型净水器，每个智能监测型净水器均包括净水器(1)、分别设置在所述净水器的进水口管道和出水口管道上的进水水质检测模块(2)和出水水质检测模块(3)、中央处理单元(4)、显示装置(5)以及数据传输模块(6)，所述进水水质检测模块(2)和出水水质检测模块(3)分别用于检测进水水质和出水水质，并分别将水质检测的数据上传给中央处理单元(4)，所述中央处理单元(4)用于将进水水质和出水水质的水质监测的要求，根据特定的算法计算得到所述净水器运行情况，所述显示装置(5)用于实时显示相关结果和净水状况，在出现异常情况或者需要更换滤芯时用于显示相关指示灯，所述数据传输模块(6)用于将水质监测数据上传;
上位机，其用于接收所述数据传输模块(6)上传的各个智能监测型净水器所监测的水质数据，并进行保存、处理及分析，并将分析后的数据信息反馈传输给所述数据传输模块(6)，所述上位机包括手机智能终端、智能家居终端。
2.根据权利要求1所述的家庭水处理的智能监测系统，其特征在于：所述数据传输模块(6)与上位机之间的通讯数据传输方式包括蓝牙、Zigbee、以太网。
说明书
一种家庭水处理的智能监测系统
技术领域
本发明涉及一种水质监测系统，特别是一种家庭水处理的智能监测系统。
背景技术
目前家庭使用的净水装置系统都属于开环系统，即市政进水通过净水器的进水管道进入净水装置，经过净水处理后，从出水管道流出，但是这种开环系统无法对净水装置的进水和出水的水质情况进行监测并得到及时反馈，且随着时间的推移，当净水装置失效时，或者净水装置的各项指标恶化时，也无法提供渠道让用户快速得知当前净水装置的工作状态，不能及时对净水装置进行更换，导致实际输出的水质往往不能满足要求。
发明内容

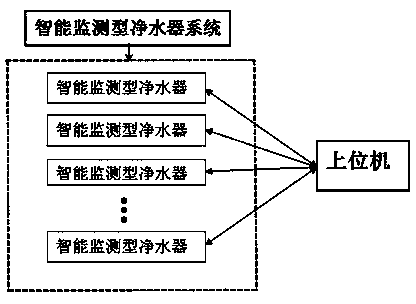

针对上述技术问题，本发明公开一种家庭水处理的智能监测系统，其特征在于，包括：智能监测型净水器系统，包括一个或多个智能监测型净水器，每个智能监测型净水器均包括净水器1、分别设置在所述净水器的进水口管道和出水口管道上的进水水质检测模块2和出水水质检测模块3、中央处理单元4、显示装置5以及数据传输模块6，所述进水水质检测模块2和出水水质检测模块3分别用于检测进水水质和出水水质，并分别将水质检测的数据上传给中央处理单元4，所述中央处理单元4用于将进水水质和出水水质的水质监测的要求，根据特定的算法计算得到所述净水器运行情况，所述显示装置5用于实时显示相关结果和净水状况，在出现异常情况或者需要更换滤芯时用于显示相关指示灯，所述数据传输模块6用于将水质监测数据上传;上位机，其用于接收所述数据传输模块6上传的各个智能监测型净水器所监测的水质数据，并进行保存、处理及分析，并将分析后的数据信息反馈传输给所述数据传输模块6，所述上位机包括手机智能终端、智能家居终端。
优选地，所述数据传输模块6与上位机之间的通讯数据传输方式包括蓝牙、Zigbee、以太网。
本发明的有益效果是通过在系统中支持一个或多个智能监测型净水器，且所述单个智能监测型净水器可以通过进水水质检测模块和出水水质检测模块实时监测进水口和出水口水质，并将水质监测数据传给中央处理单元分析，并通过数据传输模块将水质数据传输给上位机，分析处理后再将结果反馈给各个智能监测型净水器，所述系统提供了一种新的闭环监测的方法，实时监测并反馈，实现了对净水器的相关工作状态和水质状态的实时监测和分析。
