申请日2014.07.15
公开(公告)日2015.01.07
IPC分类号B01D53/78; B01D53/40; C02F103/30; C02F9/02; D06C7/02; C02F1/00
摘要
本实用新型公开了一种定型机废水循环利用装置，其特征在于，包括：一定型机本体，其包含一带有放水口的轧车;一储水池，设置在该轧车的下方，用以储存轧车通过该轧车放水口排出的废水;一喷淋装置，设置于一锅炉内，该喷淋装置藉由一抽水装置与该储水池连通。藉此，本实用新型将本需要处理的定型机废水回收在储水池中，经过特定处理后输送至设置在锅炉中的喷淋装置，用作锅炉排放的废气处理专用药液。从而，可以省去定型机废水处理的工序，节省锅炉喷淋药液投入成本，取得良好的经济效益。
权利要求书

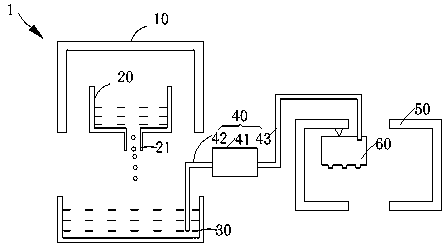

1.一种定型机废水循环利用装置，其特征在于，包括：
一定型机本体，其包含一带有放水口的轧车;
一储水池，设置在该轧车的下方，用以储存轧车通过该轧车放水口排出的废水;
一喷淋装置，设置于一锅炉内，该喷淋装置藉由一抽水装置与该储水池连通。
2.根据权利要求1所述的定型机废水循环利用装置，其特征在于：进一步包括一第一管道置在该储水池与该轧车之间，该第一管道连通该储水池与该轧车放水口。
3.根据权利要求1所述的定型机废水循环利用装置，其特征在于：进一步包括一第一过滤槽及一第一管道设置在该储水池与该轧车之间，其中该第一过滤槽，设置在该轧车放水口的下方，用以过滤该轧车放水口排出的废水;该第一过滤槽包括一出水口，该第一管道，设置在该第一过滤槽与该储水池与之间，连通该第一过滤槽的出水口与该储水池。
4. 根据权利要求1或3所述的定型机废水循环利用装置，其特征在于：进一步包括一染色处理设备及一第二管道，该染色处理设备包括一放水口，该第二管道连通该染色处理设备的放水口及该储水池，用以将该染色处理设备中的污水排放到该储水池储存。
5. 根据权利要求4所述的定型机废水循环利用装置，其特征在于：进一步包括一第二过滤槽，设置在该染色处理设备的放水口的正下方，用以过滤该染色处理设备放水口排出的污水。
6. 根据权利要求1所述的定型机废水循环利用装置，其特征在于：该抽水装置包括，一水泵，一进水管及一出水管，其中，该进水管连通于该储水池，该出水管连通于该喷淋装置，该水泵设置在该进水管与该出水管之间。
7. 根据权利要求1所述的定型机废水循环利用装置，其特征在于：该喷淋装置设置在该锅炉内的上部，且其喷淋方向为从上至下喷淋。
8. 根据权利要求1所述的定型机废水循环利用装置，其特征在于：喷淋装置设置在该锅炉的中部，且其喷淋方向为散射。
9. 根据权利要求6所述的定型机废水循环利用装置，其特征在于：该储水池进一步包括一过滤网，该过滤网将储水池分为上部和下部，其中该抽吸装置进水管设置在该储水池的下部。
10. 根据权利要求1所述的定型机废水循环利用装置，其特征在于：该储水池为一沉淀池。
说明书
定型机废水循环利用装置
技术领域
本实用新型涉及定型机技术领域，特别是涉及一种定型机废水循环利用的 技术。
背景技术
印染行业的定型机锅炉排放的废气是高温气体，废气的温度在300℃左 右，废气主要的成分是酸性气体，如果这些废气不经处理直接排放到大气中， 容易造成环境污染。且定型机在进行化纤的印染，各类织物染色、定型拉幅 时，都需进行上浆、柔软、抗静电、防水、阻燃等处理，处理后定型机会产 生大量的废水，如果这些废水不经处理直接排放，也会造成环境污染。
现有技术中，针对定型机锅炉废气的处理，一般是在锅炉中增加喷淋装置， 通过在喷淋装置中添加各种药液来完成锅炉废气的处理，然而这种处理办法 需要在喷淋药液中投入大量的金钱，不利于产品的成本管控。
因此，在印染行业中急需一种经济实用的定型机废水处理技术和来定型机 锅炉废气处理技术解决现有技术中存在的问题。
实用新型内容
为了克服上述现有技术的不足，本实用新型提供了一种定型机废水循环利 用装置。
本实用新型所采用的技术方案是：一种定型机废水循环利用装置，其特征 在于，包括，一定型机本体，其包含一带有放水口的轧车;一储水池，设置 在该轧车的下方，用以储存轧车通过该轧车放水口排出的废水;一喷淋装置， 设置于一锅炉内，该喷淋装置藉由一抽水装置与该储水池连通。
在一较佳实施列中，进一步包括一第一管道置在该储水池与该轧车之间， 该第一管道连通该储水池与该轧车放水口;
在一较佳实施列中，进一步包括一第一过滤槽及一第一管道设置在该储 水池与该轧车之间，其中该第一过滤槽设置在该轧车放水口的下方，用以过 滤该轧车放水口排出的废水;
该第一过滤槽包括一出水口，该第一管道，设置在该第一过滤槽与该储 水池与之间，连通该第一过滤槽的出水口与该储水池。
在一较佳实施列中，进一步包括一染色处理设备及一第二管道，该染色 处理设备包括一放水口，该第二管道连通该染色处理设备的放水口及该储水 池，用以将该染色处理设备中的污水排放到该储水池储存。
在一较佳实施列中，进一步包括一第二过滤槽，设置在该染色处理设备 的放水口的正下方，用以过滤该染色处理设备放水口排出的污水。
在一较佳实施列中，该抽水装置包括，一水泵，一进水管及一出水管， 其中，该进水管连通于该储水池，该出水管连通于该喷淋装置，该水泵设置 在该进水管与该出水管之间。
在一较佳实施列中，该喷淋装置设置在该锅炉内的上部，且其喷淋方向 为从上至下喷淋。
在一较佳实施列中，喷淋装置设置在该锅炉的中部，且其喷淋方向为散 射。
在一较佳实施列中，该储水池进一步包括一过滤网，该过滤网将储水池 分为上部和下部，其中该抽吸装置进水管设置在该储水池的下部。
在一较佳实施列中，该储水池为一沉淀池。
与现有技术相比，本实用新型的有益效果是：
一方面，将原来需要特殊处理的定型机废水回收在储水池中，经过处理后 输送至设置在锅炉中的喷淋装置，用作锅炉排放的废气处理专用药液。藉此， 可以省去废水处理的工序，节省废水处理成本。
另一方面，利用废水中残留较多的甲醛等碱性物质与锅炉排放的酸性烟气 产生中和反应，产生出不会污染环境的物质。藉此，可以取代现有技术中喷 淋处理药液的投入，节省药液的经济成本，达到较好的成本管控。
