申请日2014.07.08
公开(公告)日2014.09.17
IPC分类号G05B11/01
摘要
一种楼宇废水循环利用系统的智能控制电路，涉及到一种废水利用的控制电路，由电源电路、信号输入电路、回收/排放切换电路、压力调节电路、水位控制电路和多路执行电路组成，其中，电源电路由整流变压器、整流二极管a、整流二极管b、滤波电容器a、稳压集成块和滤波电容器b构成;回收/排放切换电路由非门a、隔离二极管a、隔离二极管b和非门b构成;压力调节电路由与非门a、非门c、非门d、与非门b和三极管a构成;水位控制电路由非门e、与非门c和与非门d构成;多路执行电路包括回收/排放切换执行电路、压力调节执行电路和水位控制执行电路。本发明为楼宇废水循环利用系统实现自动回收废水、自动控制水位和自动调节中水压力，达到节约水资源目的。
权利要求书
1.一种楼宇废水循环利用系统的智能控制电路，其特征是控制电路主要由电源电路、信号输入电路、回收/排放切换电路、压力调节电路、水位控制电路和多路执行电路组成，其中，电源电路由整流变压器(TC)、整流二极管a(V1)、整流二极管b(V2)、滤波电容器a(C1)、稳压集成块(IC1)和滤波电容器b(C2)构成;信号输入电路由压力信号端(S2)、高水位信号端a(S4)、低水位信号端a(S3)、高水位信号端b(S6)和低水位信号端b(S7)构成;回收/排放切换电路由非门a(IC2)、隔离二极管a(V3)、隔离二极管b(V4)和非门b(IC3)构成;压力调节电路由与非门a(IC4)、非门c(IC5)、非门d(IC6)、与非门b(IC7)、驱动电阻c(R8)和三极管a(VT1)构成;水位控制电路由非门e(IC8)、与非门c(IC9)、隔离电阻b(R9)、隔离电阻c(R13)、隔离二极管c(V6)、隔离二极管d(V7)和与非门d(IC10)构成;多路执行电路包括回收/排放切换执行电路、压力调节执行电路和水位控制执行电路，回收/排放切换执行电路由驱动电阻a(R2)、双向可控硅a(VS1)和控制输出端c(L5)构成，压力调节执行电路由驱动电阻b(R4)、双向可控硅b(VS2)、控制输出端d(L7)、偏置电阻(R5)、三极管b(VT2)、钳位二极管a(V8)、继电器a的线圈(K1)、继电器a的开关(Ka)和控制输出端a(L2)构成，水位控制执行电路由驱动电阻d(R14)、三极管c(VT3)、钳位二极管b(V9)、继电器b的线圈(K2)、继电器b的开关(Kb)和控制输出端b(L3)构成;
整流变压器(TC)的初级线圈有线端a(1)和线端b(2)接出，整流变压器(TC)的次级线圈有三组，三组线圈互相串联，三组线圈自上而下依次有线端c(3)、线端d(4)、线端e(5)和线端f(6)接出，线端e(5)为线端d(4)和线端f(6)的中心抽头，线端c(3)和线端e(5)构成低压交流电源的出线端，线端e(5)连接到地线，线端d(4)连接到整流二极管a(V1)的阳极，线端f(6)连接到整流二极管b(V2)的阳极，整流二极管a(V1)的阴极和整流二极管b(V2)的阴极连接到滤波电容器a(C1)的正极和稳压集成块(IC1)的输入端，滤波电容器a(C1)的负极、稳压集成块(IC1)的负极和滤波电容器b(C2)的负极连接后构成地线，稳压集成块(IC1)的输出端与滤波电容器b(C2)的正极连接后构成直流工作电源(V+);
高水位信号端a(S4)连接到非门a(IC2)的输入端，非门a(IC2)的输出端连接到隔离二极管a(V3)的阳极，隔离二极管a(V3)的阴极连接到隔离二极管b(V4)的阴极和非门b(IC3)的输入端，非门b(IC3)的输出端通过驱动电阻a(R2)连接到双向可控硅a(VS1)的控制极，双向可控硅a(VS1)的阴极连接到地线，双向可控硅a(VS1)的阳极连接到控制输出端c(L5);
压力信号端(S2)连接到与非门a(IC4)的第二输入端和非门d(IC6)的输入端，与非门a(IC4)的输出端连接到非门c(IC5)的输入端，非门c(IC5)的输出端通过驱动电阻b(R4)连接到双向可控硅b(VS2)的控制极，双向可控硅b(VS2)的阴极连接到地线，双向可控硅b(VS2)的阳极连接到控制输出端d(L7);非门d(IC6)的输出端连接到与非门b(IC7)的第一输入端，与非门b(IC7)的第二输入端连接到低水位信号端a(S3)，与非门b(IC7)的输出端通过驱动电阻c(R8)连接到三极管a(VT1)的基极，三极管a(VT1)的发射极连接到地线，三极管a(VT1)的集电极连接到偏置电阻(R5)的第二脚和三极管b(VT2)的基极，三极管b(VT2)的发射极连接到地线，三极管b(VT2)的集电极连接到钳位二极管a(V8)的阳极和继电器a的线圈(K1)输出端，偏置电阻(R5)的第一脚、钳位二极管a(V8)的阴极和继电器a的线圈(K1)输入端连接到直流工作电源(V+)，继电器a的开关(Ka)输出端连接到控制输出端a(L2);
高水位信号端b(S6)连接到非门e(IC8)的输入端，非门e(IC8)的输出端通过隔离电阻b(R9)连接到与非门d(IC10)的第一输入端和隔离二极管c(V6)的阴极，低水位信号端b(S7)连接到与非门c(IC9)的第一输入端，与非门c(IC9)的输出端通过隔离电阻c(R13)连接到与非门d(IC10)的第二输入端和隔离二极管d(V7)的阴极，隔离二极管c(V6)的阳极和隔离二极管d(V7)的阳极连接到高水位信号端a(S4)，与非门d(IC10)的输出端连接到与非门c(IC9)的第二输入端、与非门a(IC4)的第一输入端和驱动电阻d(R14)的第一脚，驱动电阻d(R14)的第二脚连接到三极管c(VT3)的基极，三极管c(VT3)的发射极连接到地线，三极管c(VT3)的集电极连接到钳位二极管b(V9)的阳极和继电器b的线圈(K2)输出端，钳位二极管b(V9)的阴极和继电器b的线圈(K2)输入端连接到直流工作电源(V+)，继电器b的开关(Kb)输出端连接到控制输出端b(L3)。
2.根据权利要求1所述的一种楼宇废水循环利用系统的智能控制电路，其特征是在非门a(IC2)的输入端与非门b(IC3)的输出端之间有自锁电阻a(R1);在非门a(IC2)的输入端与地线之间有傍路电阻c(R10);在非门b(IC3)的输入端与地线之间有傍路电阻a(R3);在与非门a(IC4)的第二输入端和非门d(IC6)的输入端与地线之间有傍路电阻b(R6);在非门e(IC8)的输入端与地线之间有傍路电阻d(R11);在与非门c(IC9)的第一输入端与地线之间有傍路电阻e(R12)。
3. 根据权利要求1所述的一种楼宇废水循环利用系统的智能控制电路，其特征是在与非门d(IC10)的输出端至与非门b(IC7)的第二输入端之间有非门f(IC11)，在与非门b(IC7)的第二输入端与低水位信号端a(S3)之间有隔离电阻a(R7);与非门d(IC10)的输出端连接到非门f(IC11)的输入端，非门f(IC11)的输出端连接到与非门b(IC7)的第二输入端和隔离电阻a(R7)的第二脚，隔离电阻a(R7)的第一脚连接到低水位信号端a(S3)。
4. 根据权利要求1所述的一种楼宇废水循环利用系统的智能控制电路，其特征是在驱动电阻a(R2)与双向可控硅a(VS1)的控制极之间有发光二极管(V5)，驱动电阻a(R2)的第二脚连接到发光二极管(V5)的阳极，发光二极管(V5)的阴极连接到双向可控硅a(VS1)的控制极。
5. 根据权利要求1所述的一种楼宇废水循环利用系统的智能控制电路，其特征是直流控制电路的工作电源(V+)有直流电源端a(S1)、直流电源端b(S5)和直流电源端c(S8)接出;控制电路的外围有压力开关(Yk)、高水位电极a(Aa)、低水位电极a(Ba)、馈电电极a(Ca)、高水位电极b(Ab)、低水位电极b(Bb)和馈电电极b(Cb);压力开关(Yk)的静触点连接到直流电源端a(S1)，压力开关(Yk)的动触点连接到压力信号端(S2)，高水位电极a(Aa)连接到高水位信号端a(S4)，低水位电极a(Ba)连接到低水位信号端a(S3)，馈电电极a(Ca)连接到直流电源端b(S5)，高水位电极b(Ab)连接到高水位信号端b(S6)，低水位电极b(Bb)连接到低水位信号端b(S7)，馈电电极b(Cb)连接到直流电源端c(S8)。
6. 根据权利要求1所述的一种楼宇废水循环利用系统的智能控制电路，其特征是控制电路中有电源的相线输入端(L1)、电源的零线输入端(N1)、电源零线回路端a(N2)、电源零线回路端b(N3)、低压回路端a(L4)和低压回路端b(L6)接入;控制电路的负载有气泵电机绕组(M1)、水泵电机绕组(M2)、直通常开电磁阀的线圈(Y1)、傍通常闭电磁阀的线圈(Y2)和泄压电磁阀的线圈(Y3);电源的相线输入端(L1)连接到整流变压器(TC)的线端b(2)、继电器a的开关(Ka)输入端和继电器b的开关(Kb)输入端，电源的零线输入端(N1)连接到整流变压器(TC)的线端a(1)、电源零线回路端a(N2)和电源零线回路端b(N3)，低压回路端a(L4)和低压回路端b(L6)连接到整流变压器(TC)的线端c(3);气泵电机绕组(M1)的二个接线端分别连接到电源零线回路端a(N2)和控制输出端a(L2)，水泵电机绕组(M2)的二个接线端分别连接到电源零线回路端b(N3)和控制输出端b(L3)，直通常开电磁阀的线圈(Y1)二个接线端和傍通常闭电磁阀的线圈(Y2)二个接线端以并联方式连接到低压回路端a(L4)和控制输出端c(L5)，泄压电磁阀的线圈(Y3)的二个接线端分别连接到低压回路端b(L6)和控制输出端d(L7)。
说明书
楼宇废水循环利用系统的智能控制电路
技术领域
本发明涉及电子电路，特别涉及到一种废水利用的控制电路。
背景技术
水是人们生活和生产活动中所必需的，随着我国城镇化的发展，城市自来水的用量不断增多。水并非是取之不尽、用之不竭的，我国北方大部分地区都存在严重缺水情况，节约用水要从点滴做起。把水进行循环使用是节水的方法之一，通过节水装置把洗手、洗脸、洗澡和洗衣后的水进行回收用于冲洗厕所和拖地。现有的节水装置需通过人工选择回收操作，或需进行过滤后回收利用，存在体积庞大、结构复杂、操作烦琐或成本高不易推广的缺点。
中国专利申请号2014102978521公开了一种“楼宇废水循环利用系统”，把楼宇中用水设备排放的废水进行回收集中，再通过过滤和消毒杀菌后，送入储水罐中;储水罐内的中水提供给用户用于冲洗厕所、拖地或绿化浇水。该系统需要配套智能控制电路。
发明内容
本发明的目的是要为楼宇废水循环利用系统提供一种智能控制电路，把楼宇中用水设备排放的废水进行回收集中、过滤和消毒后，作为中水进行循环利用，实现自动回收废水、自动控制水位和自动调节中水压力。

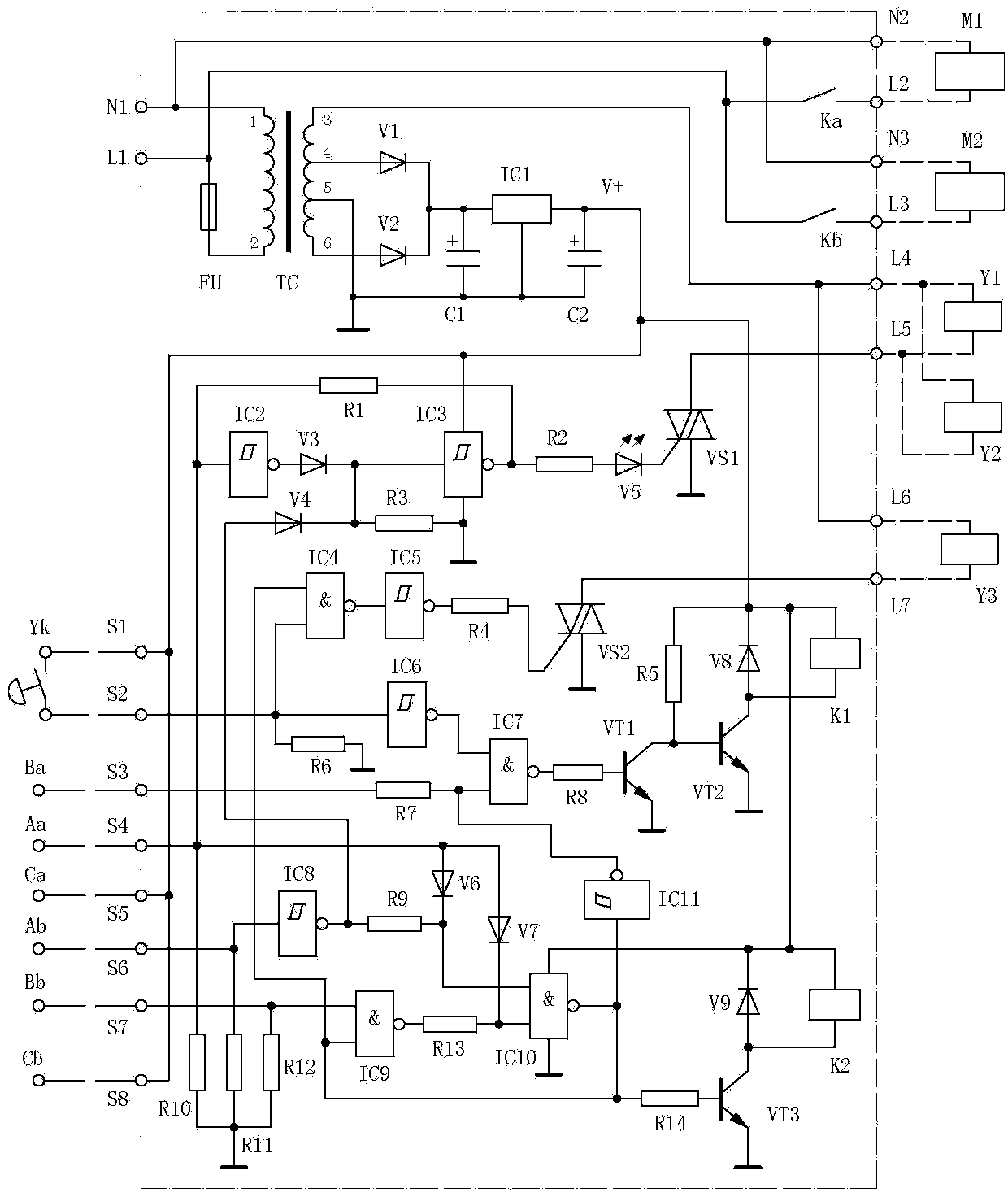

本发明的一种楼宇废水循环利用系统的智能控制电路，其特征是控制电路主要由电源电路、信号输入电路、回收/排放切换电路、压力调节电路、水位控制电路和多路执行电路组成，其中，电源电路由整流变压器(TC)、整流二极管a(V1)、整流二极管b(V2)、滤波电容器a(C1)、稳压集成块(IC1)和滤波电容器b(C2)构成;信号输入电路由压力信号端(S2)、高水位信号端a(S4)、低水位信号端a(S3)、高水位信号端b(S6)和低水位信号端b(S7)构成;回收/排放切换电路由非门a(IC2)、隔离二极管a(V3)、隔离二极管b(V4)和非门b(IC3)构成;压力调节电路由与非门a(IC4)、非门c(IC5)、非门d(IC6)、与非门b(IC7)、驱动电阻c(R8)和三极管a(VT1)构成;水位控制电路由非门e(IC8)、与非门c(IC9)、隔离电阻b(R9)、隔离电阻c(R13)、隔离二极管c(V6)、隔离二极管d(V7)和与非门d(IC10)构成;多路执行电路包括回收/排放切换执行电路、压力调节执行电路和水位控制执行电路，回收/排放切换执行电路由驱动电阻a(R2)、双向可控硅a(VS1)和控制输出端c(L5)构成，压力调节执行电路由驱动电阻b(R4)、双向可控硅b(VS2)、控制输出端d(L7)、偏置电阻(R5)、三极管b(VT2)、钳位二极管a(V8)、继电器a的线圈(K1)、继电器a的开关(Ka)和控制输出端a(L2)构成，水位控制执行电路由驱动电阻d(R14)、三极管c(VT3)、钳位二极管b(V9)、继电器b的线圈(K2)、继电器b的开关(Kb)和控制输出端b(L3)构成;整流变压器(TC)的初级线圈有线端a(1)和线端b(2)接出，整流变压器(TC)的次级线圈有三组，三组线圈互相串联，三组线圈自上而下依次有线端c(3)、线端d(4)、线端e(5)和线端f(6)接出，线端e(5)为线端d(4)和线端f(6)的中心抽头，线端c(3)和线端e(5)构成低压交流电源的出线端，线端e(5)连接到地线，线端d(4)连接到整流二极管a(V1)的阳极，线端f(6)连接到整流二极管b(V2)的阳极，整流二极管a(V1)的阴极和整流二极管b(V2)的阴极连接到滤波电容器a(C1)的正极和稳压集成块(IC1)的输入端，滤波电容器a(C1)的负极、稳压集成块(IC1)的负极和滤波电容器b(C2)的负极连接后构成地线，稳压集成块(IC1)的输出端与滤波电容器b(C2)的正极连接后构成直流工作电源(V+);高水位信号端a(S4)连接到非门a(IC2)的输入端，非门a(IC2)的输出端连接到隔离二极管a(V3)的阳极，隔离二极管a(V3)的阴极连接到隔离二极管b(V4)的阴极和非门b(IC3)的输入端，非门b(IC3)的输出端通过驱动电阻a(R2)连接到双向可控硅a(VS1)的控制极，双向可控硅a(VS1)的阴极连接到地线，双向可控硅a(VS1)的阳极连接到控制输出端c(L5);压力信号端(S2)连接到与非门a(IC4)的第二输入端和非门d(IC6)的输入端，与非门a(IC4)的输出端连接到非门c(IC5)的输入端，非门c(IC5)的输出端通过驱动电阻b(R4)连接到双向可控硅b(VS2)的控制极，双向可控硅b(VS2)的阴极连接到地线，双向可控硅b(VS2)的阳极连接到控制输出端d(L7);非门d(IC6)的输出端连接到与非门b(IC7)的第一输入端，与非门b(IC7)的第二输入端连接到低水位信号端a(S3)，与非门b(IC7)的输出端通过驱动电阻c(R8)连接到三极管a(VT1)的基极，三极管a(VT1)的发射极连接到地线，三极管a(VT1)的集电极连接到偏置电阻(R5)的第二脚和三极管b(VT2)的基极，三极管b(VT2)的发射极连接到地线，三极管b(VT2)的集电极连接到钳位二极管a(V8)的阳极和继电器a的线圈(K1)输出端，偏置电阻(R5)的第一脚、钳位二极管a(V8)的阴极和继电器a的线圈(K1)输入端连接到直流工作电源(V+)，继电器a的开关(Ka)输出端连接到控制输出端a(L2);高水位信号端b(S6)连接到非门e(IC8)的输入端，非门e(IC8)的输出端通过隔离电阻b(R9)连接到与非门d(IC10)的第一输入端和隔离二极管c(V6)的阴极，低水位信号端b(S7)连接到与非门c(IC9)的第一输入端，与非门c(IC9)的输出端通过隔离电阻c(R13)连接到与非门d(IC10)的第二输入端和隔离二极管d(V7)的阴极，隔离二极管c(V6)的阳极和隔离二极管d(V7)的阳极连接到高水位信号端a(S4)，与非门d(IC10)的输出端连接到与非门c(IC9)的第二输入端、与非门a(IC4)的第一输入端和驱动电阻d(R14)的第一脚，驱动电阻d(R14)的第二脚连接到三极管c(VT3)的基极，三极管c(VT3)的发射极连接到地线，三极管c(VT3)的集电极连接到钳位二极管b(V9)的阳极和继电器b的线圈(K2)输出端，钳位二极管b(V9)的阴极和继电器b的线圈(K2)输入端连接到直流工作电源(V+)，继电器b的开关(Kb)输出端连接到控制输出端b(L3)。
本发明中，为了使电路的工作更稳定，在非门a(IC2)的输入端与非门b(IC3)的输出端之间有自锁电阻a(R1);在非门a(IC2)的输入端与地线之间有傍路电阻c(R10);在非门b(IC3)的输入端与地线之间有傍路电阻a(R3);在与非门a(IC4)的第二输入端和非门d(IC6)的输入端与地线之间有傍路电阻b(R6);在非门e(IC8)的输入端与地线之间有傍路电阻d(R11);在与非门c(IC9)的第一输入端与地线之间有傍路电阻e(R12)。
本发明中，为了使水泵的控制电路连锁到气泵的控制电路，在与非门d(IC10)的输出端至与非门b(IC7)的第二输入端之间有非门f(IC11)，在与非门b(IC7)的第二输入端与低水位信号端a(S3)之间有隔离电阻a(R7);与非门d(IC10)的输出端连接到非门f(IC11)的输入端，非门f(IC11)的输出端连接到与非门b(IC7)的第二输入端和隔离电阻a(R7)的第二脚，隔离电阻a(R7)的第一脚连接到低水位信号端a(S3)。
本发明中，为了进行直排废水或回收废水的切换指示，在驱动电阻a(R2)与双向可控硅a(VS1)的控制极之间有发光二极管(V5)，驱动电阻a(R2)的第二脚连接到发光二极管(V5)的阳极，发光二极管(V5)的阴极连接到双向可控硅a(VS1)的控制极，利用双向可控硅a(VS1)的推动电流来点亮发光二极管(V5)。
上述的发明中，直流控制电路的工作电源(V+)有直流电源端a(S1)、直流电源端b(S5)和直流电源端c(S8)接出;控制电路的外围有压力开关(Yk)、高水位电极a(Aa)、低水位电极a(Ba)、馈电电极a(Ca)、高水位电极b(Ab)、低水位电极b(Bb)和馈电电极b(Cb);压力开关(Yk)的静触点连接到直流电源端a(S1)，压力开关(Yk)的动触点连接到压力信号端(S2)，高水位电极a(Aa)连接到高水位信号端a(S4)，低水位电极a(Ba)连接到低水位信号端a(S3)，馈电电极a(Ca)连接到直流电源端b(S5)，高水位电极b(Ab)连接到高水位信号端b(S6)，低水位电极b(Bb)连接到低水位信号端b(S7)，馈电电极b(Cb)连接到直流电源端c(S8);控制电路中有电源的相线输入端(L1)、电源的零线输入端(N1)、电源零线回路端a(N2)、电源零线回路端b(N3)、低压回路端a(L4)和低压回路端b(L6)接入;控制电路的负载有气泵电机绕组(M1)、水泵电机绕组(M2)、直通常开电磁阀的线圈(Y1)、傍通常闭电磁阀的线圈(Y2)和泄压电磁阀的线圈(Y3);电源的相线输入端(L1)连接到整流变压器(TC)的线端b(2)、继电器a的开关(Ka)输入端和继电器b的开关(Kb)输入端，电源的零线输入端(N1)连接到整流变压器(TC)的线端a(1)、电源零线回路端a(N2)和电源零线回路端b(N3)，低压回路端a(L4)和低压回路端b(L6)连接到整流变压器(TC)的线端c(3);气泵电机绕组(M1)的二个接线端分别连接到电源零线回路端a(N2)和控制输出端a(L2)，水泵电机绕组(M2)的二个接线端分别连接到电源零线回路端b(N3)和控制输出端b(L3)，直通常开电磁阀的线圈(Y1)二个接线端和傍通常闭电磁阀的线圈(Y2)二个接线端以并联方式连接到低压回路端a(L4)和控制输出端c(L5)，泄压电磁阀的线圈(Y3)的二个接线端分别连接到低压回路端b(L6)和控制输出端d(L7)。
本发明在具体实施时，非门a(IC2)、非门b(IC3)、非门c(IC5)、非门d(IC6)、非门e(IC8)及非门f(IC11)共用一只型号为CC40106的六反相器数字集成电路，与非门a(IC4)、与非门b(IC7)、与非门c(IC9)及与非门d(IC10)共用一只型号为CC4011的具有二输入端的四与非门数字集成电路，数字集成电路的电源端连接到直流工作电源(V+)，数字集成电路的接地端连接到地线。
本发明为楼宇废水循环利用系统提供一种智能控制电路，楼宇废水循环利用系统主要由预处理池、过滤池、水泵、储水罐、气泵、泄压电磁阀和本发明的智能控制电路组成，其中， 预处理池由隔板分隔为前格和后格，前格的下部和后格的下部有滤料，前格的上部构成混水区，后格的上部构成清水区，废水从混水区上面的开口接入，出水口在清水区上部的侧壁上接出;过滤池的中心有垂直设置的圆管过滤器，圆管过滤器的内空间构成水室，高水位电极b(Ab)安装在水室的上部，低水位电极b(Bb)和馈电电极b(Cb)安装在水室的下部，低水位电极b(Bb)和馈电电极b(Cb)之间有间距，圆管过滤器与过滤池壁体之间有过滤材料;储水罐为立式槽罐结构，槽罐的中部和下部为储水区，槽罐的上部为空气压缩区，压力开关(Yk)和泄压电磁阀安装在储水罐的上部，在储水罐上有进水接口接入和出水接口接出，高水位电极a(Aa)安装在储水区高位的壁体上，低水位电极a(Ba)和馈电电极a(Ca)安装在储水区的下部壁体上，低水位电极a(Ba)和馈电电极a(Ca)之间有间距。楼宇下水总管通过直通常开电磁阀接入到预处理池的混水区上部，在直通常开电磁阀之前的下水总管上有傍通常闭电磁阀接出，傍通常闭电磁阀的出口连接到废水窨井;预处理池清水区的出水口连接到过滤池的滤料区上部;水泵的吸水接口连接到过滤池内的水室下部，水泵的出水接口连接到储水罐的进水接口上，储水罐的出水接口通过供水阀门连接到中水的供水管上;气泵的出气接口通过气管连接到储水罐上部的空气压缩区。
本发明在应用时，把智能控制电路制成控制器安装在楼宇废水循环利用系统中，控制电路中的电源相线输入端(L1)和电源零线输入端(N1)通过电源线和插头连接到供电线路的插座上。当楼宇的用水设备有排水时，废水通过下水总管进入到预处理池的混水区中，进行预处理后，成为清水进入到清水区，然后从出水口流出，经输水管进入到过滤池的滤料中，再经过石英砂过滤和圆管过滤器过滤，进入到水室中，当水室中的水位接触到高水位电极b(Ab)时，控制电路的控制输出端b(L3)便对水泵电机绕组(M2)通电，使水泵运行，把水室中的水抽入到储水罐中，当水室中的水位低于低水位电极b(Bb)时，控制电路便对水泵电机绕组(M2)断电，使水泵停止。在储水罐中对水进行消毒杀菌，使回收的水成为安全的、可进行循环利用的中水。储水罐为承压的水罐，罐内具有设定压力，储水罐中的水具有向各楼层输送的动能，储水罐中的压力由气泵提供的压缩空气形成。储水罐内的中水输出使用后，罐内的压力会降低，当罐内的压力降低到压力开关(Yk)设定的下限值时，控制电路的控制输出端a(L2)对气泵电机绕组(M1)进行通电，使气泵运行，对储水罐内进行充气加压，直至罐内的压力升高到压力开关(Yk)设定的上限值;当水泵把水室的水送入储水罐内，使得罐内的压力升高到超过压力开关(Yk)设定的上限值、而罐内的水位尚低于高水位电极a(Aa)时，控制电路的控制输出端d(L7)对泄压电磁阀的线圈(Y3)通电，使泄压电磁阀打开泄压，把储水罐内的压力进行释放，直至罐内的压力低于设定值的下限;当储水罐内的水位高于高水位电极a(Aa)时，控制电路会使水泵停止抽水。当水室中的水位接触到高水位电极b(Ab)、同时储水罐中的水位也接触到高水位电极a(Aa)的情况下，控制电路在使水泵的电机绕组断电的同时，通过控制输出端c(L5)对直通常开电磁阀的线圈(Y1)和傍通常闭电磁阀的线圈(Y2)通电，使下水总管上的傍通常闭电磁阀打开及使直通常开电磁阀关闭，这时，如用水设备排放废水，废水直接排入废水窨井;当水泵开始抽水，使过滤池内水室的水位低于高水位电极b(Ab)时，控制电路的控制输出端c(L5)对直通常开电磁阀的线圈(Y1)和傍通常闭电磁阀的线圈(Y2)断电，使下水总管上的直通常开电磁阀打开及使傍通常闭电磁阀关闭，这时，如用水设备排放废水，废水将被回收到预处理池中。
本发明的有益效果是：为楼宇废水循环利用系统提供一种智能控制电路，实现自动回收废水、自动控制水位和自动调节中水压力，使楼宇废水循环利用系统顺利进行废水回收集中、过滤及消毒后，作为中水进行循环利用，达到节约水资源目的。
