申请日2013.12.20
公开(公告)日2014.08.06
IPC分类号C02F1/44; C02F9/08
摘要
本实用新型公开了民用终端优质饮用水处理系统成套设备，由进水箱、预处理装置、反渗透装置、消毒杀菌装置、纯净水存储罐、控制面板组成。预处理装置主要由进水提升泵、多介质过滤器、活性炭过滤器、精密过滤器经连接管连接组成，各组件连接处均装有手动控制阀;反渗透装置包括增压泵、四组以上串连的反渗透膜组件，反渗透组件设置为三级反渗透，一级反渗透中至少有两组并联的反渗透组件的进水口与增压泵的出水口连接相通，反渗透膜组件上纯水口与纯水管连接，二级反渗透进水口与一级反渗透组件的浓水出口管路连接，纯水口与纯水管连接，三级反渗透进水口与二级反渗透组件的浓水出口管路连接，纯水口与纯水管连接，浓水口感与浓水管连接，浓水管设置浓水排出口，各级纯水管汇集统一管路排至纯净水储备箱。通过上述方式，本实用新型能够为办公楼、学校宿舍、写字楼公共场所及家庭提供优质的饮用水。本实用新型民用终端优质饮用水处理系统成套设备采用三级反渗透原水利用率高、出水水质优质、稳定的特点。
权利要求书
1.民用终端优质饮用水处理系统成套设备，进水箱、预处理装置、反渗透装置、消毒杀菌装置、纯净水存储箱、控制柜组成由机架固定安装在机座上，其特征在于：所述的进水箱、预处理装置通过管路依次连接相通，各管路均装有手动控制阀及电磁阀;所述的反渗透装置包括增压泵、四组以上串连的反渗透膜组件，反渗透膜组件设置为三级反渗透，一级反渗透中至少有两组并联的反渗透组件的进水口与增压泵的出水口连接相通，反渗透膜组件上纯水口与纯水管连接，浓水口与浓水管连接，二级反渗透组件进水口与一级反渗透组件的浓水管管路连接，二级反渗透组件纯水口与纯水管连接，浓水口与浓水管连接，三级反渗透组件进水口与二级反渗透组件的浓水管管路连接，纯水口与纯水管连接，浓水口与浓水管连接浓水管上设置浓水排出口，各级纯水管汇集统一管路排至纯净水储备箱。
2.根据权利要求1所述的民用终端优质饮用水处理系统成套设备，其特征在于：预处理机构中设按比例添加多种过滤介质的多介质过滤器、活性炭过滤器及精密过滤器。
3.根据权利要求1所述的民用终端优质饮用水处理系统成套设备，其特征在于：增压泵前设低压保护，高压泵后设高压保护。
4.根据权利要求1所述的民用终端优质饮用水处理系统成套设备，其特征在于：设备反渗透膜采用三级过滤形式。
说明书
民用终端优质饮用水处理系统成套设备
技术领域
本实用新型民用终端优质饮用水处理系统成套设备，属于纯净水制备领域。
背景技术
现阶段纯净水存在水质不安全，生产、包装、储存及运输等环节容易造成二次污染，对环境造成严重污染。通过上述方式，本发明能够为办公楼、学校宿舍、写字楼公共场所及家庭提供安全、优质的饮用水。
发明内容
本实用新型的目的是提供一种民用终端优质饮用水处理系统成套设备。

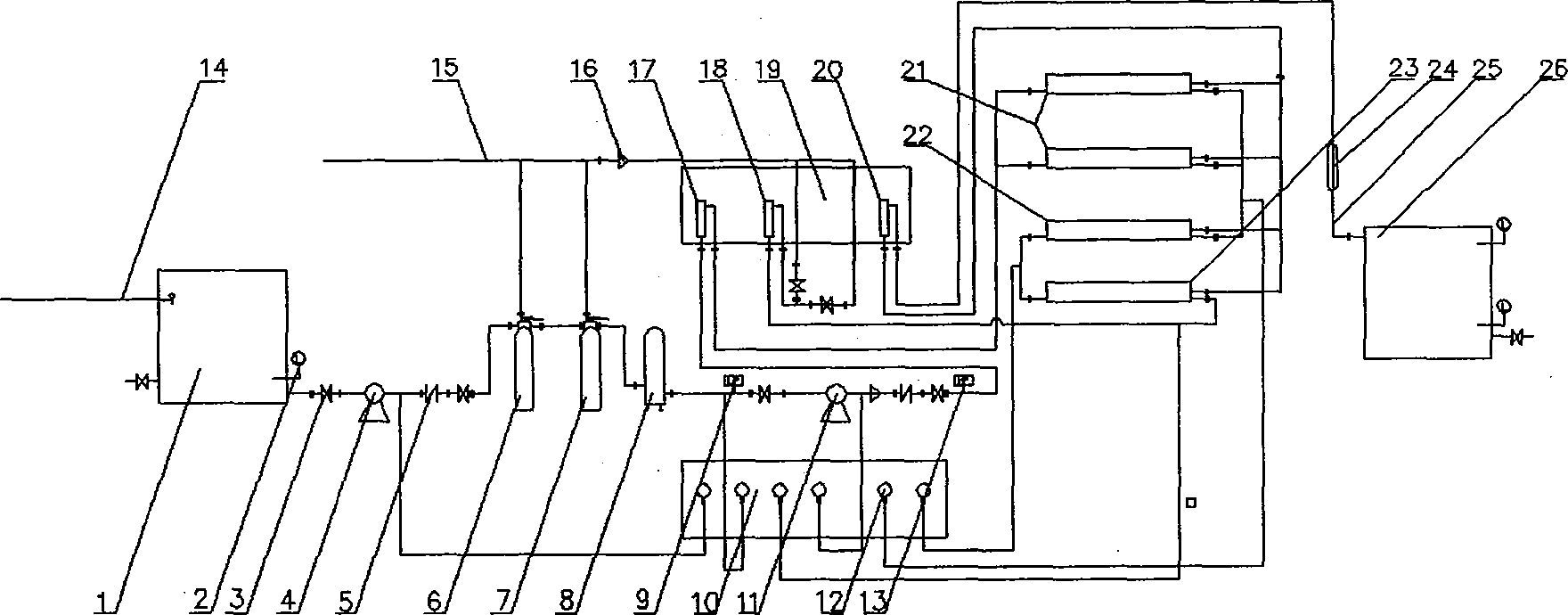

本实用新型为达到上述目的的技术方案是：一种民用终端优质饮用水处理系统成套设备，包括进水箱、预处理装置、反渗透装置、消毒杀菌装置、纯净水存储箱、控制柜由机架固定并安装在机座上，其特征在于：所述的进水箱、预处理装置依次连接相通，进水提升压泵、多介质过滤器、活性炭过滤器、精密过滤器管路连接相通，管路装有手动控制阀及电磁阀，管路间采用快速拆卸接口便于损坏时维修;所述的反渗透装置包括增加泵、四组以上反渗透膜串连组成，反渗透膜组件设置三级反渗透，一级反渗透至少有两组并联的反渗透膜组件，反渗透膜组件进水口与增压泵的出水口连接相通，纯水口与纯水管连接，浓水口与浓水管连接，二级反渗透进水口与一级反渗透组件的浓水管管路连接，纯水口与纯水管连接，浓水口与浓水管连接，三级反渗透进水口与二级反渗透组件的浓水管管路连接，纯水口与纯水管连接，浓水口与浓水管连接，浓水管设置浓水排出口，各级纯水管汇集至同一管路排至纯净水存储箱。增压泵与反渗透膜组件之间安装进水流量计，纯净水排除管路、浓水排出管路分别安装纯净水流量计、浓水流量计。
所述的进水箱，纯净水存储箱均安装液位计。
所述的预处理装置由多介质过滤器、活性炭过滤器、精密过滤器组成适应复杂水源条件。
其中：所述的反渗透装置包括增加泵、四组以上反渗透膜串连组成，反渗透 膜组件设置三级反渗透，一级反渗透至少有两组并联的反渗透膜组件，反渗透膜组件进水口与增压泵的出水口连接相通，纯水口与纯水管连接，浓水口与浓水管连接，二级反渗透进水口与一级反渗透组件的浓水管管路连接，纯水口与纯水管连接，浓水口与浓水管连接，三级反渗透进水口与二级反渗透组件的浓水管管路连接，纯水口与纯水管连接，浓水口与浓水管连接，浓水管设置浓水排出口，各级纯水管汇集至同一管路排至纯净水存储箱。
安装所述精密过滤器与增压泵之间的管路安装低压压力控制器，增压泵与反渗透膜组件之间管路安装高压压力控制器。
所述的反渗透膜组件的进水口及出水口安装压力表及压力报警器。
所述的进水箱、预处理装置、反渗透装置、消毒杀菌装置、纯净水存储箱、控制柜及其装置内组件之间管路连接采用快速拆卸接口。
本发明的有益效果：
(1)本民用终端优质饮用水处理系统成套设备的构件有机架固定并安装在底座上，结构合理，集成化高、安装便利。
(2)本民用终端优质饮用水处理系统成套设备中预处理机构采用多介质过滤器、活性炭过滤器、精密过滤器、通过多介质过滤器有效去除来水中多种污染物质，活性过滤器有效地去除液体中不同大小的颗粒物，阻止源水中的颗粒杂质，通过精密过滤器对反渗透膜起到保安作用，达到反渗透膜的进水要求，有效的减少对反渗透膜的损害。
(3)本民用终端优质饮用水处理系统成套设备中反渗透机构包括四组以上并串联的反渗透膜组件，分成三级反渗透，一级反渗透由两个以上的反渗透膜组件并联组成，二、三级反渗透段与一级反渗透段串联对浓水进行处理，串联条件下能够减少进出水之间的压差，运行时能保持合理的处理液量，三级反渗透模式条件下回收率可以达到75%以上，脱盐率可以达到96%以上，纯净水的出水水质稳定，水质良好，运营成本低廉。
(4)本民用终端优质饮用水处理系统成套设备在增压泵前后分别安装低压控制器和高压控制器，能够随时控制压力变化，保证设备使用安全运行，每个反渗透膜组件设置压力报警器，随时监控反渗透膜前后压差，保证反渗透膜安全、确保出水水质稳定，本设备采用控制来控制个泵、各控制阀、各进水出水口流量 的工作状态，完成不同的工作流程，安装方便、操作简单、维修便利。
(5)本民用终端优质饮用水处理系统成套设备出水口前设置紫外线消毒器保证了出水水质安全。
